基于MAX1771芯片的PFM隔离开关电源原理图和PCB设计文件
[复制链接]
9
|
0
|
2022-7-2 01:30:56
|
显示全部楼层
|
阅读模式
本设计基于美信(Maxim)PFM电源芯片MAX1771设计的PFM隔离反激开关电源。输入DC+12V,输出DC+3.6V,带载能力为1A。
附件为原理图和PCB文件。欢迎下载交流
原理图和PCB文件.rar
(2.83 MB, 售价: 3 E币)
2022-7-2 01:28 上传
点击文件名下载附件
TLV431的K为1.24V.故取R5为390K,则根据公式1.24=Vo(R10//R11/R10//R11+R5),可算的R10为270K,R11为820K,电压控制环路的电阻应尽可能选择最大值
这一方案可平衡电流损耗和环路稳定性指标,所以,通过分压电阻的电流应小于7μA,由于滤波电容并非理想电容,该电流应该包括电容的漏电流。该设计中,C5和C8滤波电容的漏电流小于20μA

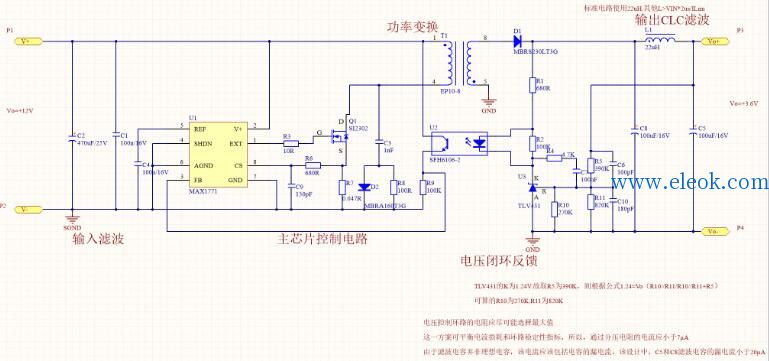

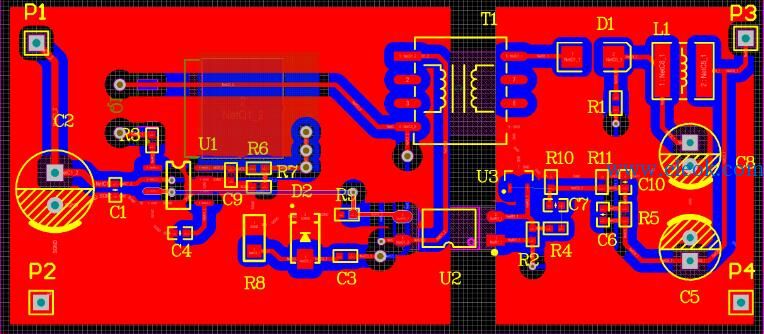

Altium Designer画的原理图和PCB图如下:(附件中可下载工程文件)
