XL6019芯片DC-DC 48V升压板电源原理图和PCB文件

[复制链接]
coolice 发表于 2022-7-4 12:45:20 | 显示全部楼层 |阅读模式
DC-DC升压板,已打板测试,稳定工作在2.5A电流左右。
板子介绍及功能如下:
1、采用XL6019芯片,电流可达3A以上,带输入输出焊盘。
2、输入电压范围:DC20V---40V。3、输出电压:本设计是DC48V输出,更换项目内R2电阻可根据需求输出不同的电压值,具体输出电压请查看数据手册(附XL6019数据手册)
4、本板已经过打板测试,可在2.5A电流下稳定工作且无需额外附加散热,芯片最大设计电流5A,建议在3A以内稳定长跑。
5、附件提供了完整AD工程文件,可根据需求自行DIY修改,Bom需根据个人需求自行导出。
DC-DC升压板原理图和PCB工程文件.zip (1.37 MB, 售价: 3 E币)

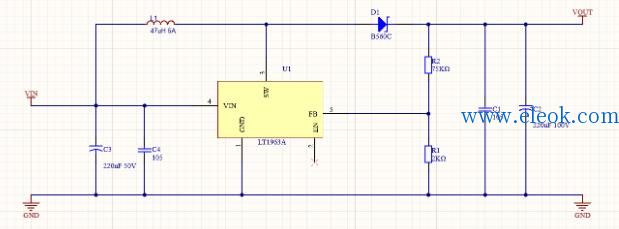

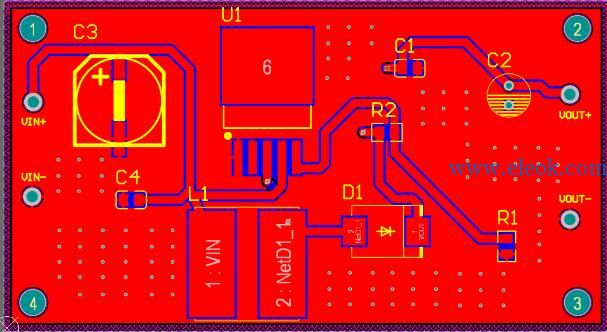

Altium Designer画的原理图和PCB图预览如下:具体工程文件请下载本文中的附件
1.png 2.jpg 3.jpg
