三菱FX系列PLC辅助继电器

[复制链接]
jcpx 发表于 2014-8-20 15:55:59 | 显示全部楼层 |阅读模式
三菱FX系列PLC辅助继电器
一、通用辅助继电器(M0~M499)
  FX2N系列共有500点通用辅助继电器。通用辅助继电器在PLC运行时,如果电源突然断电,则全部线圈均OFF。当电源再次接通时,除了因外部输入信号而变为ON的以外,其余的仍将保持OFF状态,它们没有断电保护功能。通用辅助继电器常在逻辑运算中作为辅助运算、状态暂存、移位等。
  根据需要可通过程序设定,将M0~M499变为断电保持辅助继电器。

二、断电保持辅助继电器(M500~M3071)
  FX2N系列有M500~M3071共2572个断电保持辅助继电器。它与普通辅助继电器不同的是具有断电保护功能,即能记忆电源中断瞬时的状态,并在重新通电后再现其状态。它之所以能在电源断电时保持其原有的状态,是因为电源中断时用PLC中的锂电池保持它们映像寄存器中的内容。其中M500~M1023可由软件将其设定为通用辅助继电器。

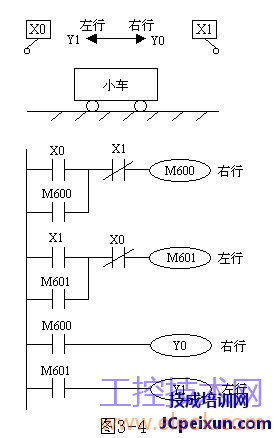

  下面通过小车往复运动控制来说明断电保持辅助继电器的应用,如图3-4所示。

图3-4 断电保持辅助继电器的作用

  小车的正反向运动中,用M600、M601控制输出继电器驱动小车运动。X1、X0为限位输入信号。运行的过程是X0= ON→M600=ON→Y0=ON→小车右行→停电→小车中途停止→上电(M600=ON→Y0=ON)再右行→X1=ON→M600=OFF、M601=ON→Y1=ON(左行)。可见由于M600和M601具有断电保持,所以在小车中途因停电停止后,一旦电源恢复,M600或M601仍记忆原来的状态,将由它们控制相应输出继电器,小车继续原方向运动。若不用断电保护辅助继电器当小车中途断电后,再次得电小车也不能运动。

三、特殊辅助继电器
  PLC内有大量的特殊辅助继电器,它们都有各自的特殊功能。FX2N系列中有256个特殊辅助继电器,可分成触点型和线圈型两大类

  (1)触点型 其线圈由PLC自动驱动,用户只可使用其触点。例如:
M8000:运行监视器(在PLC运行中接通),M8001与M8000相反逻辑。
M8002:初始脉冲(仅在运行开始时瞬间接通),M8003与M8002相反逻辑。
M8011、M8012、M8013和M8014分别是产生10ms、100ms 、1s和1min时钟脉冲的特殊辅助继电器。

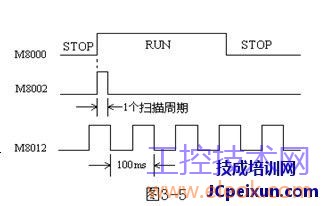

M8000、M8002、M8012的波形图如图2所示。
图2 M8000、M8002、M8012波形图

(2)线圈型 由用户程序驱动线圈后PLC执行特定的动作。例如:
M8033:若使其线圈得电,则PLC停止时保持输出映象存储器和数据寄存器内容。
M8034:若使其线圈得电,则将PLC的输出全部禁止。
M8039:若使其线圈得电,则PLC按D8039中指定的扫描时间工作。
