(全部原理图+PCB+源代码):红外遥控温度时钟,带上位机、视频演示

[复制链接]
山海致远 发表于 2013-7-13 11:17:51 | 显示全部楼层 |阅读模式
本时钟配置清单如下:
-------------------------------------------------------------
主控:51单片机,可用AT89S52,也可用STC89C52
显示:12864(ST7920,带字库版本的)
时钟:DS1302,配有一电池,掉电时间不停
温度:DS18B20
红外接收:HS1838
闹铃:有源蜂鸣器
遥控器:32位编码类型的
通信接口:MAX232
客户端软件:VC6.0开发的
=============================================================

当时没有相机,是用问同学借的摄像头拍的,不过还算清楚。
先来两张工作界面图片:

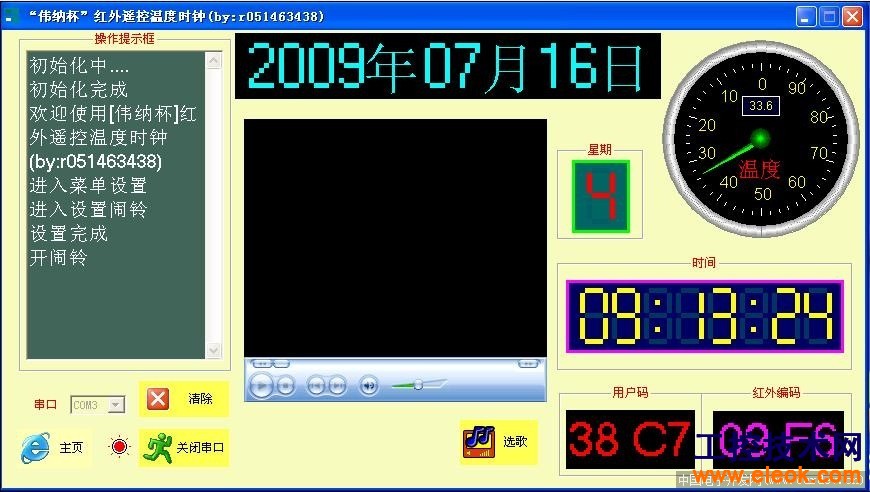

上位机一工作界面 (原文件名:上位机一工作界面.jpg)

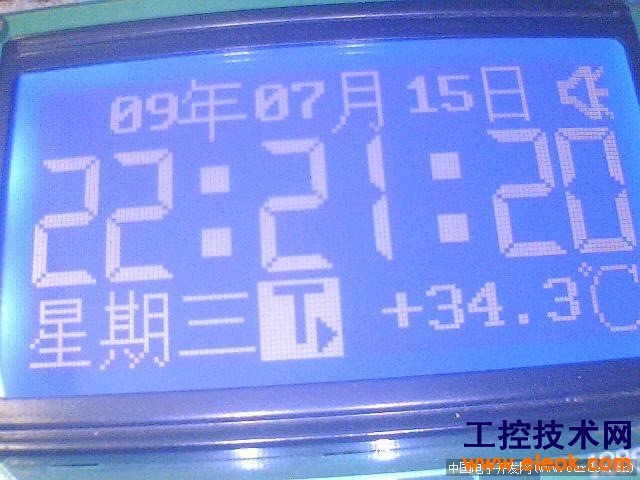

下位机一工作界面 (原文件名:图片 002.jpg)

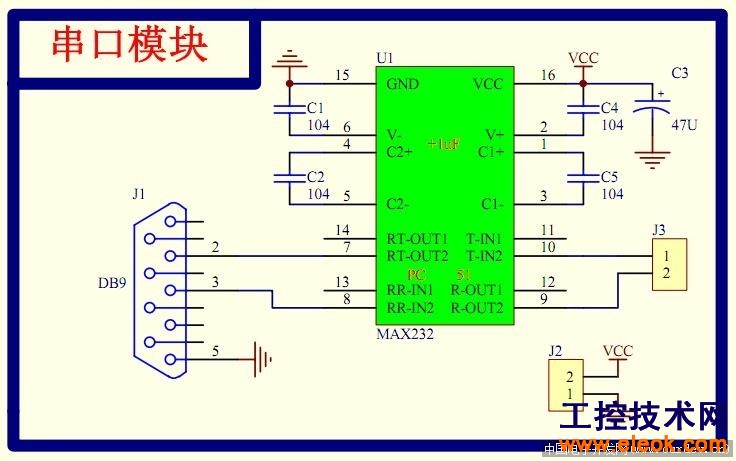

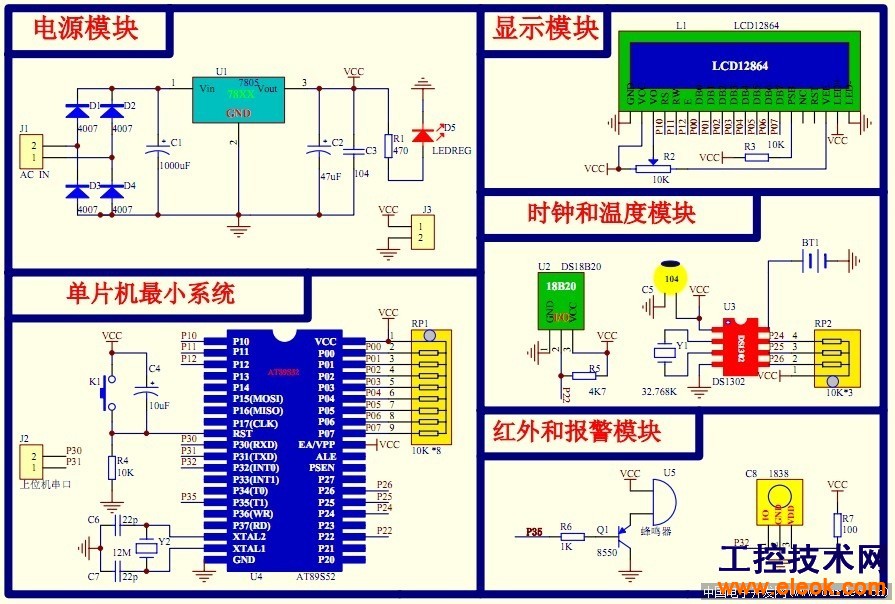

主原理图 (原文件名:原理图A.jpg)

副原理图 (原文件名:原理图B.jpg)

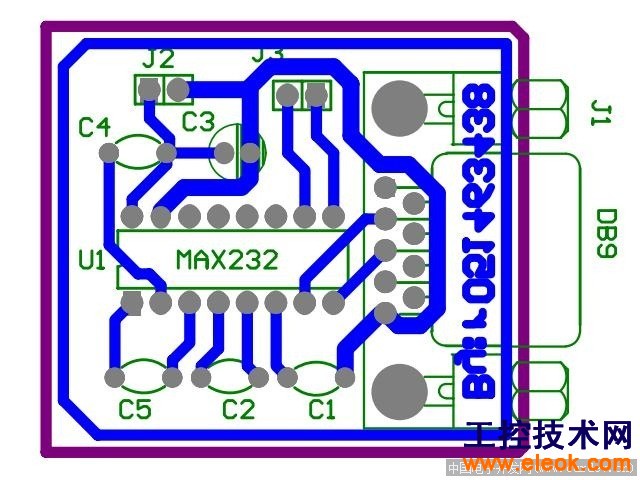

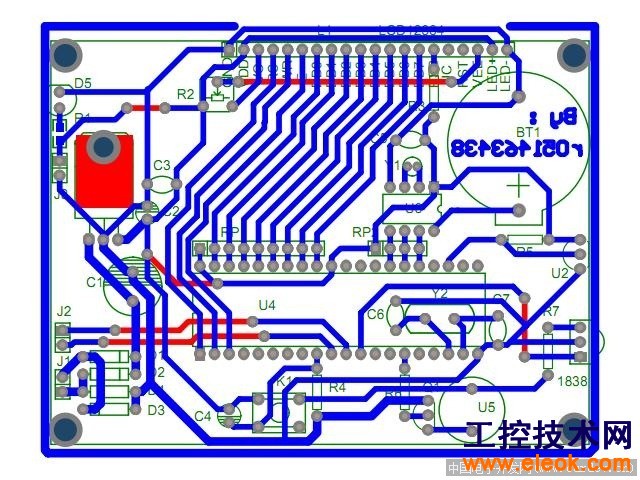

主PCB图 (原文件名:PCB图A.jpg)

副PCB图 (原文件名:PCB图B.jpg)

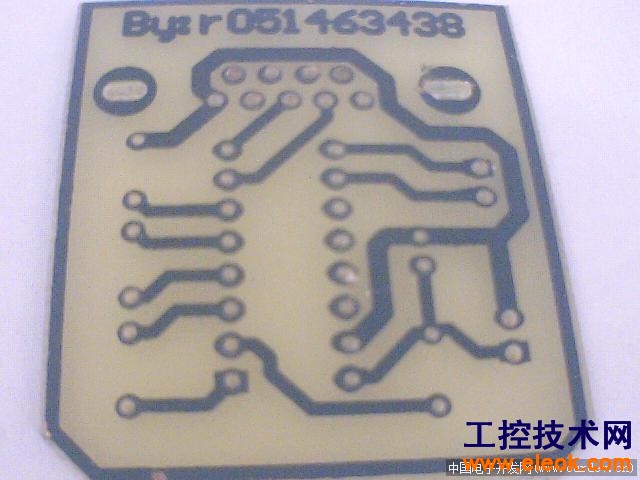

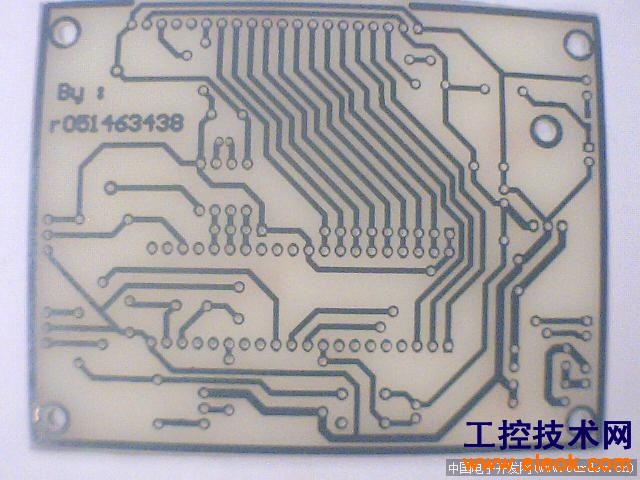

做好的热转印板-主PCB (原文件名:图片 009.jpg)

做好的热转印板-副PCB (原文件名:图片 015.jpg)

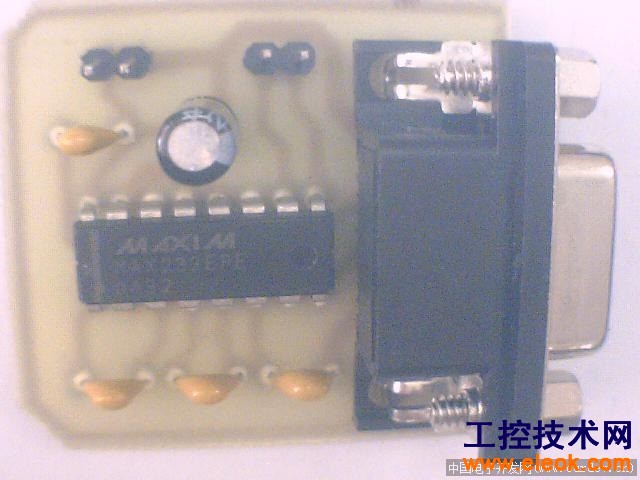

做好的串口模块 (原文件名:图片 062.jpg)

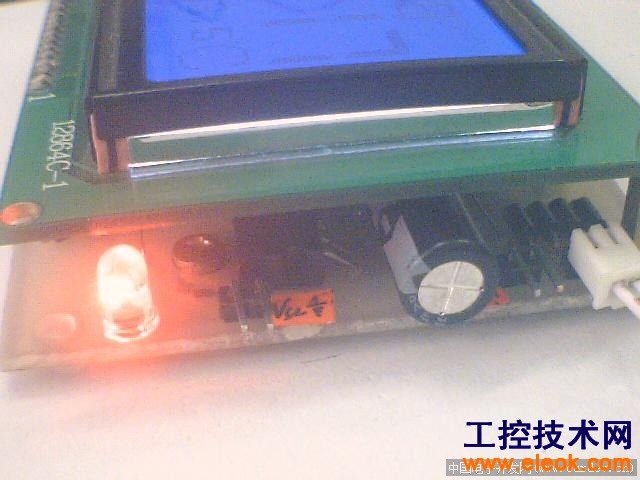

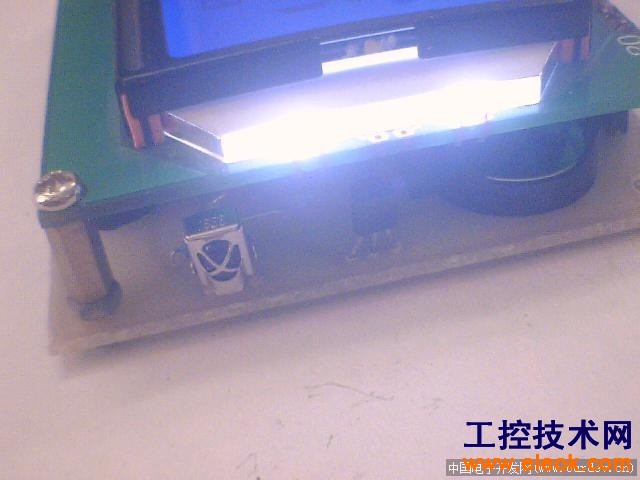

做好的主模块1 (原文件名:图片 082.jpg)

做好的主模块2 (原文件名:图片 088.jpg)

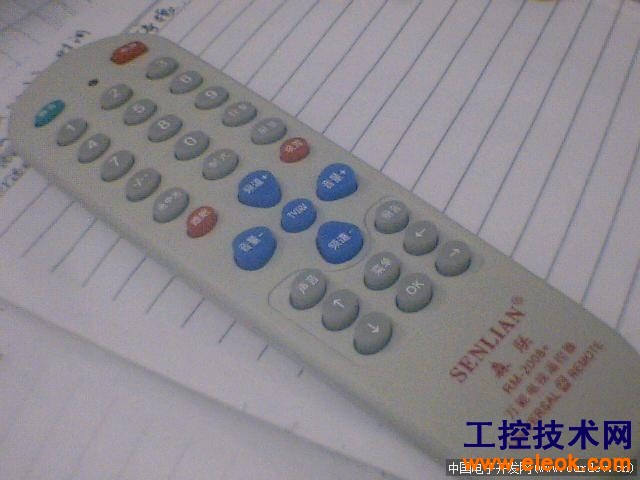

当时用的遥控器 (原文件名:图片 106.jpg)

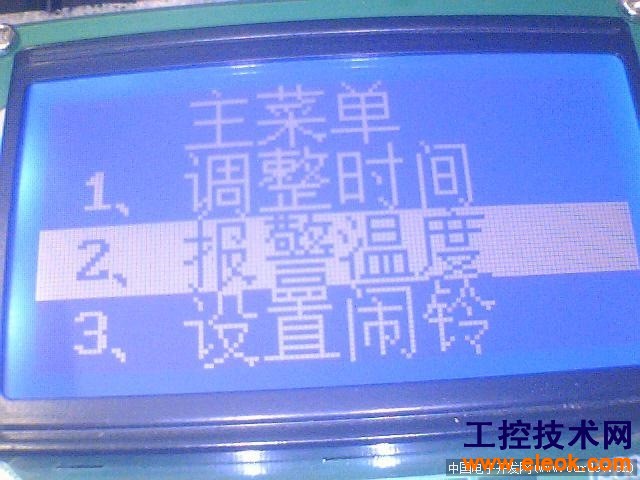

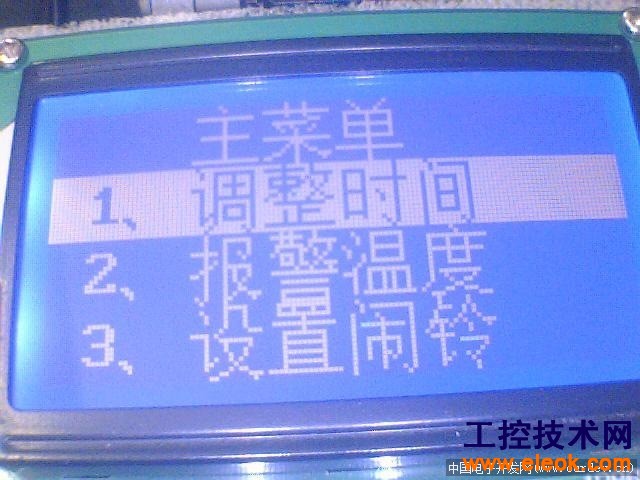

菜单:调整时间 (原文件名:图片 008.jpg)

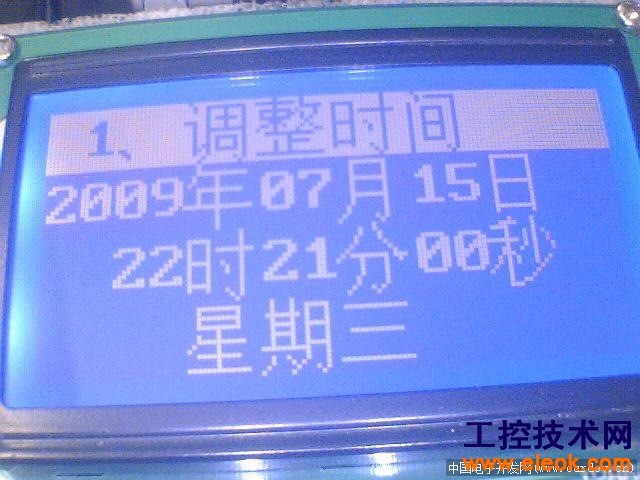

调整时间界面 (原文件名:图片 010.jpg)

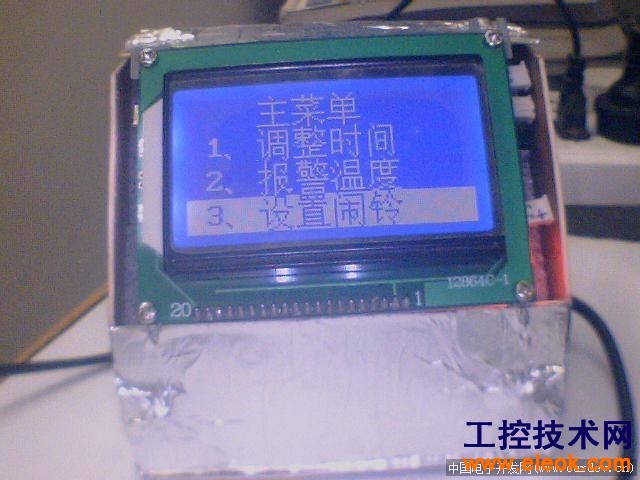

菜单:报警温度 (原文件名:图片 013.jpg)

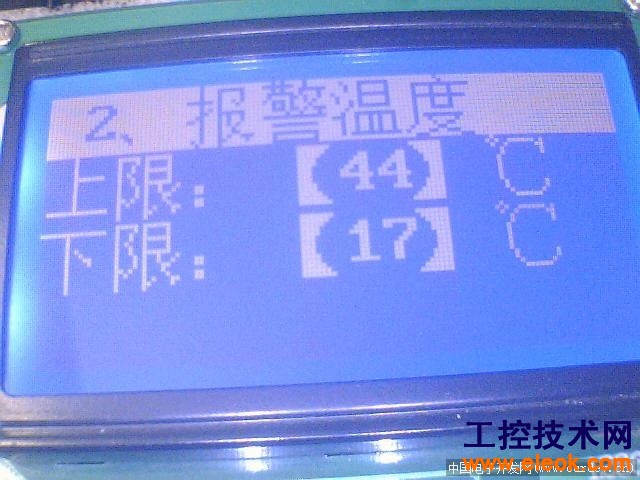

报警温度界面 (原文件名:图片 014.jpg)

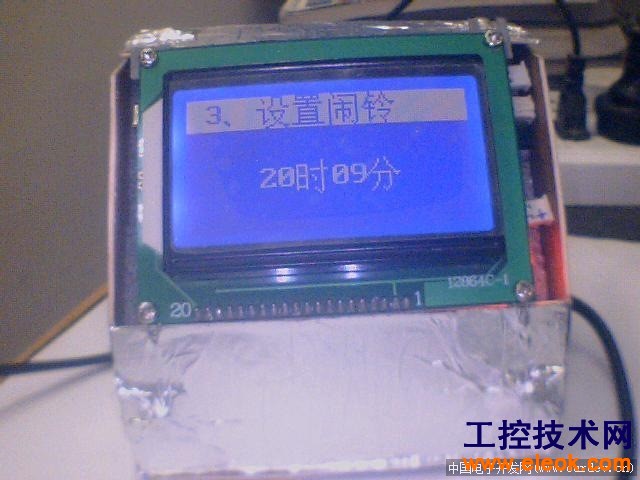

菜单:设置闹铃 (原文件名:图片 036.jpg)

设置闹铃界面 (原文件名:图片 038.jpg)

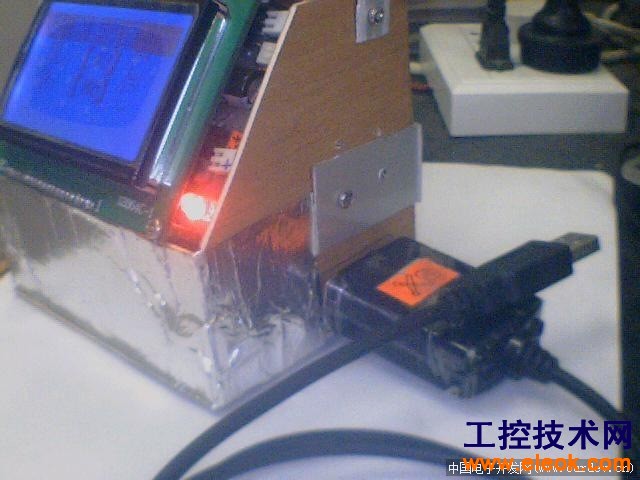

串口接线引出口 (原文件名:图片 050.jpg)
PDF格式原理图和PCB PDF格式.rar (175.76 KB, 售价: 1 E币)
protel99se格式原理图和PCB protel99se格式.rar (207.86 KB, 售价: 10 E币)
KEIL C51工程源码 伟纳杯12864(下位机).rar (104.93 KB, 售价: 1 E币)
VC6.0上位机工程源码 wellarVC(上位机).rar (1.9 MB, 售价: 1 E币)
