[工程制图] Eplan宏(各种PLC的,比较全面)

[复制链接]
山海致远 发表于 2018-2-1 15:48:21 | 显示全部楼层 |阅读模式
厂商
厂商: 其他
常用的EPLAN P8的部件库和宏 主流的品牌都有了
下载地址https://www.eleok.com/thread-118114-1-1.html
1.Panduit.edz
2.Pepperl 2BFuchs.edz
3.PFLITSCH.edz
4.Phoenix_Contact.edz
5.Pilz.edz
6.Powerohm_Resistors.edz
7.Priority_Wire_Cable.edz
8.PROCENTEC.edz
9.Promet.edz
10.Prysmian.edz
11.PR_electronics.edz
12.PULS.edz
13.Q-light.edz
14.Reliance.edz
15.Riedel_Transformatorenbau.edz
16.Rittal.edz
17.Roxtec.edz
18.Saia_Burgess_Controls.edz
19.SASSIN.edz
20.SBA-TrafoTech.edz
21.SCED.edz
22.Schmersal.edz
23.SCHMITZ_KABEL.edz
24.Schneider_Electric.edz
25.ABB.edz
26.afag.edz
27.Allen-Bradley.edz
28.Allen-Bradley_NFPA.edz
29.ATR.edz
30.Audiowell_Electronics.edz
31.autosen.edz
32.Aventics.edz
33.Bachmann_electronic.edz
34.Balluff.edz
35.Belden.edz
36.Bender.edz
37.Bernecker_und_Rainer.edz
38.Biduk_Electronic.edz
39.Block_Transformatoren-Elektronik.edz
40.Bosch_Rexroth.edz
41.CARLO_GAVAZZI.edz
42.CCM_Motors.edz
43.CHANGHE.edz
44.Chint.edz
45.Cisco_Systems.edz
46.Citel_Electronics.edz
47.Comat.edz
48.Comtran_Cable.edz
49.Danfoss.edz
50.DBK.edz
51.Degson_Electronics.edz
52.DEHN_und_Soehne.edz
53.DOLD_und_Soehne.edz
54.Dorou_Cable.edz
55.E-T-A_Elektrotechnische_Apparate.edz
56.Eaton_Industries.edz
57.EKF_electrotechnica.edz
58.Elektropristroj.edz
59.ELEKTRO_Becov.edz
60.EMERSON_Electric.edz
61.Endress_und_Hauser_Messtechnik.edz
62.Eplan宏(各种PLC的,比较全面).rar
63.ETI_Elektroelement.edz
64.Eurotherm.edz
65.FABER_KABEL.edz
66.FAG_Industrial_Services.edz
67.Fandis.edz
68.FESTO.edz
69.FINDER.edz
70.Flowserve_Gestra.edz
71.Fuji_Electric_1.edz
72.Fuji_Electric_2b.edz
73.Fuji_Electric_3.edz
74.Fuji_Electric_4.edz
75.Fuji_Electric_5.edz
76.Gantner_Instruments.edz
77.GE.edz
78.General_Cable.edz
79.GIRA.edz
80.GOOSVN_Electronic.edz
81.Gusu_Electrical.edz
82.HARTING_Electric.edz
83.Hawe.edz
84.HBM_Hottinger_Baldwin_Messtechnik.edz
85.Heiniger_Kabel.edz
86.Helukabel.edz
87.Hirschmann.edz
88.Cardiff_Cable_Company.edz
89.ECHU_Wires_and_Cables.edz
90.Fuji_Electric_2a.edz
91.HIWIN.edz
92.JUNG.edz
93.mcu.edz
94.Panasonic.edz
95.HUBBELL.edz
96.Hugo_Mueller.edz
97.Hyundai_Heavy_Industries.edz
98.Icotek.edz
99.IDS.edz
100.ifm_electronic.edz
101.IFSYS.edz
102.IGUS.edz
103.ILME.edz
104.Inovance_Technology.edz
105.Iskra_MIS.edz
106.J.Schneider_Elektrotechnik.edz
107.Janitza_electronics.edz
108.Jinfeng_Cable.edz
109.JITE_Industrial.edz
110.JITE_output.edz
111.Kabelschlepp.edz
112.KEBA.edz
113.Keyence.edz
114.Klemsan.edz
115.Kries-Energietechnik.edz
116.Lanbao_Sensing_Technology.edz
117.Lappkabel.edz
118.Larsen_und_Toubro.edz
119.Liaoning_Create_Cable.edz
120.Licatec.edz
121.Lovato_Electric.edz
122.LOYTEC.edz
123.LSIS.edz
124.Luetze.edz
125.Lumberg_automation.edz
126.Martens_Elektrotechnik.edz
127.mdexx.edz
128.Mencom.edz
129.Mersen.edz
130.Metal_Work.edz
131.Micron.edz
132.Microsens.edz
133.Mitsubishi_Electric.edz
134.MOLEX.edz
135.MultiDimension_Technology.edz
136.Murrelektronik.edz
137.Murrplastik.edz
138.Nexans.edz
139.NK_Technologies.edz
140.NOARK.edz
141.Numatics.edz
142.OEZ.edz
143.OMRON.edz

导入方法如下

1. 下图两个软件都是EPLAN绘图软件,第一个画电气原理图的EPLAN Electric P8,下面那个是画3DF布局图的EPLAN Pro Panel 2.6作为样本来介绍导入及插入部件的过程,请注意,软件需要是2.4版本以上,并且需要安装有office软件,因为需要调用office中access数据库,最好是office2013版本!
timg?pacompress&imgtype=1&sec=1439619614&autorotate=1&di=7d02d140ecc0cbe57c39a534c340b34e&quality=90&size=b870_10000&src=http%3A%2F%2Fpic.rmb.bdstatic.com%2Fee34bfa993989307dbfc9ed8dadfc101.jpeg

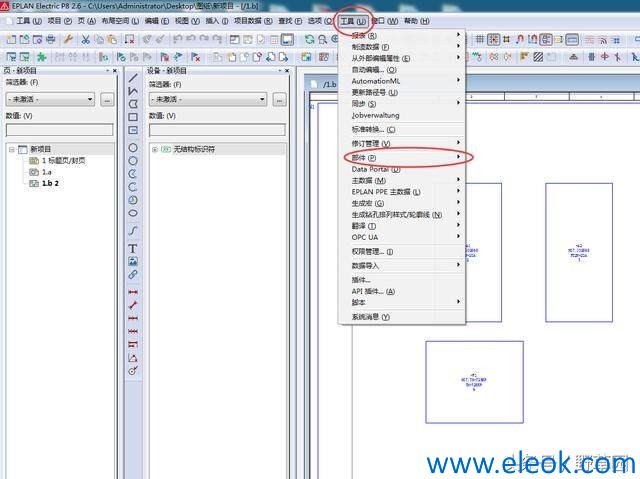

2.如下图,打开软件后,选择工具-部件-管理 timg?pacompress&imgtype=1&sec=1439619614&autorotate=1&di=702630d39ce58dc772c910474a7b2452&quality=90&size=b870_10000&src=http%3A%2F%2Fpic.rmb.bdstatic.com%2F0cec16232c8513aee3fdd45a371b62f3.jpeg

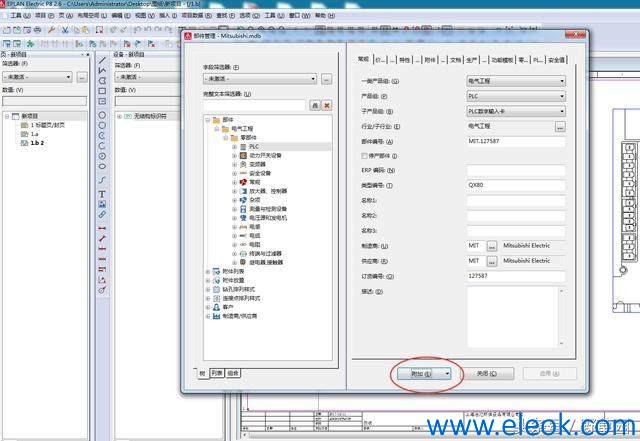

3.之后跳出部件管理框,点击"附加-设置" timg?pacompress&imgtype=1&sec=1439619614&autorotate=1&di=d003031f4c903e6a2b4e1dd214f5442f&quality=90&size=b870_10000&src=http%3A%2F%2Fpic.rmb.bdstatic.com%2Fe8b8e846debeecdfd95c7c936a745e87.jpeg

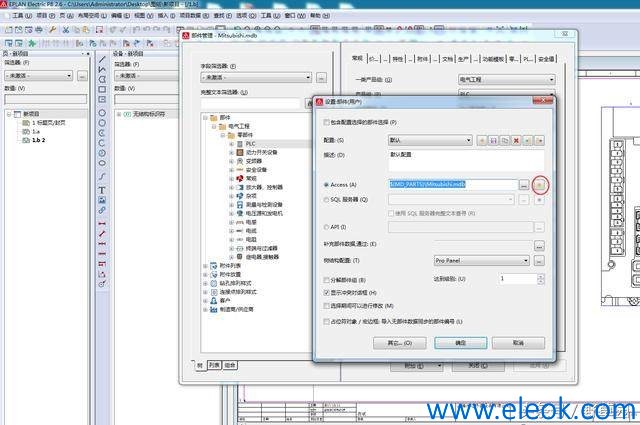

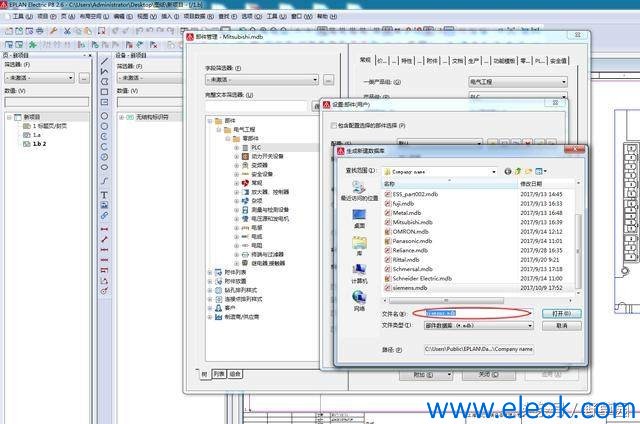

4.出现设置框,点击如图红色圆圈内的新建ACCESS数据库文件按钮,新建即将导入部件的数据库,方便今后插入的索引,然后输入您插入的库的品牌名称,点击"打开"即可新建完成。 timg?pacompress&imgtype=1&sec=1439619614&autorotate=1&di=c1403829ff0606509caa716fb4c45aed&quality=90&size=b870_10000&src=http%3A%2F%2Fpic.rmb.bdstatic.com%2Fb6ed6f74477dbc5f19d1c21465044bcf.jpeg timg?pacompress&imgtype=1&sec=1439619614&autorotate=1&di=df7a83b38bfa20d3cc7e87eb29a40c1f&quality=90&size=b870_10000&src=http%3A%2F%2Fpic.rmb.bdstatic.com%2F9481c4bb2c0b4828fedfd89baf27a086.jpeg

请点击此处输入图片描述

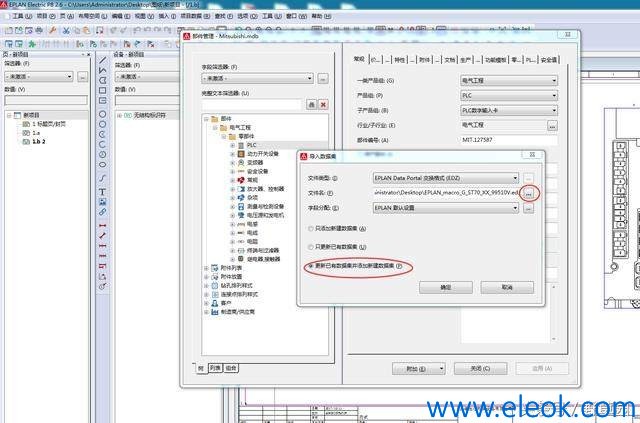

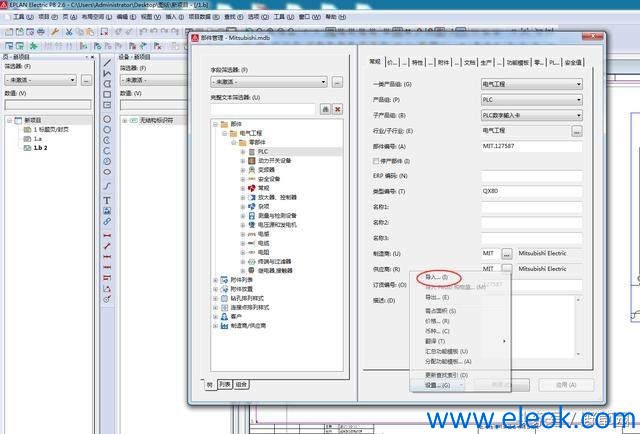

5.新建完成后的数据库是空的,这时候需要导入需要导入的"EDZ"库文件,还是在部件管理框,点"附加-导入"即可。
timg?pacompress&imgtype=1&sec=1439619614&autorotate=1&di=5da55569be1971b5f68f2af909578924&quality=90&size=b870_10000&src=http%3A%2F%2Fpic.rmb.bdstatic.com%2Ff21e8c6d83fbdd17b325417c6fc53586.jpeg timg?pacompress&imgtype=1&sec=1439619614&autorotate=1&di=be4f20b46f81033dad86e2e9088174b8&quality=90&size=b870_10000&src=http%3A%2F%2Fpic.rmb.bdstatic.com%2Fecc95e53d83f025c2e19bde6901931a5.jpeg

6.导入过程可能会持续一段时间,有可能是1小时或者更久,期间软件可能会停止相应,这都是正常的现象,请耐心等待!

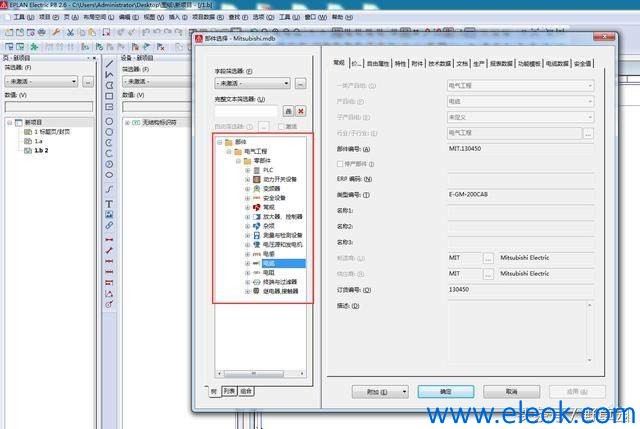

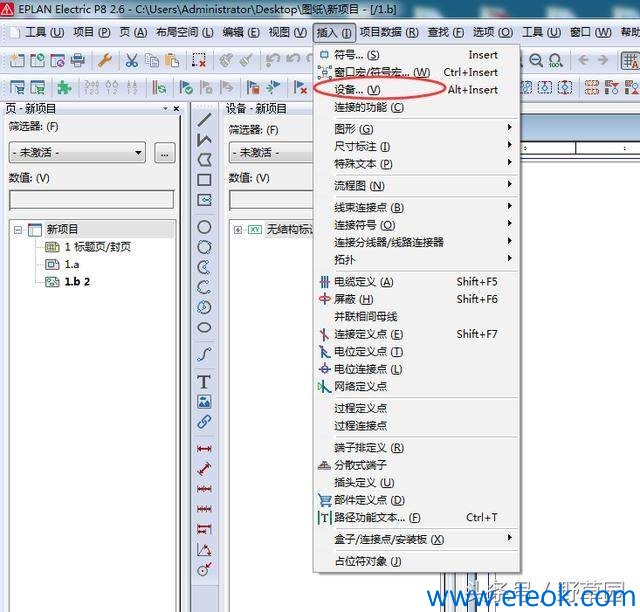

下图是导入完成后插入部件的步骤,点击"插入-设备"即可插入之前您所导入的品牌的宏。
timg?pacompress&imgtype=1&sec=1439619614&autorotate=1&di=d98991b7d810198ab69bc8525bf4370d&quality=90&size=b870_10000&src=http%3A%2F%2Fpic.rmb.bdstatic.com%2F719c0b90464a70d64fbd8b1b7bd26c71.jpeg


timg?pacompress&imgtype=1&sec=1439619614&autorotate=1&di=97f9e462ee8c0758aa06a2f0b55d1c1b&quality=90&size=b870_10000&src=http%3A%2F%2Fpic.rmb.bdstatic.com%2Fa04a7ef5138ff45665df960b06fbb9ec.jpeg
请点击输入图片描述
请点击此处输入图片描述
以上是P8 2.6的操作说明,其他版本稍微有点不一样,但是都大同小异。如果您需要绘制3D布局图,您安装了EPLAN Pro Panel软件的话,之前在P8里面导入的数据库是可以直接在EPLAN Pro Panel软件里面调用的,即是可直接插入3D宏的。
常见的问题处理办法:

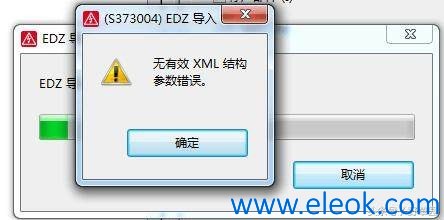

1.无有效XML结构参数错误:
timg?pacompress&imgtype=1&sec=1439619614&autorotate=1&di=691ea6abc4926053b8b11873c496bf2c&quality=90&size=b870_10000&src=http%3A%2F%2Fpic.rmb.bdstatic.com%2Fe4e4e3ca90adf0dcdf0b776271d06f46.jpeg
由于数据部件太多导入后数据库会出错,这是ACCESS数据的硬伤,此时您找到C:UsersPublicEPLANData部件文件夹,打开相应的mdb文件,用access打开,会自动修复,修复完之后就可以在部件库找到相应的部件了。


eplancad 发表于 2019-8-5 22:14:20 | 显示全部楼层
感谢楼主
ayhoukun 发表于 2019-10-31 20:55:03 | 显示全部楼层
感谢楼施主,点个赞
18662660533 发表于 2019-11-20 15:22:03 | 显示全部楼层
!!!!!!!!!!
 楼主| 山海致远 发表于 2019-11-20 23:33:21 | 显示全部楼层

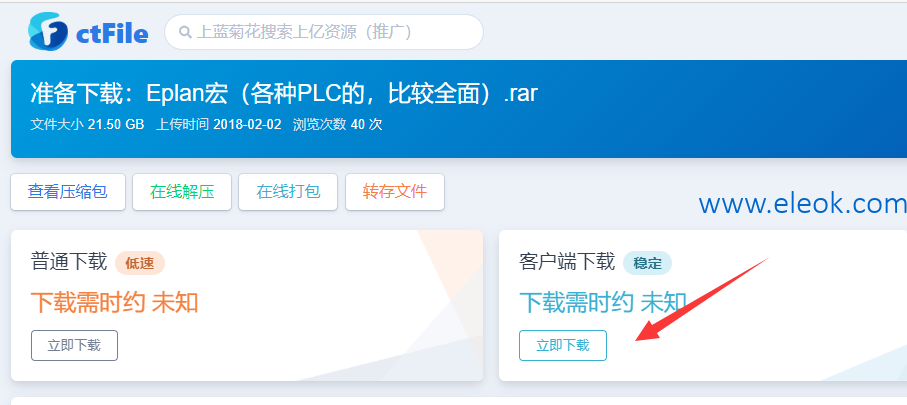

您好,这个文件很大20多G,请选择使用城通网盘客户端下载。不要选择普通下载,普通下载是用浏览器下载,浏览器下载大文件很容易出现错误不稳定。
jsshwqz 发表于 2019-12-4 20:55:45 | 显示全部楼层
谢谢分享,好像是网上流传的,也是没有台达
