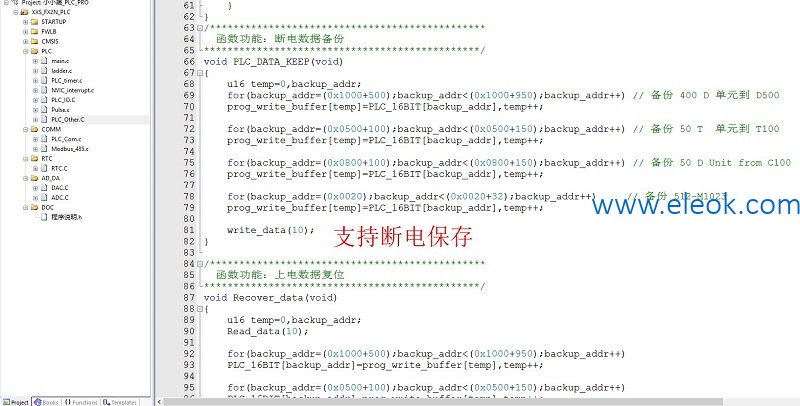

STM32仿FX2N PLC源码 Keil C代码支持MODBUS/断电保持/AD/DA/RTC/高速脉冲/浮点运算

[复制链接]
山海致远 发表于 2019-4-14 16:44:44 | 显示全部楼层 |阅读模式
FX2N源码V3.8版,程序框架清晰,支持丰富PLC指令,本人亲自测试代码,PLC程序与三菱GX Works完美兼容。

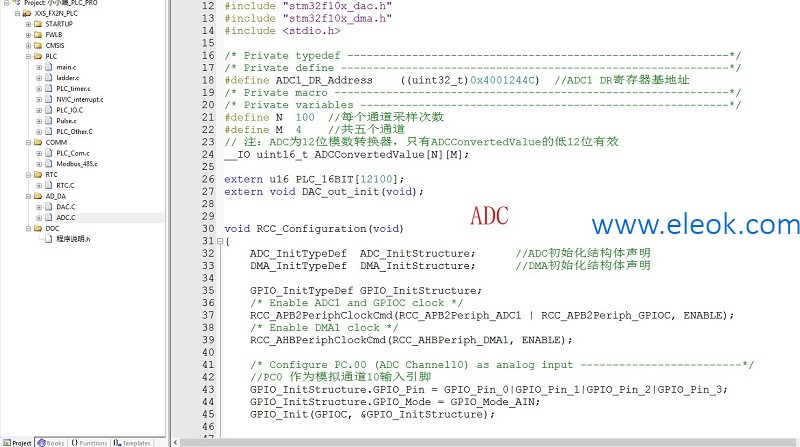

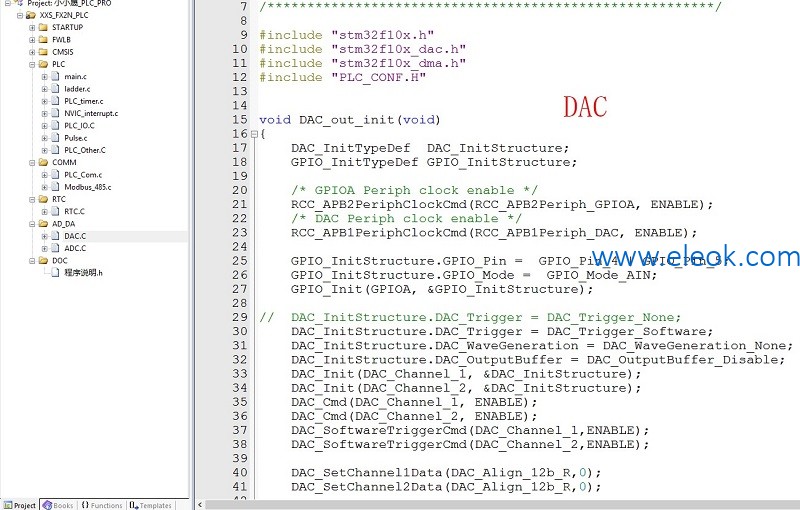

支持AD/DA模数和数模转换
支持modbus总线通信
支持高速脉冲输出功能PLSY
支持RS232触摸屏通信

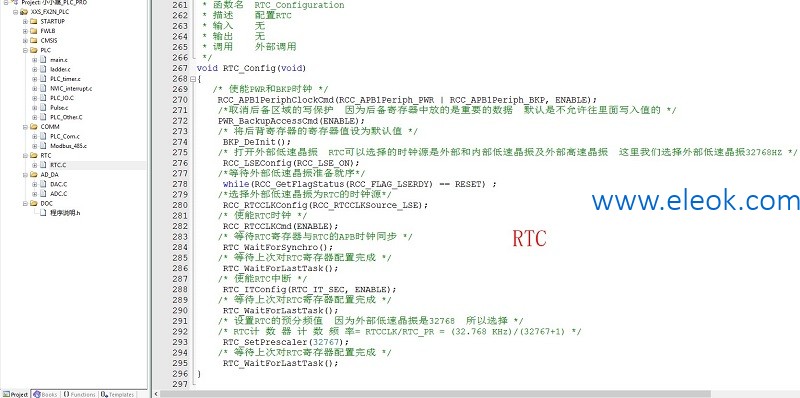

支持RTC时钟
支持浮点运算
一、FX2N源码V3.8版的使用基本说明
编译语言:C语言

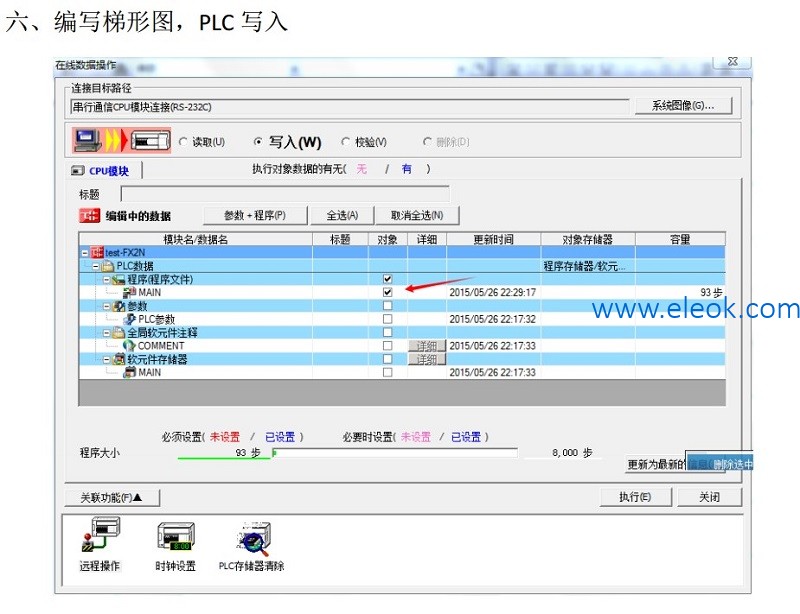

FX2N源码V3.8版根据三菱FX2NPLC通信协议通信命令以及基于STM32F103系列单片机上编写运行的程序,可以直接利用三菱编程软件编写梯形图下载运行,无需任何转换。
  注:1)目前在STM32F103RD/STM32F103VC/STM32F103VD/STM32F103VE/STM32F103ZE测试通过;
      2)本程序不完全支持所有梯形图指令,如果需要其他的功能,需要亲自己修改代码,我们不提供代码修改服务,所以亲需要一定的基础,请谅解!
编译环境:Keil 4或者Keil5

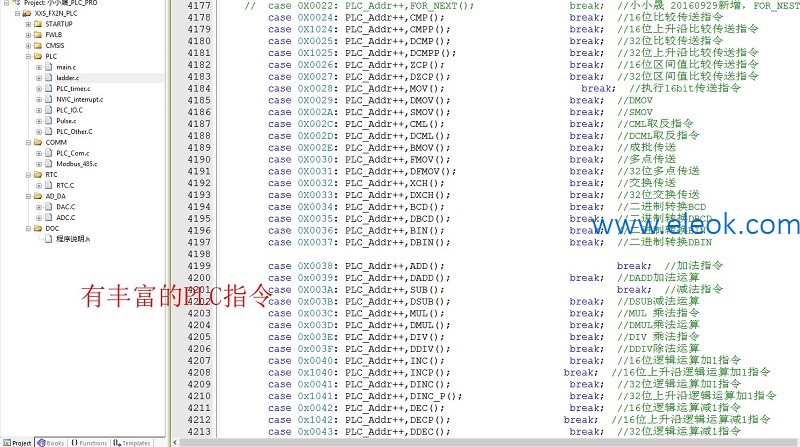

二、支持的指令
三、具体支持指令如下:
1、基本指令
OUT 、SET、 RST、LPS、LPF
2、 程序流程指令:
  CJ、CJP、CALL、CALLP、SRET
3、 传送比较指令
   CMP、CMPP、DCMP、DCMPP、
   ZCP、DZCPP、 MOV、DMOV、
   SMOV、CML、DCML、BMOV、
    FMOV、DFMOV、XCH、DXCH、
    BCD、DBCD、BIN、DBIN
4、  算术与逻辑运算指令
ADD、DADD、SUB、DSUB、
MUL、DMUL、DIV、DDIV、
INC、INCP、DINC、DINCP
DEC、DECP、DDEC、WAND、
DWAND、WOR、DWOR、WXOR、
DWXOR、NEG、DNEG
5、循环与移位指令
ROR、DROR、ROL、DROL、
RCR、DRCR
RCL、DRCL、DEMOV
6、数据处理指令
ZRST、DECO、MEAN、SQR、DSQR、
FLT、DFLT、REFF、MTR、

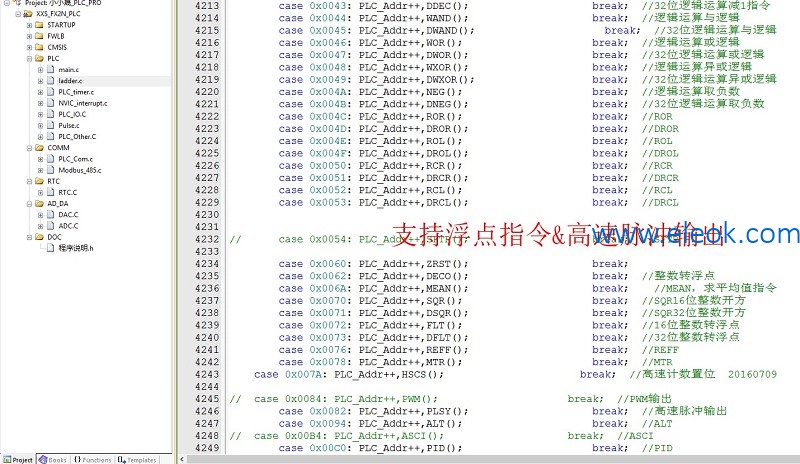

7、浮点运算指令
DEADD、DESUB、DEDIV、DEMUL、
DESQR、DEMOV
INT、DINT、DSIN、DCOS、DTAN
8、高低字节交换指令
SWAP、DSWAP
9、时钟运算指令
   TCMP、TZCP、TADD、TSUB、
   TRD、TWR、GRY、GBIN、DGBIN
10、触点比较指令
LD、LDI、AND、ANI、OR、ORI
LDP、LDF、ANDP、ANDF、ORP、ORF
LD=、DLD=、LD>、DLD>、LD<、DLD<
LD<>、DLD<>、LD<=、DLD<=、LD>=、DLD>=
AND=、DAND=、AND>、DAND>、AND<、DAND<
AND<>、DAND<>、DAND>=、DAND>=、DAND<、DAND<=
OR=、DOR =、OR >、DOR >、OR <、DOR <
OR <>、DOR <>、DOR >=、DOR >=、DOR <、DOR <=
11、其他指令
ECMP、EZCP、PID、ALT、HSCS、PLSY、END、RET

STM32仿FX2N_MODBUS_RTC_AD_DA_V3.8源码.zip (8.57 MB, 售价: 30 E币)

HEX烧录软件.zip (968.05 KB, 售价: 1 E币)

CRC16校验码计算器v1.2.zip (486.35 KB, 售价: 1 E币)

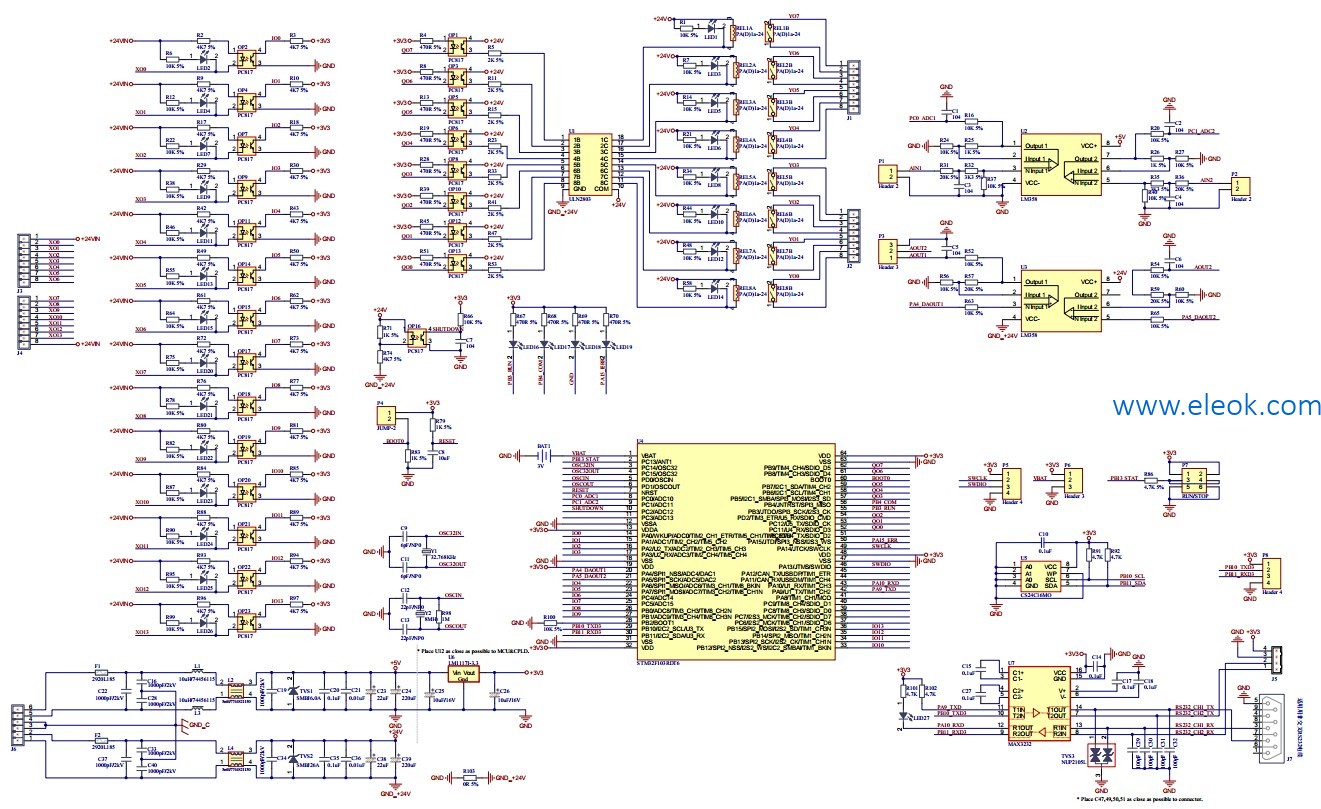

STM32仿FX2N源码配套的原理图14MR_2AD2DA.pdf (4.23 MB, 售价: 5 E币)

STM32仿FX2N源码配套的原理图20MR.pdf (4.58 MB, 售价: 5 E币)

FX2N的PLC编程口通信协议.pdf (184.9 KB, 售价: 3 E币)

FX2N源码原理图(新).pdf (196.81 KB, 售价: 5 E币)

MODBUS通讯协议详细介绍.pdf (775.33 KB, 售价: 2 E币)

STM32的函数说明(中文).pdf (2.79 MB, 售价: 1 E币)

STM32仿FX2n支持指令罗列.docx (15.89 KB, 售价: 1 E币)

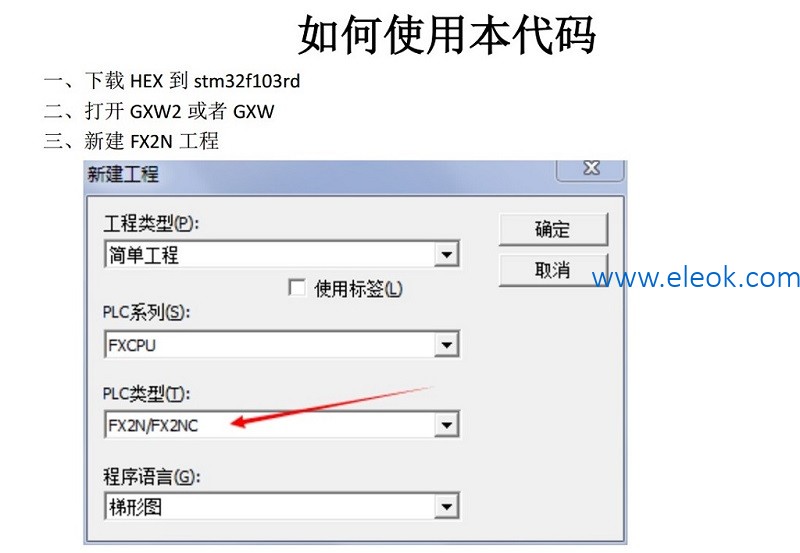

如何使用本代码.pdf (619.53 KB, 售价: 1 E币)
1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg 10.jpg 11.jpg 12.jpg 13.jpg 14.jpg 15.jpg
