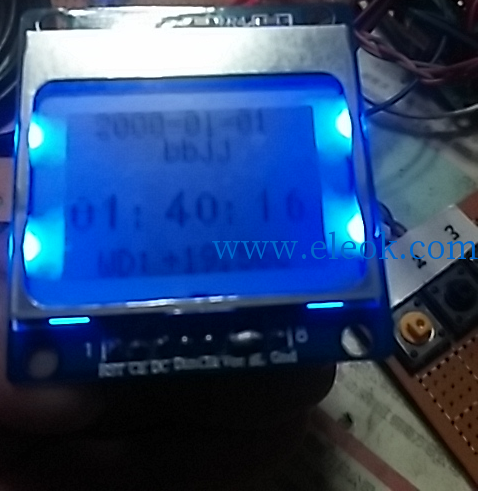

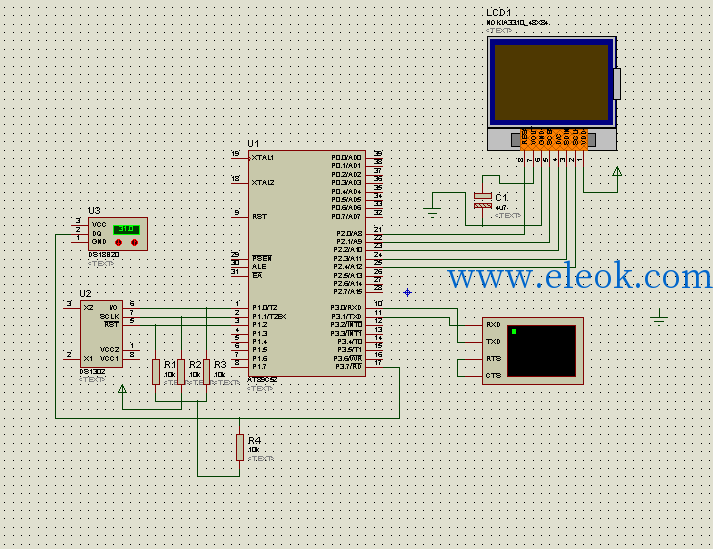

51单片机和5110液晶显示屏实现时间温度串口发送 附仿真截图

[复制链接]

299

主题

303

帖子

250

积分

初级会员

Rank: 2

工控币
250
发表于 2020-1-22 12:16:00 | 显示全部楼层 |阅读模式
  1. #include"temp.h"
  2. /*******************************************************************************
  3. * 函数名         : Delay1ms
  4. * 函数功能                   : 延时函数
  5. * 输入           : 无
  6. * 输出                  : 无
  7. *******************************************************************************/

  8. void Delay1ms(unsigned int y)
  9. {
  10.         unsigned int x;
  11.         for(y;y>0;y--)
  12.                 for(x=110;x>0;x--);
  13. }
  14. /*******************************************************************************
  15. * 函数名         : Ds18b20Init
  16. * 函数功能                   : 初始化
  17. * 输入           : 无
  18. * 输出                  : 初始化成功返回1,失败返回0
  19. *******************************************************************************/

  20. unsigned char Ds18b20Init()
  21. {
  22.         unsigned int i;
  23.         DSPORT=0;                         //将总线拉低480us~960us
  24.         i=70;
  25.         while(i--);//延时642us
  26.         DSPORT=1;                        //然后拉高总线,如果DS18B20做出反应会将在15us~60us后总线拉低
  27.         i=0;
  28.         while(DSPORT)        //等待DS18B20拉低总线
  29.         {
  30.                 i++;
  31.                 if(i>5000)//等待>5MS
  32.                         return 0;//初始化失败
  33.         }
  34.         return 1;//初始化成功
  35. }

  36. /*******************************************************************************
  37. * 函数名         : Ds18b20WriteByte
  38. * 函数功能                   : 向18B20写入一个字节
  39. * 输入           : com
  40. * 输出                  : 无
  41. *******************************************************************************/

  42. void Ds18b20WriteByte(unsigned char dat)
  43. {
  44.         unsigned int i,j;
  45.         for(j=0;j<8;j++)
  46.         {
  47.                 DSPORT=0;                        //每写入一位数据之前先把总线拉低1us
  48.                 i++;
  49.                 DSPORT=dat&0x01; //然后写入一个数据,从最低位开始
  50.                 i=6;
  51.                 while(i--); //延时68us,持续时间最少60us
  52.                 DSPORT=1;        //然后释放总线,至少1us给总线恢复时间才能接着写入第二个数值
  53.                 dat>>=1;
  54.         }
  55. }
  56. /*******************************************************************************
  57. * 函数名         : Ds18b20ReadByte
  58. * 函数功能                   : 读取一个字节
  59. * 输入           : com
  60. * 输出                  : 无
  61. *******************************************************************************/


  62. unsigned char Ds18b20ReadByte()
  63. {
  64.         unsigned char byte,bi;
  65.         unsigned int i,j;
  66.         for(j=8;j>0;j--)
  67.         {
  68.                 DSPORT=0;//先将总线拉低1us
  69.                 i++;
  70.                 DSPORT=1;//然后释放总线
  71.                 i++;
  72.                 i++;//延时6us等待数据稳定
  73.                 bi=DSPORT;         //读取数据,从最低位开始读取
  74.                 /*将byte左移一位,然后与上右移7位后的bi,注意移动之后移掉那位补0。*/
  75.                 byte=(byte>>1)|(bi<<7);
  76.                 i=4;                //读取完之后等待48us再接着读取下一个数
  77.                 while(i--);
  78.         }
  79.         return byte;
  80. }
  81. /*******************************************************************************
  82. * 函数名         : Ds18b20ChangTemp
  83. * 函数功能                   : 让18b20开始转换温度
  84. * 输入           : com
  85. * 输出                  : 无
  86. *******************************************************************************/

  87. void  Ds18b20ChangTemp()
  88. {
  89.         Ds18b20Init();
  90.         Delay1ms(1);
  91.         Ds18b20WriteByte(0xcc);                //跳过ROM操作命令
  92.         Ds18b20WriteByte(0x44);            //温度转换命令
  93. //        Delay1ms(100);        //等待转换成功,而如果你是一直刷着的话,就不用这个延时了

  94. }
  95. /*******************************************************************************
  96. * 函数名         : Ds18b20ReadTempCom
  97. * 函数功能                   : 发送读取温度命令
  98. * 输入           : com
  99. * 输出                  : 无
  100. *******************************************************************************/

  101. void  Ds18b20ReadTempCom()
  102. {

  103.         Ds18b20Init();
  104.         Delay1ms(1);
  105.         Ds18b20WriteByte(0xcc);         //跳过ROM操作命令
  106.         Ds18b20WriteByte(0xbe);         //发送读取温度命令
  107. }
  108. /*******************************************************************************
  109. * 函数名         : Ds18b20ReadTemp
  110. * 函数功能                   : 读取温度
  111. * 输入           : com
  112. * 输出                  : 无
  113. *******************************************************************************/

  114. int Ds18b20ReadTemp()
  115. {
  116.         int temp=0;
  117.         unsigned char tmh,tml;
  118.         Ds18b20ChangTemp();                                 //先写入转换命令
  119.         Ds18b20ReadTempCom();                        //然后等待转换完后发送读取温度命令
  120.         tml=Ds18b20ReadByte();                //读取温度值共16位,先读低字节
  121.         tmh=Ds18b20ReadByte();                //再读高字节
  122.         temp=tmh;
  123.         temp<<=8;
  124.         temp|=tml;
  125.         return temp;
  126. }
复制代码
51单片机和5110液晶显示屏实现时间温度串口发送(附仿真截图).rar  [预览压缩包] (600.68 KB, 售价: 1 工控币)
