S7-300 PLC变频器水电站集水井排水电气控制系统设计 程序图纸文档

coolice

水电站集水井排水系统运行框图及梯形图控制的编制和调试，画出硬件接线图；完成PLC+变频器电气控制系统的设计。
设计要求
（1）系统由水位信号自动启动和停止主用泵和备用泵，维持集水井水位在规定的范围内；水泵为离心泵。
（2）系统由PLC和变频器控制两台水泵组成，系统正常情况下，一台为主用泵，一台为备用泵，电机运行时应有指示。
（3）系统中的两台泵每一台都可以选择为主用泵或选为备用泵，每次选择只能是一主一备，不可两台都选择为主用泵或备用泵，如果两台选为一样，系统应不能运行并给出指示。
（4）每台泵都各自单独做出手动，主用、备用的选择，主、备用泵应能单独手动启停。
（5）系统由变频器控制，当主用泵启动条件满足时，由变频器控制按斜坡启动主用泵，当备用泵启动条件满足要求时将主用泵投给工频恒速运行，备用泵再由变频器带的完成按斜坡启动，两台泵均采用自由停车。
（6）当备用泵投入时，应同时发出报警信号（光报警）；
（7）按电动机功率10kW设计主回路；
（8）水位由电极检测，应设计出驱动电路（电路应采用低压电控制）。
（9）两台电机各自有过载保护，过载故障时应有指示（声光报警，其中声报警应能消除）。
（10）系统有过高水位（备用泵启动水位）、主用泵启动水位、水泵停止水位触点信号输入PLC。
通过本次设计，采用西门子的S7-300 PLC 为控制核心，外加ABB变频器，2台泵，实现一拖二恒压水电站集水井排水。通过检测高水位，启动主泵水位，停止水位，根据水位情况控制泵启动和停止，1台或者2台运行，或者都停止。通过分析控制要求，进行了总体设计，进行了硬件设计，软件设计，最后进行了仿真调试。

目   录

第一章 引  言        - 3 -
1.1课题的意义        - 3 -
1.2国内外发展概况        - 4 -
第二章 总体设计        - 6 -
2.1 主要内容        - 6 -
2.2 具体要求        - 6 -
2.3 方案设计        - 6 -
第三章 硬件设计        - 9 -
3.1  PLC选择        - 9 -
3.2 主电路设计        - 9 -
3.3控制电路设计        - 11 -
3.4 输入和输出分配表        - 11 -
3.5 PLC输入和输出接线图        - 12 -
3.6 器件清单        - 14 -
第四章 软件设计        - 16 -
4.1 PLC 内部使用地址        - 16 -
4.2 硬件配置        - 16 -
4.3  定义符号        - 17 -
4.4 编辑界面        - 17 -
4.5 PLC程序设计        - 18 -
第五章 调试        - 26 -
结 论        - 33 -
参考文献        - 34 -
致    谢        - 35 -
附 录        - 36 -

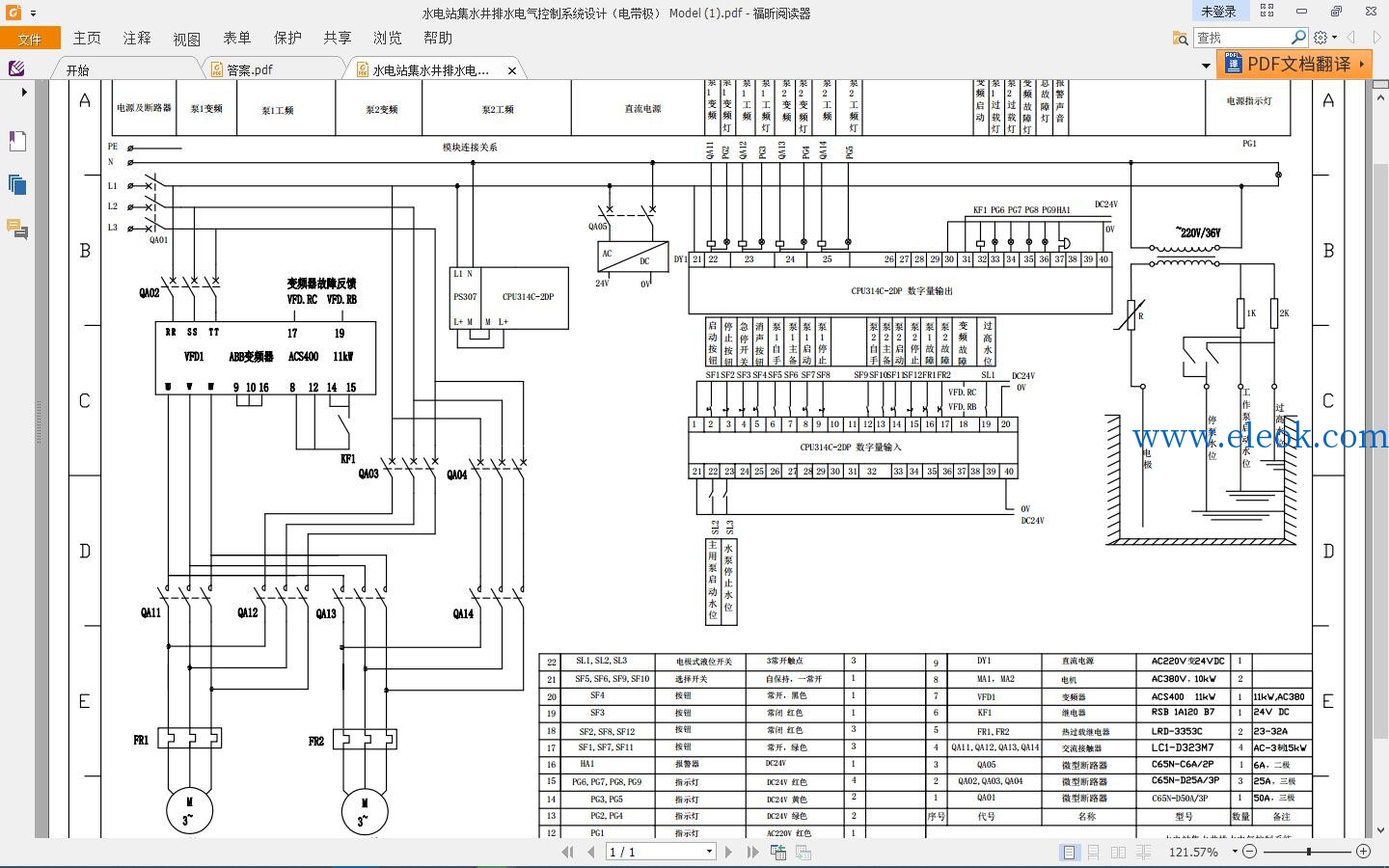

附录1 电气原理图        - 36 -

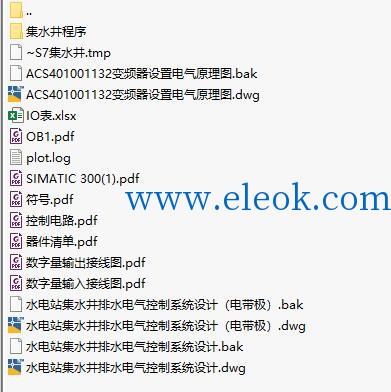

CAD图纸PLC程序 水电站集水井排水电气控制系统.zip  [预览压缩包] (2.09 MB, 售价: 5 工控币)
