Proteus仿真STM32F407ZGT6并口模式控制lcd1602液晶屏

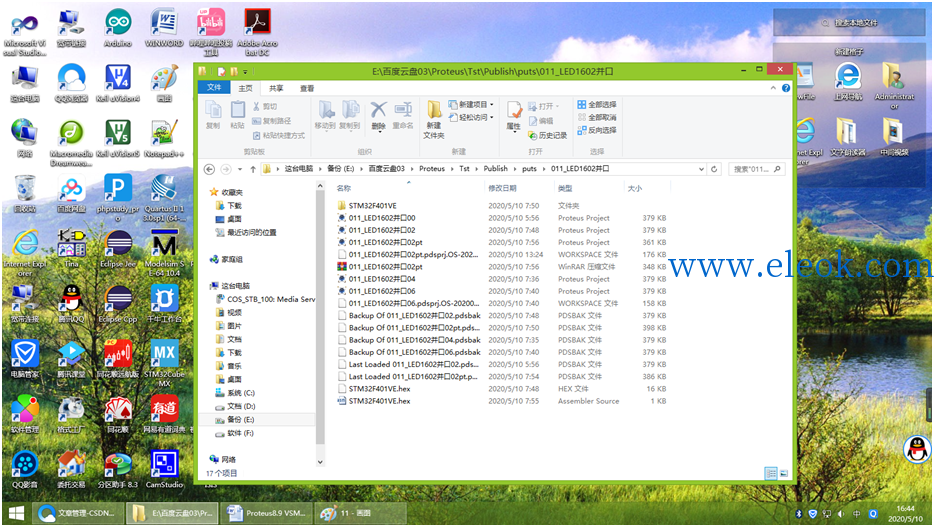

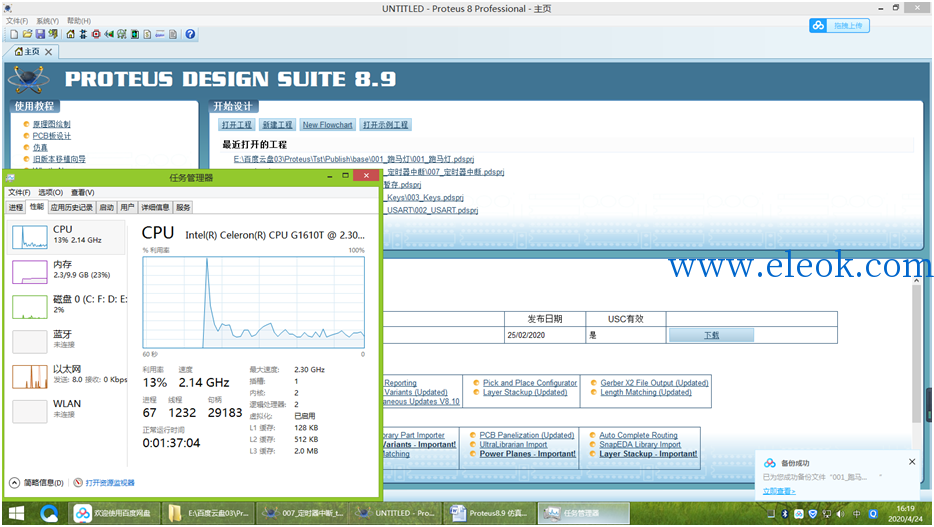

一，打开文件（可以随文下载放置在文档中打开）。(如下图1所示)

图1

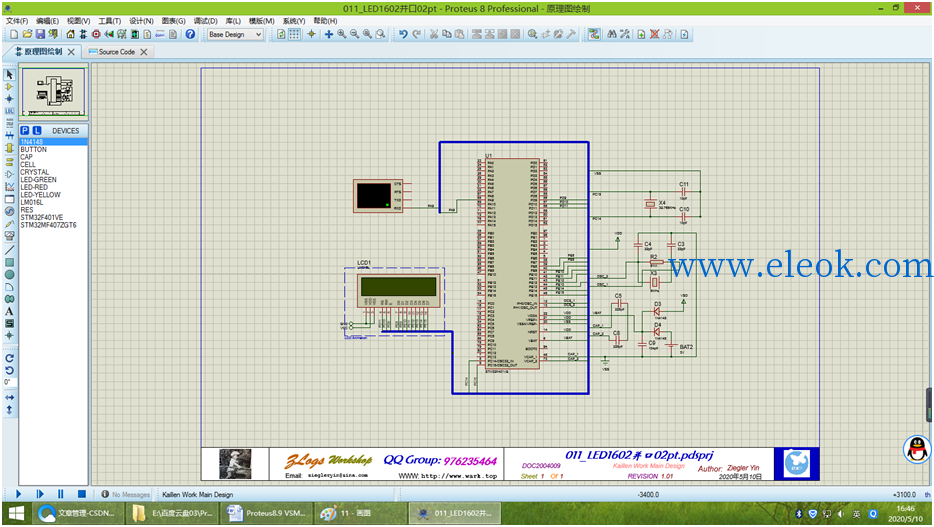

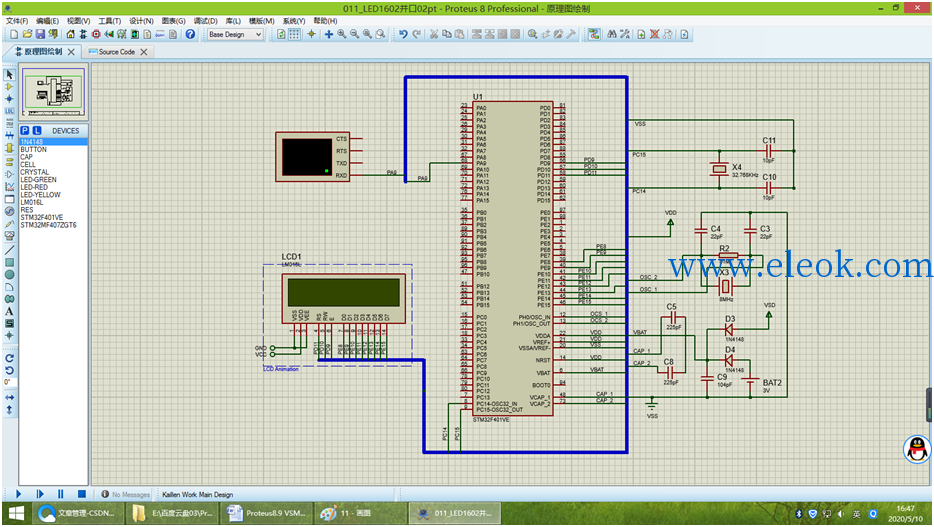

二，调整原理图大小，适合可视，另存工程文件。(如下图2，3，4所示)

图2


图3


图4

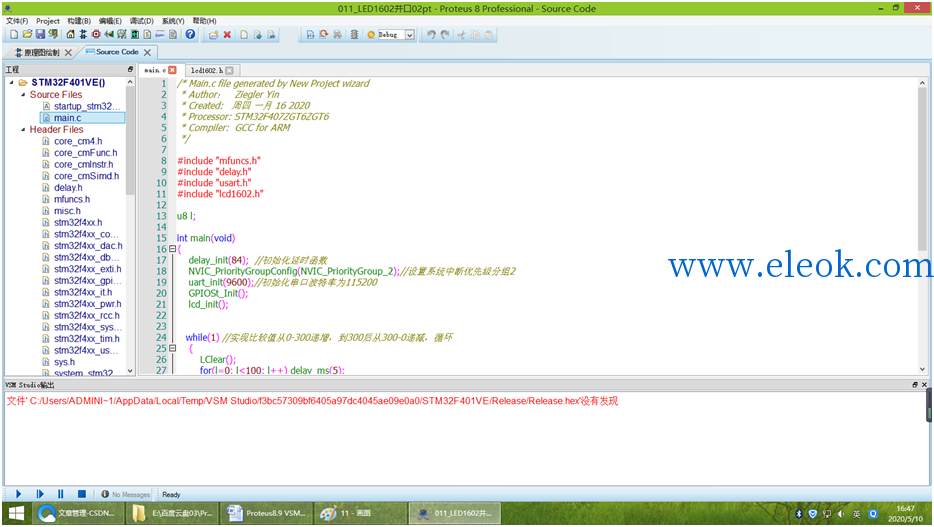

三，点击Source Code标签。(如下图5所示)

图5

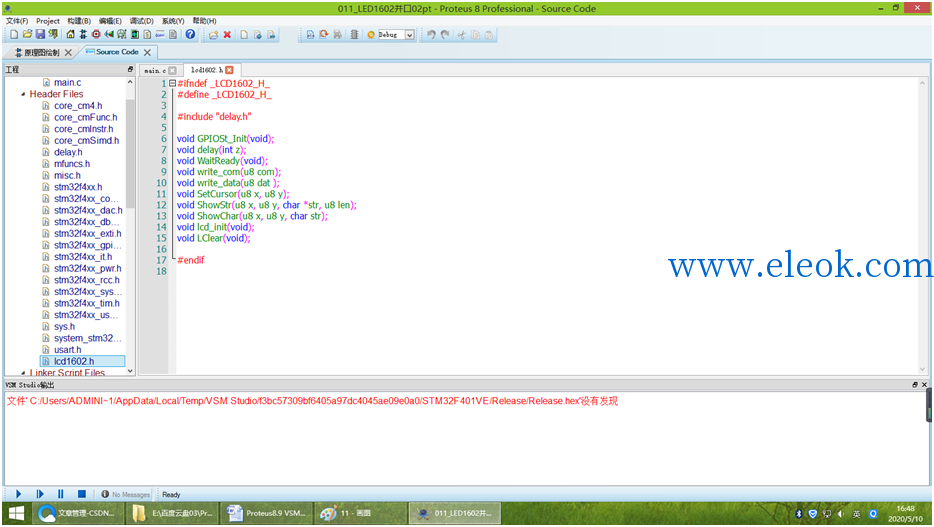

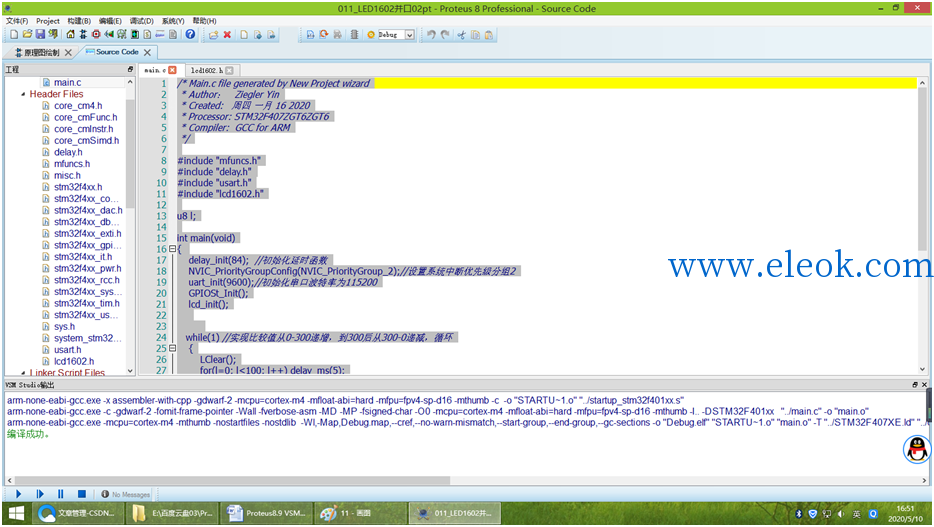

四，编辑main.c 代码如Proteus8.9 VSM Studio GCC编译器仿真STM32F407ZGT6系列011_lcd1602并口(如下图6所示)

图6

五，Main.c 代码：

1. /* Main.c file generated by New Project wizard

2. * Processor: STM32F407ZGT6ZGT6

3. * Compiler:  GCC for ARM

4. */

5.

6. #include "mfuncs.h"

7. #include "delay.h"

8. #include "usart.h"

9. #include "lcd1602.h"

10.

11. u8 l;

12.

13. int main(void)

14. {

15.         delay_init(84);  //初始化延时函数

16.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2

17.         uart_init(9600);//初始化串口波特率为115200

18.         GPIOSt_Init();

19.         lcd_init();

20.

21.

22.    while(1) //实现比较值从0-300递增，到300后从300-0递减，循环

23.         {

24.                 LClear();

25.                 for(l=0; l<100; l++) delay_ms(5);

26.                 ShowStr(1, 0, "Kaillen WorkWork", 12);

27.                 ShowStr(4, 1, "Wellcom YOU!", 12);

28.                  for(l=0; l<255; l++) delay_ms(5);

29.

30.                 uprint("大家好！！！\r\n");

31.                 uprint("大家来造呼吸机-----。\r\n");

32.                 uprint("控制芯片STM32F407ZGT6_011_LED1602并口02仿真开始了。\r\n");

33.

34.                 LClear();

35.                  for(l=0; l<100; l++) delay_ms(5);

36.                 ShowStr(1, 0,"Code Made", 9);

37.                 ShowStr(2, 1, "---Ziegler Yin", 14);

38.                  for(l=0; l<100; l++) delay_ms(5);

39.         }

40. }

41. void main(void)

42. {

43.         init();

44.         while(1){

45.                 LClear();

46.                 delay(500);

47.                 ShowStr(1, 0, "Kaillen WorkWork", 12);

48.                 ShowStr(4, 1, "Wellcom YOU!", 12);

49.                 delay(500);

50.

51.                 LClear();

52.                 delay(500);

53.                 ShowStr(1, 0,"Code Made", 9);

54.                 ShowStr(2, 1, "---Ziegler Yin", 14);

55.                 delay(500);

56.                 }

57. }

复制代码

六，点击构建工程按钮，编译工程。(如下图7所示)

图7

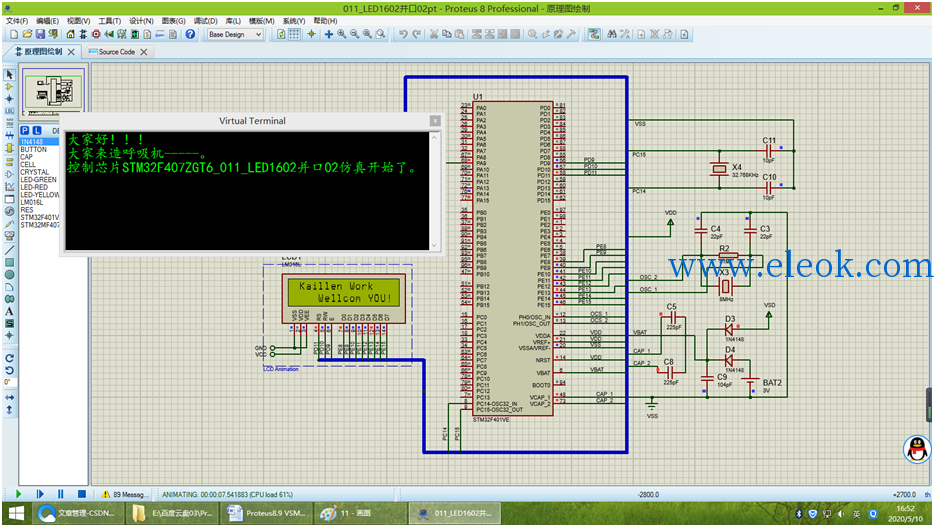

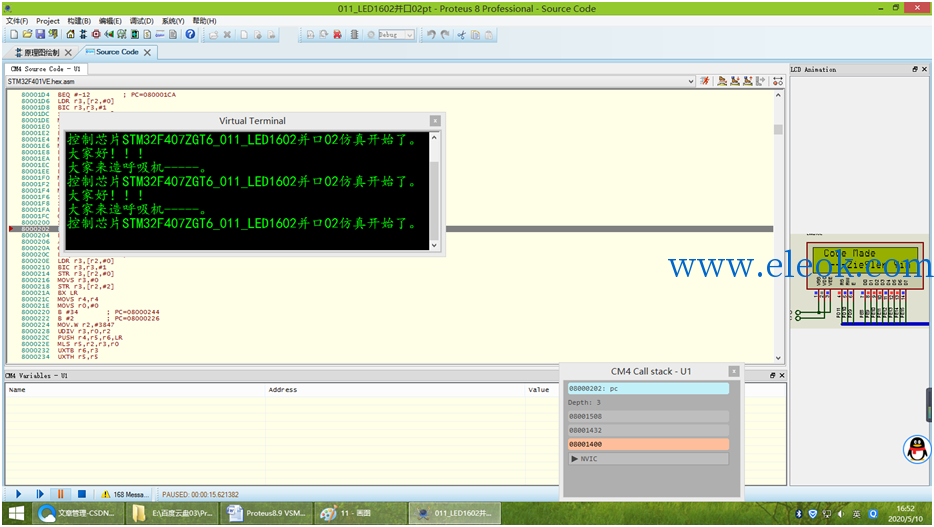

七，点击窗口左下方仿真按钮，可见lcd1602和虚拟串口的信息显示在屏。 (如下图8，9，10所示)

图8


图9

图10


八，选择release，点击构建工程按钮，编译工程生成Hex文件。(如下图11所示)

图11


附件在已安装Proteus8.9的计算机文件夹中打开即可
LED1602并口.rar (347.86 KB, 售价: 1 E币)

2020-5-23 01:32 上传

点击文件名下载附件
