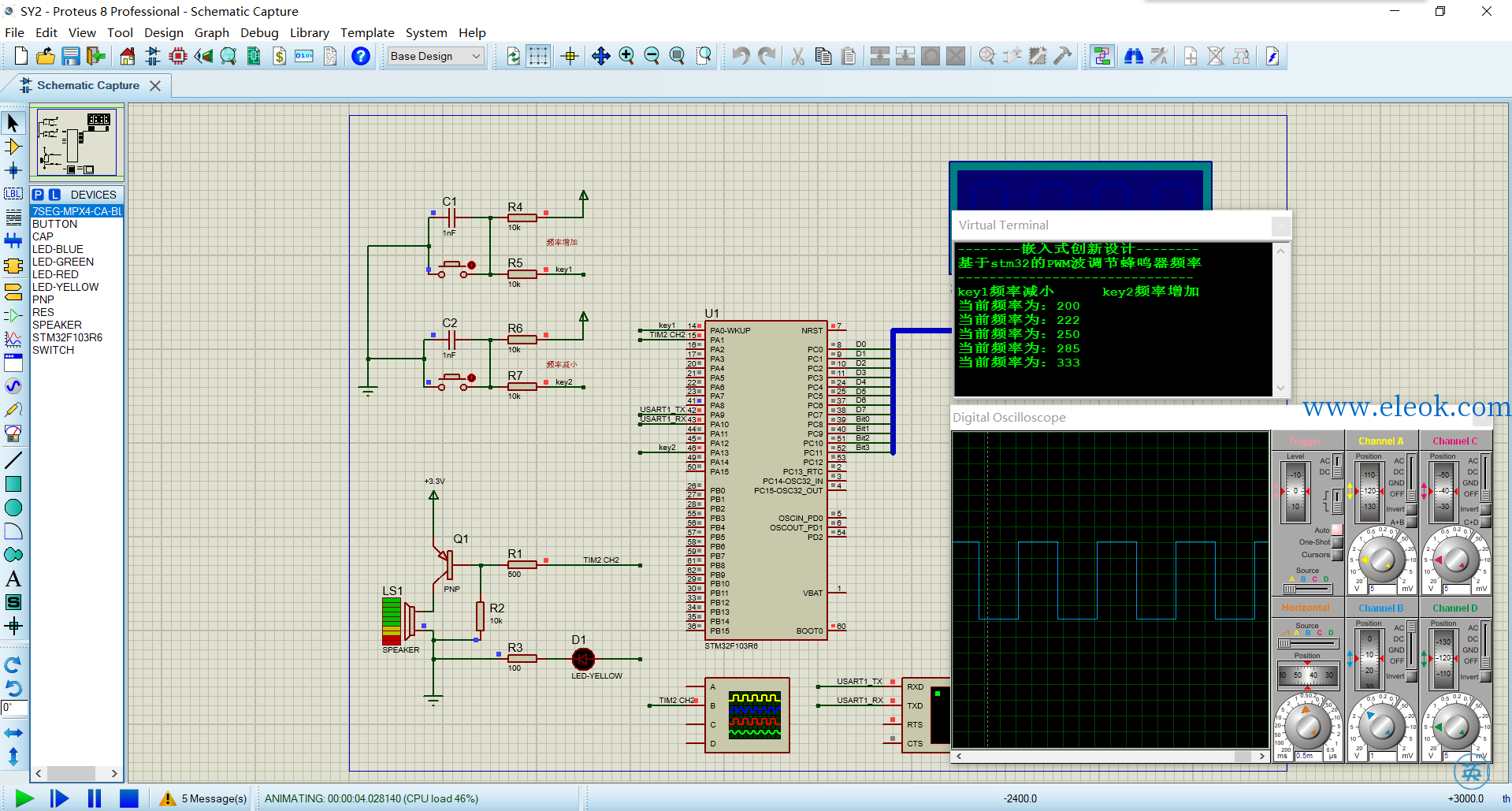

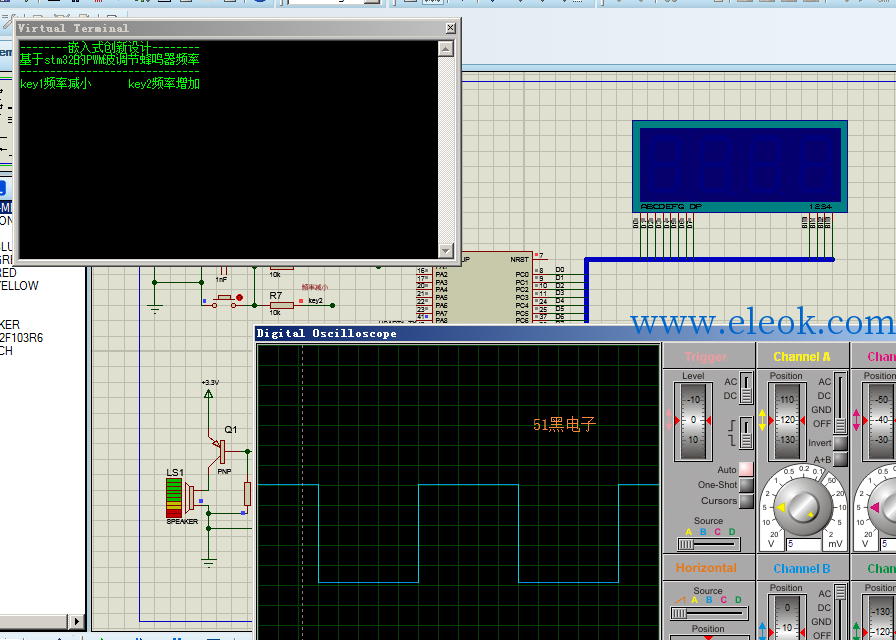

stm32f103R6 PWM控制蜂鸣器频率串口输出（附带源码和仿真图）

其中利用了system，TIM2,USART1,按键中断等stm32基本设置。 完整源码和仿真文件.7z (315.86 KB, 售价: 3 E币)

2020-6-4 10:27 上传

点击文件名下载附件

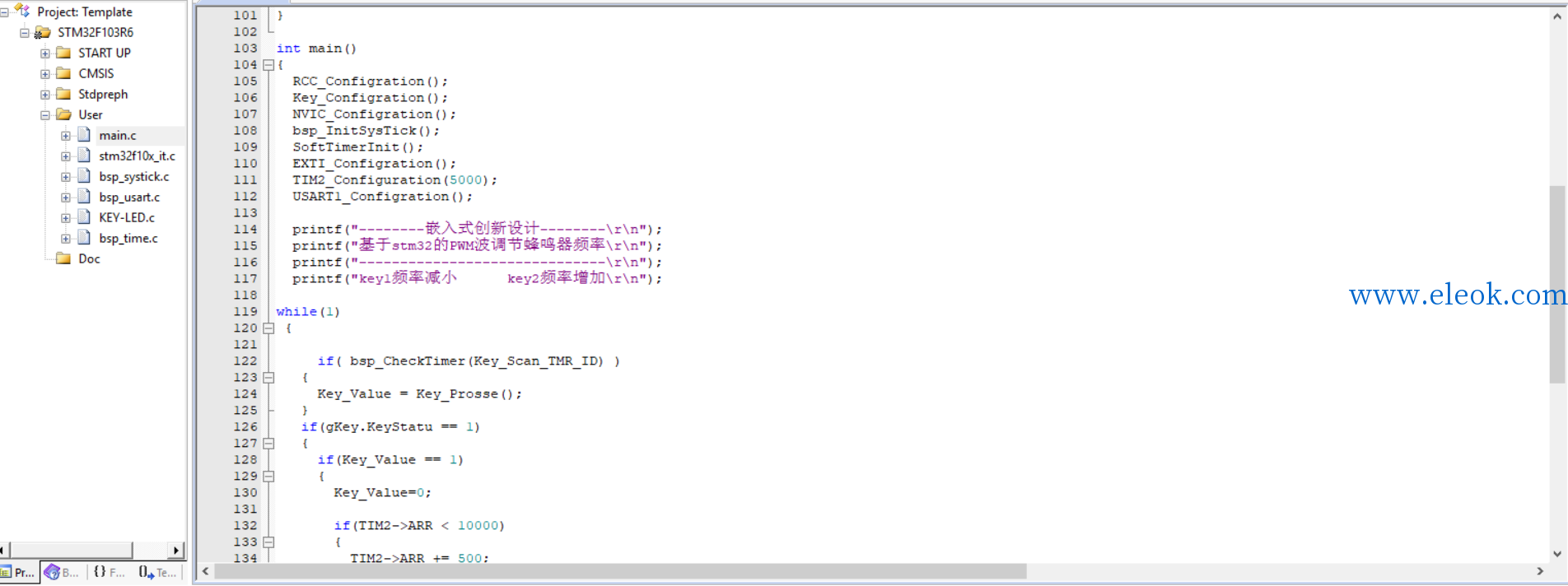

部分源码

1. void Delay( uint32_t t );

2. void RCC_Configuration(void);

3. void EXTI_Configration(void);

4. void NVIC_Configration(void);

5.

6. uint16_t Key_Value=0;

7.

8. void Delay( uint32_t t )

9. {

10.                 while(--t);

11. }

12.

13. void RCC_Configration(void)

14. {

15. ErrorStatus HSEStartUpStatus;         /* 定义枚举类型变量 HSEStartUpStatus */

16.

17.         /* 复位系统时钟设置*/

18.         RCC_DeInit();

19.         /* 开启HSE*/

20.         RCC_HSEConfig(RCC_HSE_ON);

21.         /* 等待HSE起振并稳定*/

22.         HSEStartUpStatus = RCC_WaitForHSEStartUp();

23.         /* 判断HSE起是否振成功，是则进入if()内部 */

24.         if(HSEStartUpStatus == SUCCESS)

25.         {

26.                 /* 选择HCLK（AHB）时钟源为SYSCLK 1分频 */

27.                 RCC_HCLKConfig(RCC_SYSCLK_Div1);

28.                 /* 选择PCLK2时钟源为 HCLK（AHB） 1分频 */

29.                 RCC_PCLK2Config(RCC_HCLK_Div1);

30.                 /* 选择PCLK1时钟源为 HCLK（AHB） 8分频   9M*/

31.                 RCC_PCLK1Config(RCC_HCLK_Div1);

32. //                /* 选择锁相环（PLL）时钟源为HSE 1分频，倍频数为4，则PLL输出频率为 8MHz * 4 = 32MHz */

33. //                RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_4);

34. //                /* 使能PLL */

35. //                RCC_PLLCmd(ENABLE);

36. //                /* 等待PLL输出稳定 */

37. //                while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);

38.                 /* 选择SYSCLK时钟源为HSE */

39.                 RCC_SYSCLKConfig(RCC_SYSCLKSource_HSE);

40.                 /* 等待HSE成为SYSCLK时钟源 */

41.                 while(RCC_GetSYSCLKSource() != 0x04);

42.         }

43. }

44. void EXTI_Configration()

45. {

46.                 EXTI_InitTypeDef  EXTI_InitStructure;

47.           RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);

48.                 //调用GPIO_EXTILineConfig函数分配引脚

49.           GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource0);

50.                 GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource13);

51.     //调用EXTI_Init函数配置外部中断

52.           EXTI_InitStructure.EXTI_Line=EXTI_Line0|EXTI_Line13;

53.           EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;

54.           EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;

55.           EXTI_InitStructure.EXTI_LineCmd=ENABLE;

56.           EXTI_Init(&EXTI_InitStructure);

57.

58. }

复制代码
