STM32示波器程序ILI9341_IO模拟源程序+Proteus仿真

[复制链接]
查看3 | 回复0 | 2020-6-28 18:39:29 | 显示全部楼层 |阅读模式
本文完整源码和仿真文件下载: stm32示波器完整代码和仿真文件.zip (552.18 KB, 售价: 5 工控币)

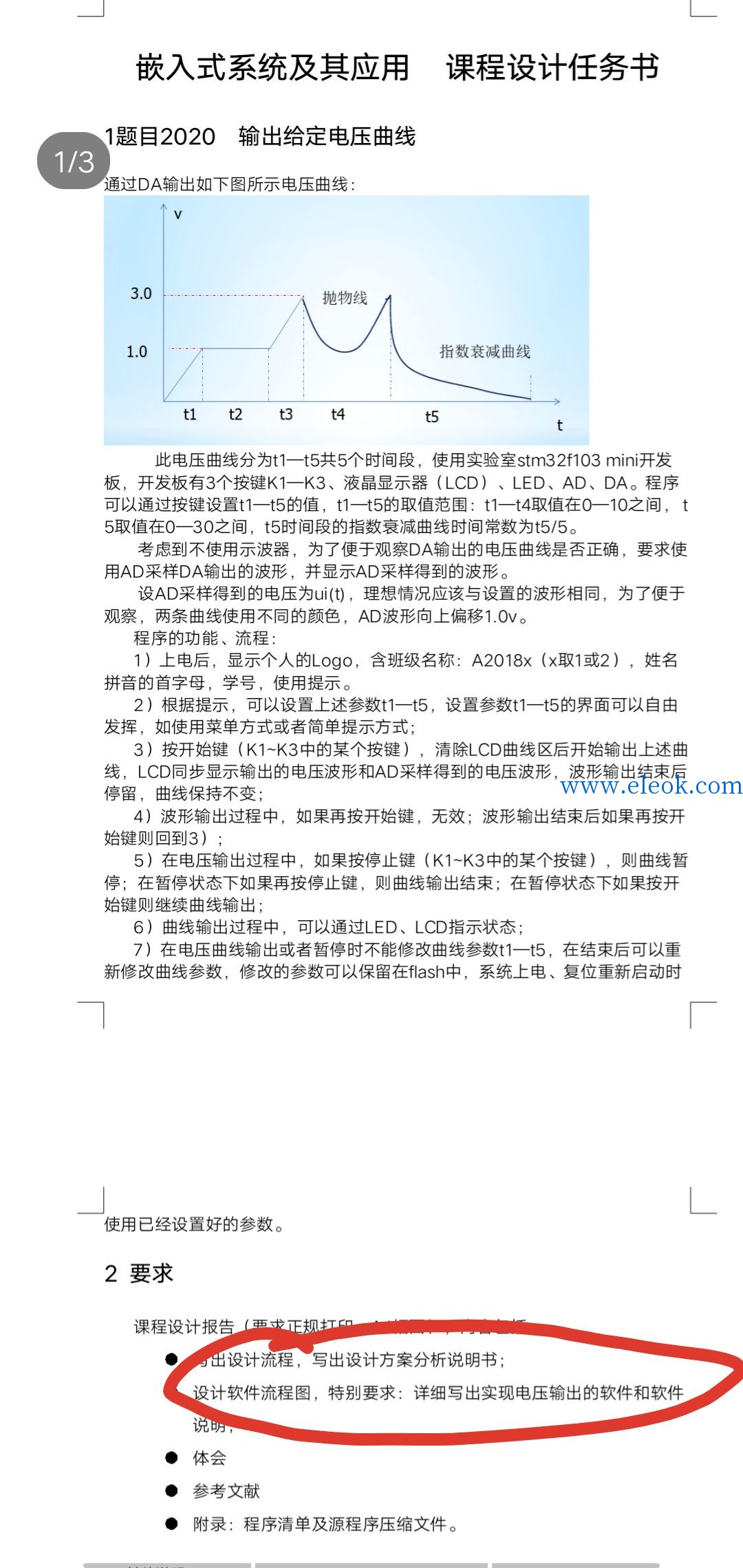

设计要求:见图片

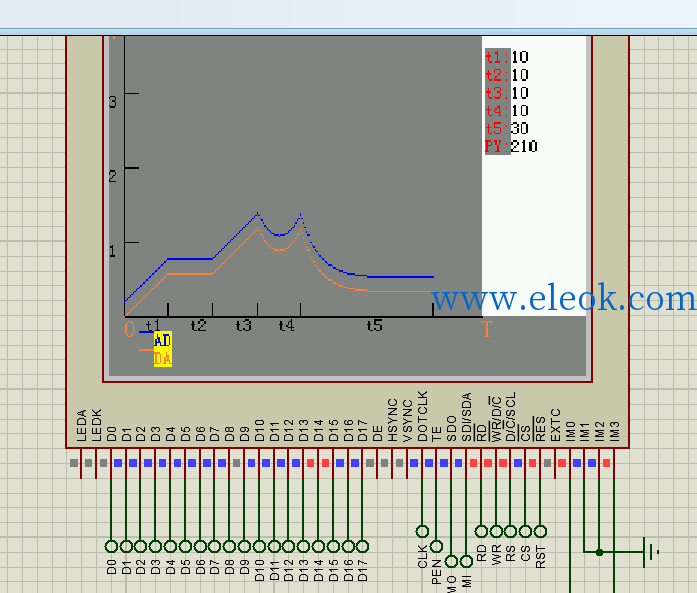

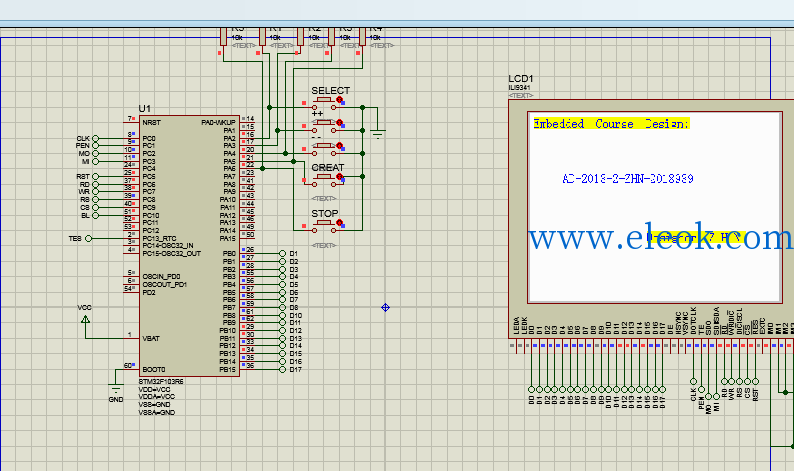

仿真原理图如下(proteus仿真工程文件可到本帖附件中下载)
1.png 2.png

部分源码:
  1. uint8 x_1= 0,y_1 = 0;
  2.         uint8 x_2= 0,y_2 = 0;
  3.         uint8 x_3= 0,y_3 = 0;
  4.         uint8 x_4= 0,y_4 = 0;
  5.         uint8 x_5= 0,y_5 = 0;
  6.         uint8 t4_PianYi_x = 0,t4_PianYi_y = 0;
  7.         uint8 t5_PianYi_x = 0,t5_PianYi_y = 0;
  8.         int i  = 0 ;
  9.
  10.                 for( i= 0;i<t1*3;i++)
  11.                 {                 x_1 = 10+ i;
  12.                                 y_1 = bmp_PianYi_y-x_1*1;
  13.                         GUI_DrawPoint(x_1,y_1-10,BLUE);//AD
  14.                         GUI_DrawPoint(x_1,y_1,BRRED);
  15.                 }
  16.                 for( i=0;i<10;i++)
  17.                 {
  18.                                 GUI_DrawPoint(x_1,200-i,BLACK);
  19.                 }
  20.                         Show_Str(x_1-(t1*3)/2,200,BLACK,GRAY,"t1",12,1);

  21.                                 x_2 = x_1;
  22.                                 y_2 = y_1;
  23.                 for( i = 0;i<t2*3;i++ )
  24.                 {
  25.                         x_2 ++;
  26.                         GUI_DrawPoint(x_2,y_2-10,BLUE);//AD
  27.                         GUI_DrawPoint(x_2,y_2,BRRED);
  28.                 }
  29.                                 for( i=0;i<10;i++)
  30.                 {
  31.                                 GUI_DrawPoint(x_2,200-i,BLACK);
  32.                 }
  33.                         Show_Str(x_2-(t2*3)/2,200,BLACK,GRAY,"t2",12,1);

  34.                 x_3=x_2;  y_3 =y_2;
  35.                 for( i= 0;i<t3*3;i++)
  36.                 {
  37.                         x_3 ++ ;
  38.                         y_3 = y_3 - 1;   //1&#206;a&#207;μêy
  39.                         GUI_DrawPoint(x_3,y_3-10,BLUE);//AD
  40.                         GUI_DrawPoint(x_3,y_3,BRRED);
  41.                 }
  42.                                 for( i=0;i<10;i++)
  43.                 {
  44.                                 GUI_DrawPoint(x_3,200-i,BLACK);
  45.                 }
  46.                         Show_Str(x_3-(t3*3)/2,200,BLACK,GRAY,"t3",12,1);

  47.                 t4_PianYi_x = x_3 + (t4*3)/2;
  48.                                 t4_PianYi_y = y_3 + (((t4/2)*3)*((t4/2)*3)*0.07);
  49.                 for( i = - (t4/2)*3;i< (t4/2)*3 ; i++ )
  50.                 {
  51.                         x_4 = t4_PianYi_x+i;
  52.                         y_4 = t4_PianYi_y+(- i*i*0.07);//1&#206;a&#207;μêy
  53.                         GUI_DrawPoint(x_4,y_4-10,BLUE);//AD
  54.                         GUI_DrawPoint(x_4,y_4,BRRED);
  55.                 }
  56.                 for( i=0;i<10;i++)
  57.                 {
  58.                                 GUI_DrawPoint(x_4,200-i,BLACK);
  59.                 }
  60.                         Show_Str(x_4-(t4*3)/2,200,BLACK,GRAY,"t4",12,1);                t5_PianYi_x = x_4 + (t5*3)/2;
  61.                 t5_PianYi_y = y_4 +  pow(0.92, -(t5*3)/2);
  62.         //        LCD_DrawLine(100, 10, 100, 200);
  63.                 for( i = - (t5*3)/2;i< (t5*3)/2 ; i++ )
  64.                 {
  65.                         x_5= t5_PianYi_x + i;
  66.                         y_5 = t5_PianYi_y - pow(0.92,i );
  67.                         GUI_DrawPoint(x_5,y_5-10,BLUE);//AD
  68.                         GUI_DrawPoint(x_5,y_5,BRRED);
  69.                 }
  70.                 for( i=0;i<10;i++)
  71.                 {
  72.                                 GUI_DrawPoint(x_5,200-i,BLACK);
  73.                 }
  74.                         Show_Str(x_5-(t5*3)/2,200,BLACK,GRAY,"t5",12,1);
  75.                 for(i = 0;i<10;i++ )
  76.                         {GUI_DrawPoint(20+i,210,BLUE);  Show_Str(30,210,BLUE,YELLOW,"AD",12,0);        }
  77.                for(i = 0;i<10;i++ )
  78.                         {GUI_DrawPoint(20+i,222,BRRED); Show_Str(30,222,BRRED,YELLOW,"DA",12,0);  }
  79.              for(i= 0;i<10;i++)
  80.                         {  GUI_DrawPoint(10+i,200-50,BLACK); Show_Str(0,200-50,BLACK,GRAY,"1",12,1);   }
  81.                 for(i= 0;i<10;i++)
  82.                         {  GUI_DrawPoint(10+i,200-100,BLACK); Show_Str(0,200-100,BLACK,GRAY,"2",12,1);   }
  83.                 for(i= 0;i<10;i++)
  84.                         {  GUI_DrawPoint(10+i,200-150,BLACK); Show_Str(0,200-150,BLACK,GRAY,"3",12,1);   }
  85.
  86.
  87. }
复制代码
