在AD设计PCB中可以使用的矢量格式的防静电等标记

[复制链接]
查看53 | 回复0 | 2021-3-25 01:10:51 | 显示全部楼层 |阅读模式

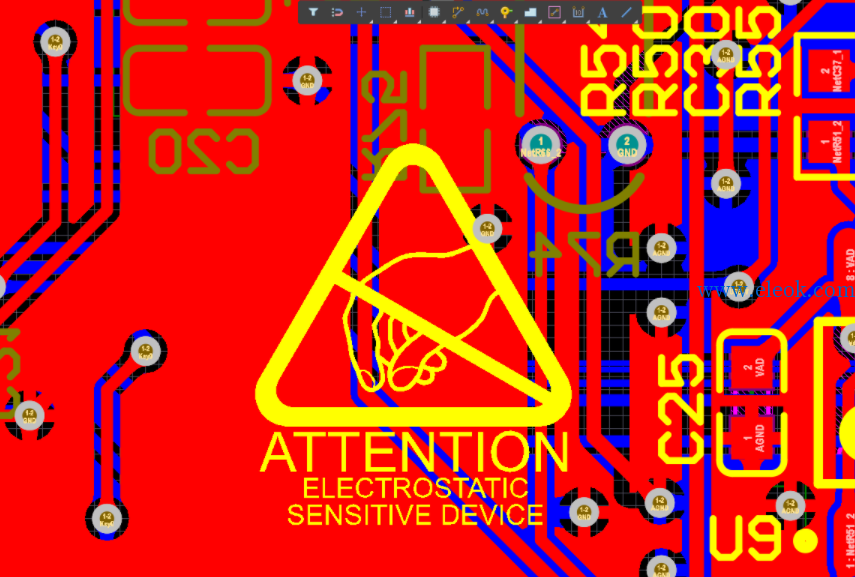

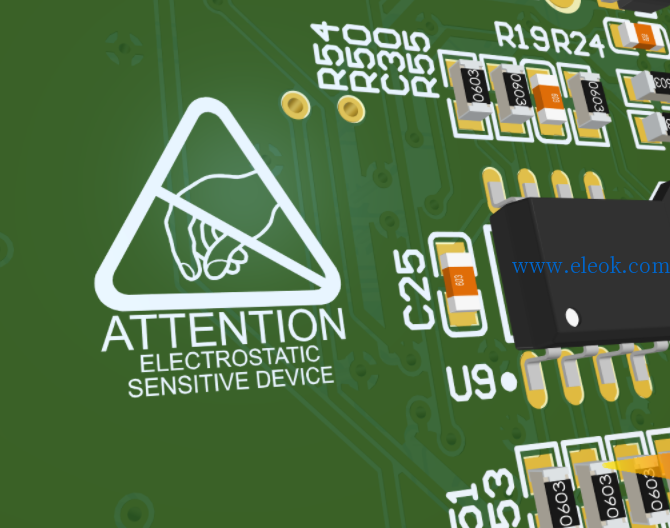

我们经常在AD中绘制PCB时需要在PCB的丝印上放置防静电、防高压等标识。图片形式的标识不仅不清晰,且制作麻烦,大小难以调整。

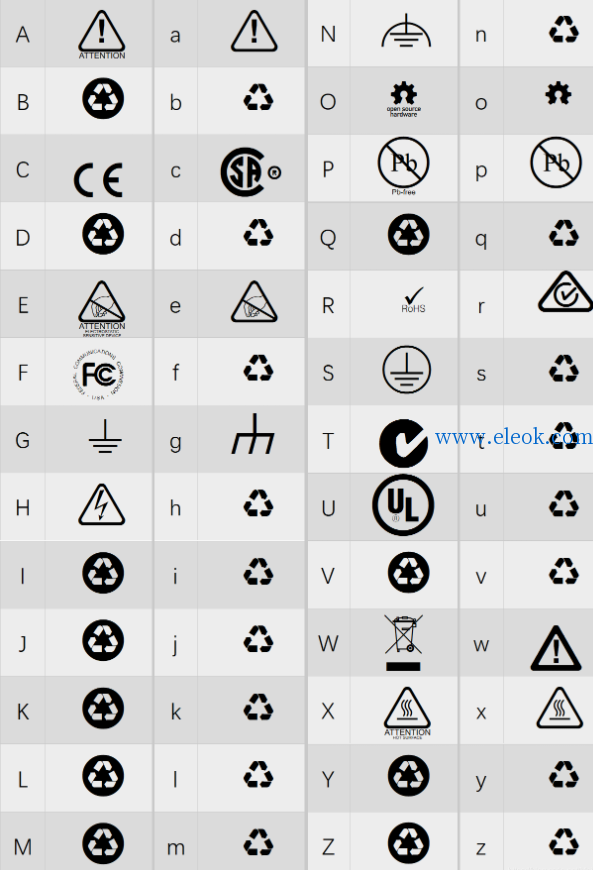

因此这里提供了一个TTF字体文件,使用该True Type Font即可以字符丝印的形式在AD中使用矢量格式的防静电等标识。
经测试,Altium Designer10使用正常,Protel99不能使用,即使用AD10放好这些矢量标记,然后将PCB版本转成99支持的格式,用99打开后只能看到AD中键入的字母而不是对应的矢量标记;PADS9.5中只能在PCB封装编辑器中使用,并且选择字体时选择一种名称很古怪的符号,这是我挨个试字体出来的结果,而在PADS LAYOUT中设计PCB界面下是找不到相关字体,使用不了这些矢量标记,但是,可以在AD档的PCB中复制这些适量标记,粘贴到PADS的PCB中,但是不能赋予它层的属性,它以一种被嵌入的“Picture (Metafile)”而存在。
Altium Designer软件里使用方法:
一、下载附件,先安装字体,

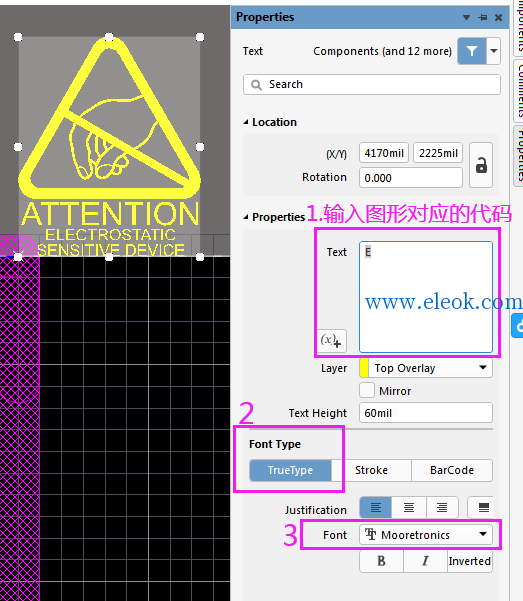

二、在PCB中放置字体,如图所示

下载:(字体名称:Mooretronics ) Mooretronics.zip (20.71 KB, 售价: 1 工控币)
