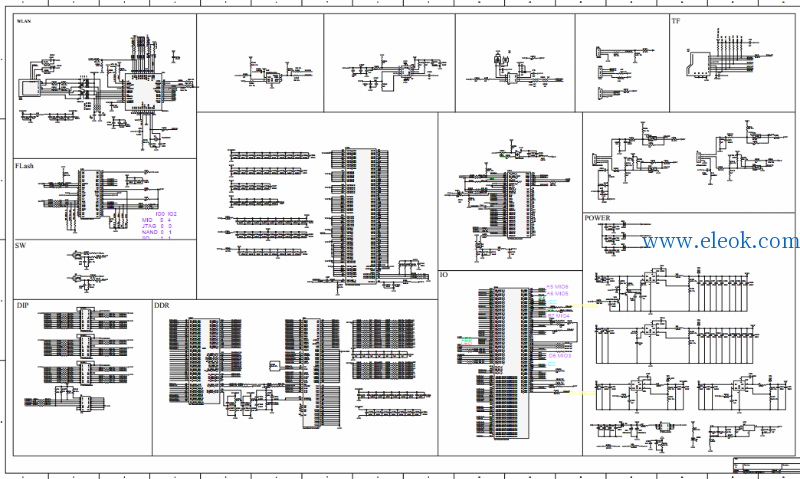

EBAZ4205方案PCB文件 原理图 还有转接板原理图

[复制链接]
查看48 | 回复0 | 2021-5-15 01:38:56 | 显示全部楼层 |阅读模式

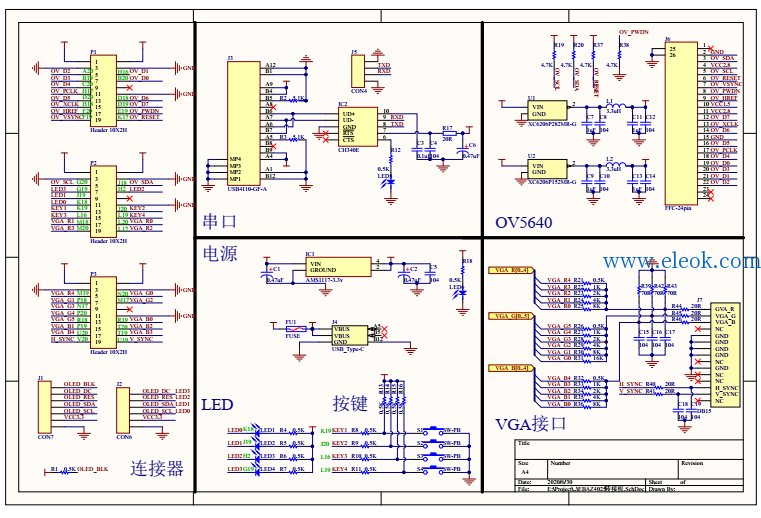

EBAZ4205的扩展板 采用Type-C供电添加了OV5640摄像头的接口,VGA显示,OLED显示,串口,按键,LED等常见外设
3.png 4.png 1.png 2.png

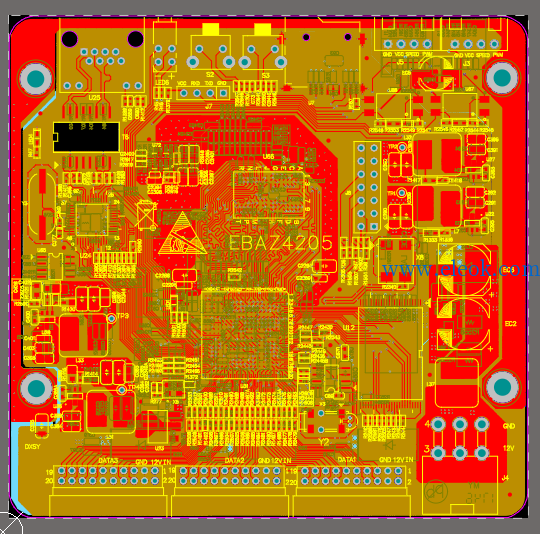

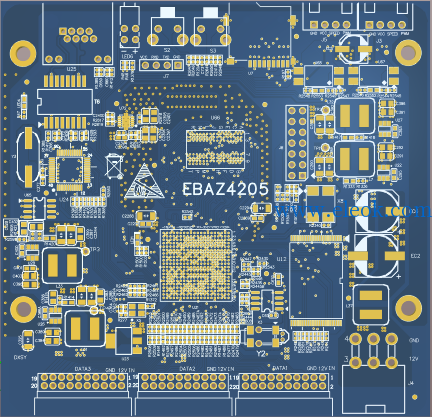

注意:附件内原理图是pdf格式的 电路图是Altium Designer pcb格式
EBAZ4205 PCB和原理图.rar (1.38 MB, 售价: 10 工控币)
