基于51单片机的热水器水温控制系统源程序与原理图

[复制链接]
查看52 | 回复0 | 2021-4-20 14:07:43 | 显示全部楼层 |阅读模式
附件里面有程序源码和电路原理图图sch文件
基于弱电控制强电的原理设计并制作一个温度控制系统,控制对象为水温。本课题要求能够利用STC89C52单片机实现水温的控制,运用显示屏显示出水的实时温度,并在此基础上控制调节水温加热到我们通过按钮设定的温度(其方式是通过加热或者自然降温),当加热到设定的温度时,利用单片机控制继电器,使其断开,进而使加热装置断电。
根据温度测量系统框图,所需的硬件电路主要有STC89C52单片机、DS18B20、加热电路和按按键电路等。首先由DS18B20实现数据的场采集,由按键输入设定值,数据进入单片机后,由单片机控制加热电路,或自然冷却,1602显示器来显示实测温度值

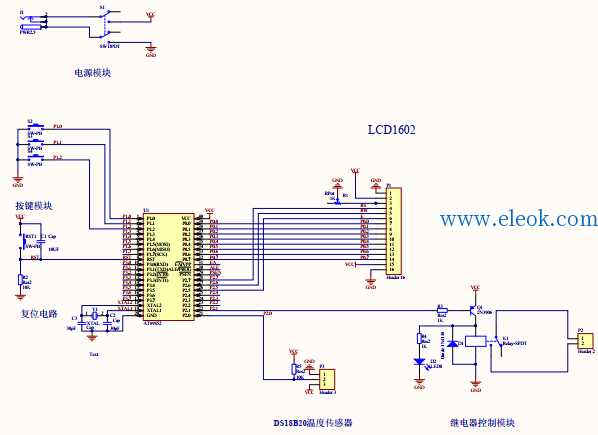

电路原理图截图如下:

水温控制系统sch原理图和C源码.zip (148.38 KB, 售价: 1 工控币)
