NTC热敏电阻与MAX6675热电偶测温 51单片机代码+Proteus仿真

[复制链接]
coolfire 发表于 2021-4-21 02:00:41 | 显示全部楼层 |阅读模式

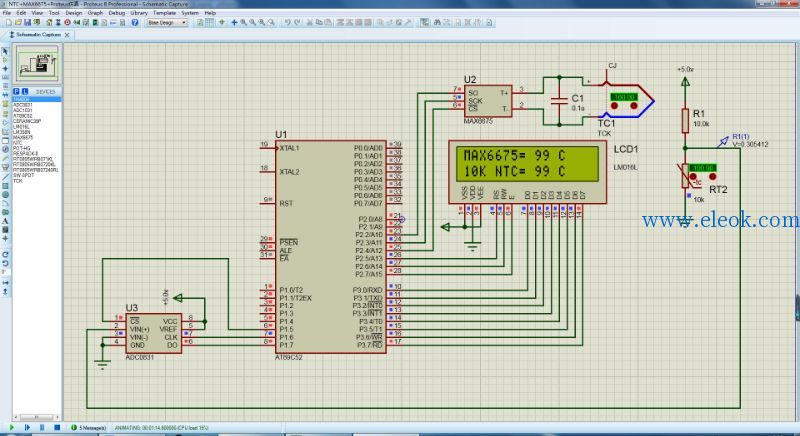

仿真原理图如下(完整51单片机源码和proteus仿真工程文件可到本帖附件中下载)
截图1.jpg 截图2.jpg

NTC MAX6675 Proteus仿真和程序源码.zip (576.41 KB, 售价: 5 E币)
 楼主| coolfire 发表于 2021-4-21 02:01:05 | 显示全部楼层
ntc 10K 3435与3950的区别主是B值上的区别,在阻值为10KΩ的NTC热敏电阻中,最常见的B值就是3435和3950这两个参数。
NTC热敏电阻的“b”值或β值表示曲线的形状,表示NTC热敏电阻的电阻和温度之间的关系。计算β值是元件选择过程中至关重要的一步,因为它给出了给定温度下的特性与特定应用的电阻。

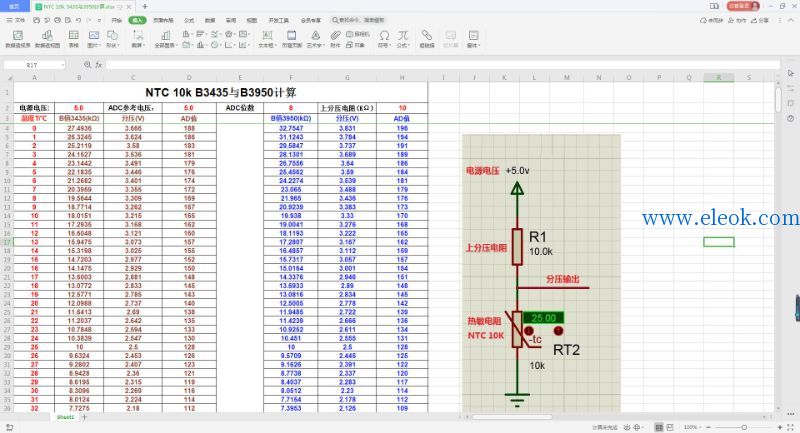

下表给出10K的ntc B值在3435及3950时的阻值有什么差异。同样标称阻为10K的情况下,B值不同,在同样的温度之下它们的阻值大小也会有所不同。

温度T

B值3435
B值3950
0
27.4936
32.7547
1
26.3245
31.1243
2
25.2119
29.5847
3
24.1527
28.1301
4
23.1442
26.7556
5
22.1835
25.4562
6
21.2682
24.2274
7
20.3959
23.065
8
19.5644
21.965
9
18.7714
20.9239
10
18.0151
19.938
11
17.2935
19.0041
12
16.6048
18.1193
13
15.9475
17.2807
14
15.3198
16.4857
15
14.7203
15.7317
16
14.1475
15.0164
17
13.6003
14.3376
18
13.0772
13.6933
19
12.5771
13.0816
20
12.0988
12.5005
21
11.6413
11.9485
22
11.2037
11.4239
23
10.7848
10.9252
24
10.3839
10.451
25
10
10
26
9.6324
9.5709
27
9.2802
9.1626
28
8.9428
8.7738
29
8.6195
8.4037
30
8.3096
8.0512
31
8.0124
7.7154
32
7.7275
7.3953
33
7.4541
7.0903
34
7.1919
6.7995
35
6.9403
6.5221
36
6.6987
6.2576
37
6.4669
6.0051
38
6.2442
5.7642
39
6.0304
5.5342
40
5.825
5.3146
41
5.6276
5.1049
42
5.438
4.9045
43
5.2557
4.713
44
5.0804
4.53
45
4.9119
4.3551
46
4.7498
4.1878
47
4.5939
4.0278
48
4.4439
3.8748
49
4.2995
3.7283
50
4.1605
3.5882
51
4.0268
3.454
52
3.898
3.3255
53
3.7739
3.2025
54
3.6544
3.0846
55
3.5393
2.9717
56
3.4284
2.8635
57
3.3215
2.7597
58
3.2185
2.6603
59
3.1191
2.5649
60
3.0234
2.4734
61
2.931
2.3856
62
2.8419
2.3014
63
2.7559
2.2206
64
2.6729
2.1431
65
2.5929
2.0686
66
2.5156
1.997
67
2.441
1.9283
68
2.369
1.8623
69
2.2994
1.7989
70
2.2322
1.738
