51单片机K型热电偶测控系统程序源码 Proteus仿真电路图,

[复制链接]
查看2 | 回复0 | 2021-5-10 01:25:35 | 显示全部楼层 |阅读模式
高温测控系统,具有良好的人机交互,PWM控制里面有Proteus仿真图,源程序,
元器件清单元件    型号    数量
单片机    AT89C51    1
电容    30pf    2
电容    10uf    1
晶振    12MHZ    1
电阻    10k    1
电阻    1k    5
电阻    100欧    1
三极管    PNP    5
蜂鸣器    有源    1
LED    红色    1
按钮        6
热电偶    TCN    4
模数芯片    MAX6675    4
显示器    LCD1602    1
排阻    10k    1
继电器    5V    4

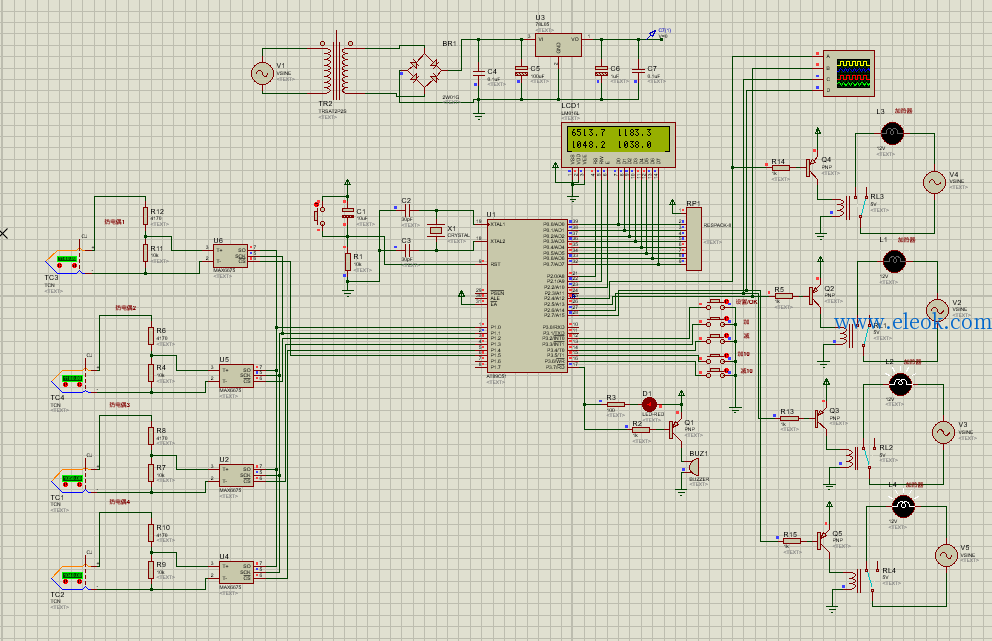

仿真原理图如下(proteus仿真工程文件和单片机c源程序可到本帖附件中下载)


元件清单.xlsx (8.01 KB)

单片机C源程序和仿真工程文件.zip (235.09 KB, 售价: 5 工控币)
