STM32仿FX3U PLC源代码程序和PCB文件 注释很详细 适合理解吃透

[复制链接]
taoyua 发表于 2021-5-16 03:58:46 | 显示全部楼层 |阅读模式
CPU需要:STM32F103--RAM内存不小于64K        Flash内存不小于256K,本代码已兼容STM32F103RCT6、VBT6、VCT6、RDT6、VET6测试通过。完整源程序和电路图PCB文件在附件中。
BOM物料表文件: bom.xlsx (13.02 KB)
原理图为PDF格式: STM32_FX3U原理图.pdf (261.4 KB, 售价: 1 E币)
PCB文件用protel或者ad打开: STM32_FX3U_PCB.zip (246.16 KB, 售价: 5 E币)
完整C源码程序: stm32_fx3u_keil4_c_code.zip (8.59 MB, 售价: 10 E币)
完善了PLSY、PLSR等指令;更新了2路485,AD多路分配,VET6最多可达14路AD,2路DA;新增DECO、ENCO、SEGD共3条指令;新增CAN总线功能;完善掉电保持数据处理;修复Modbus的01和02功能码BUG;新增2路Y0和Y1高速输出,PLSY和PWM;C200以上死机问题;新增2路AB编码器模式以及2路外部脉冲计数;C200以上死机问题;新增MC和MCR指令;新增MC和MCR指令;修复定时器大BUG,问题现象是多个定时器同时使用时相互干扰;新增FOR和NEXT指令;对串口通信功能优化,实现了RS232通信口波特率自适应功能,即可自动适应波特率为9600和19200;新增循环FOR、循环结束NEST 2条指令;新增RTC时钟功能星期D8019、年D8018、月D8017、日D8016、时D8015、分D8014、 秒D8013;新增在线监控写入功能函数,并调试通过;解决当PLC为STOP时,将T、D、C以及M清零,与FX2N的PLC一致;解决用三菱软件下载程序过程中就运行的问题;解决远程运行几次才RUN的问题;

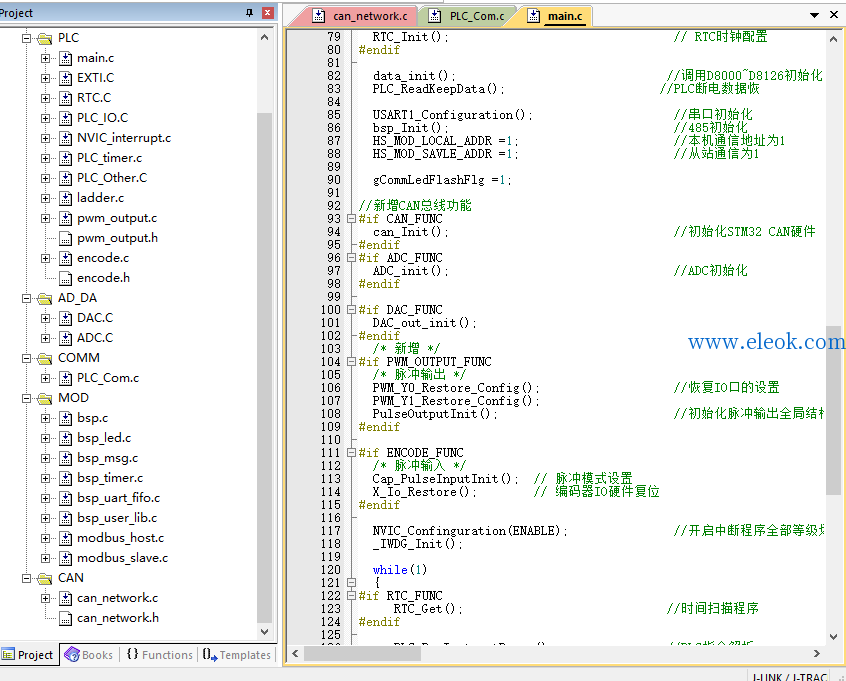

C源代码可以在Keil 4和Keil 5开发环境中顺利编译。

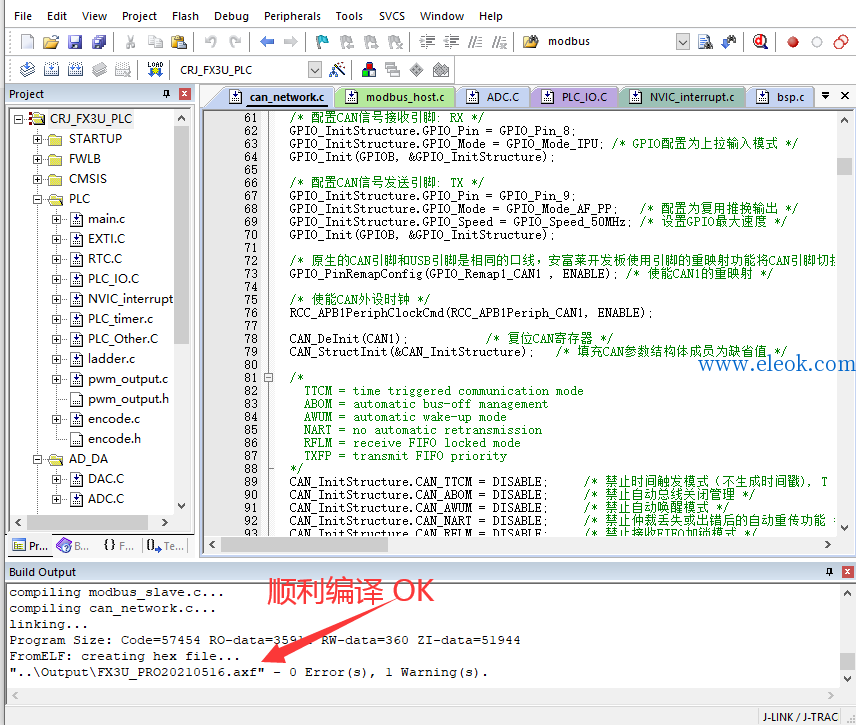

Keil 4环境编译:

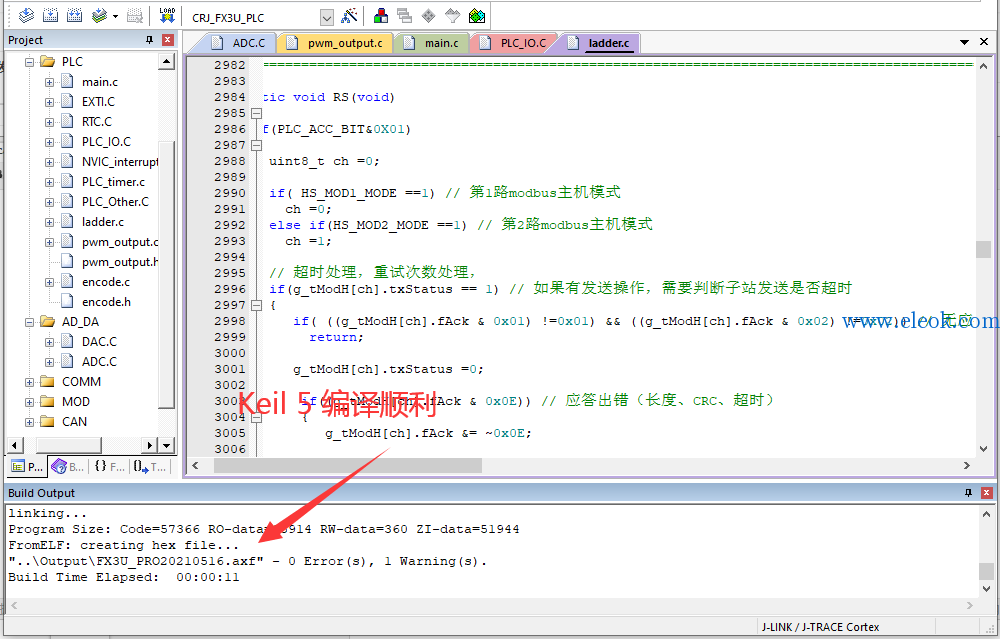

Keil 5环境编译:

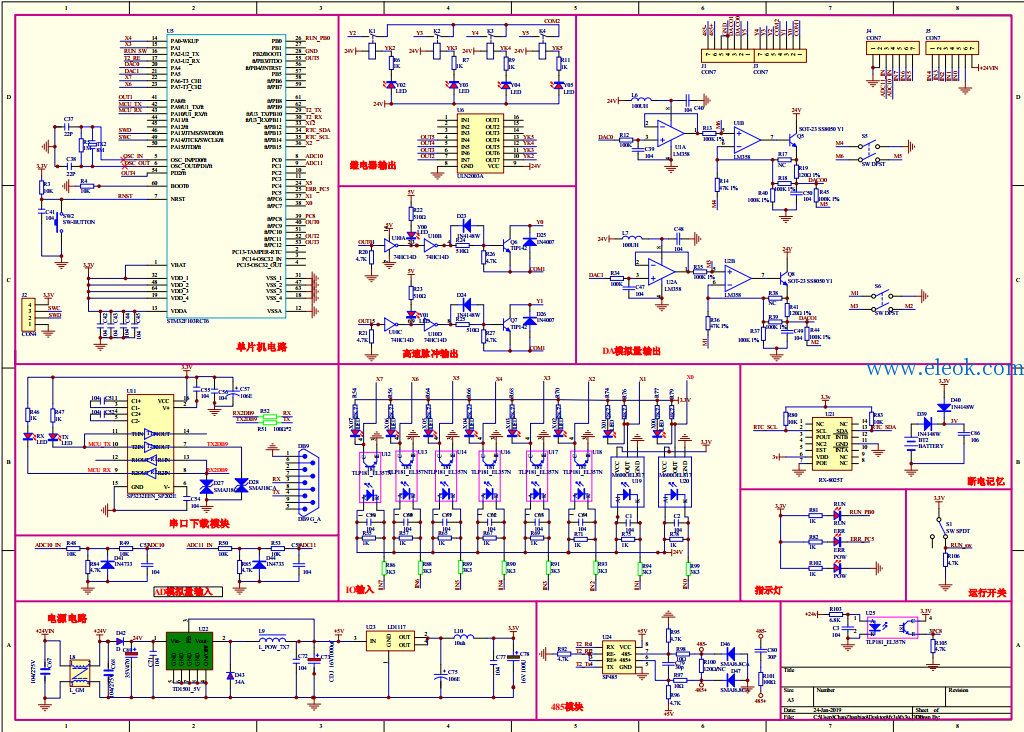

原理图预览:

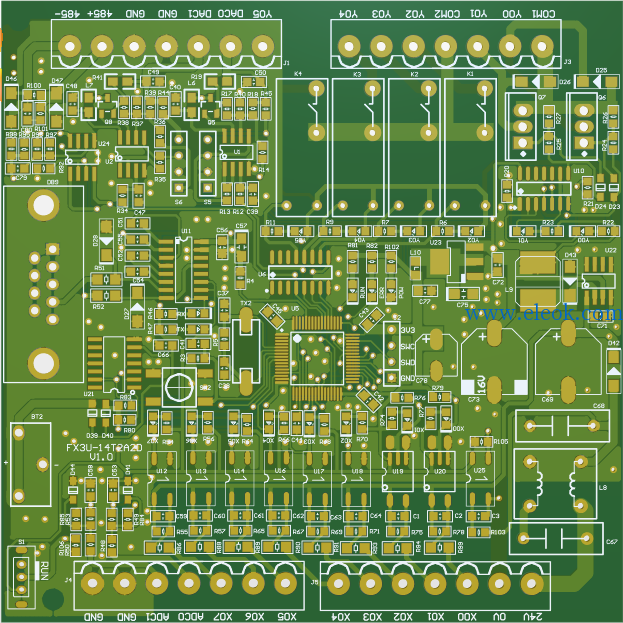

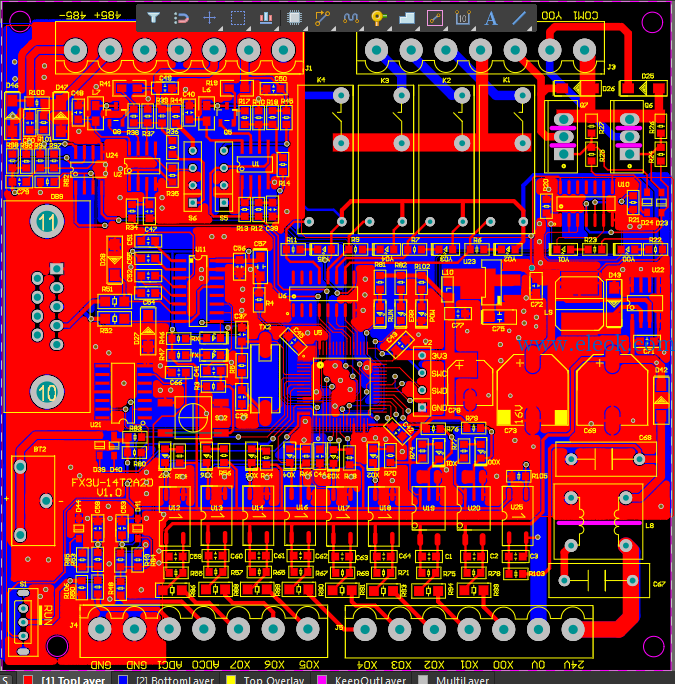

PCB预览:
1.png 2.png


njshenxian 发表于 2021-5-24 23:36:59 | 显示全部楼层
我需要原理图
trungkien20188 发表于 2021-9-9 14:48:49 | 显示全部楼层
How does this FX3U program communicate with the HMI monitor
function888 发表于 2021-10-5 15:58:51 | 显示全部楼层
好东西,谢谢分享
lvchacha 发表于 2023-12-14 20:46:47 | 显示全部楼层
应该是好东西
djyily 发表于 2024-3-5 14:31:38 | 显示全部楼层
你这个有样品吗?想直接买来测试可以不
yyunju 发表于 2024-8-4 10:08:25 | 显示全部楼层
好东西,谢谢分享
gonglizhao 发表于 2024-9-2 10:21:04 | 显示全部楼层
好东西,谢谢分享
stmmcu 发表于 3 天前 | 显示全部楼层
谢谢分享
