51单片机18B20+TM1620共阴极数码管显示温度

[复制链接]
查看3 | 回复0 | 2021-6-9 02:04:11 | 显示全部楼层 |阅读模式

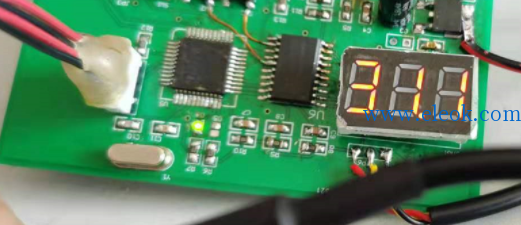

程序是18B20温度传感器+TM1620,我使用的是共阴极数码管。 1.png

部分源码:(完整源码请下载附件)
  1. #include "tm1260.h"

  2. //---重定义关键词---//

  3. void sendDataToTM1620(unsigned char sdata){
  4. //在时钟的上升沿进行移位写入,低位先传
  5.         unsigned char a;
  6.          stb = 0;
  7.         _nop_();
  8.         _nop_();

  9.         for(a=0;a<8;a++){
  10.                 if(sdata&0x01)
  11.                         din = 1;
  12.                 else
  13.                         din = 0;
  14.                 sdata >>= 1;
  15.                 clk = 0;
  16.                 _nop_();
  17.                 _nop_();
  18.                 clk = 1;

  19.         }

  20. }
  21. void initialTM1620(int temp){
  22.   unsigned char i,TempNum[4]={0};
  23.         unsigned char code TubYinNum[11]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f };//0-9 //共阴极
  24.         unsigned char code TubYanNum[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90 };//0-9
  25.
  26.         TempNum[0] = TubYinNum[temp/100];//温度十位
  27.         TempNum[1] = TubYinNum[temp%100/10];//温度个位
  28.         TempNum[1] = TempNum[1]|0x80;//加上小数点
  29.         TempNum[2] = TubYinNum[temp%10];//温度小数点
  30.
  31.         stb = 1;
  32.   din = 1;
  33.   clk = 1;
  34.         _nop_();
  35.         stb = 0;
  36.         sendDataToTM1620(0x02);//显示模式设置,设置为6个GRID,8个SEG
  37.         stb = 1;
  38.         _nop_();
  39.         stb = 0;
  40.         sendDataToTM1620(setAddrMode);//固定地址 44
  41. //  sendDataToTM1620(0x0C);//显示寄存器的c0H单元开始
  42.         //地址数据清零
  43.         for(i=0;i<3;i++){//因为控制的是3位数码管,所以这里循环只有3
  44.                 stb = 1;
  45.                 _nop_();
  46.                 stb = 0;
  47.                 _nop_();
  48.                 sendDataToTM1620(0xc0+i*2);//选择要写入的地址
  49.                 sendDataToTM1620(TempNum[ i]);//写入数值

  50.         }
  51.         //设置亮度和开关
  52.         stb = 1;
  53.         _nop_();
  54.         stb = 0;
  55.         _nop_();
  56.         //0x88是最暗的,8F是最亮的这期间的数可以任意选
  57.        //当时还带着蓝牙模块,大体测了下亮度设为88的情况下电流好像是120ma左右(图片是80的亮度),8F大约是180ma左右。
  58.         sendDataToTM1620(0x88);//显示控制参数,点亮数码屏幕,亮度可以通过改变低三位调节
  59.         stb = 1;
  60.         _nop_();
  61. }
  62. void OffTM1620()
  63. {//息屏函数
  64.         stb = 1;
  65.         _nop_();
  66.         stb = 0;
  67.         _nop_();
  68.         sendDataToTM1620(0x80);//关闭显示
  69.         stb = 1;
  70.         _nop_();
  71. }
复制代码
