51单片机+PCF8591波形发生器Proteus仿真程序

[复制链接]
查看6 | 回复0 | 2021-6-25 02:08:27 | 显示全部楼层 |阅读模式
可进行3种波形转换

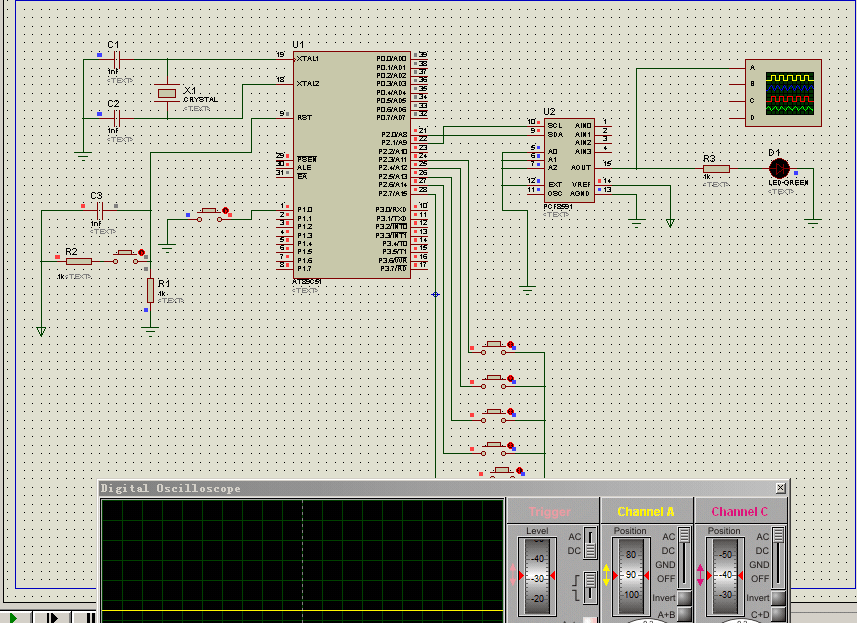

仿真原理图如下(proteus仿真工程文件和完整程序源码可到本帖附件中下载)
部分源码:完整源码见附件
  1. void write_byte(uchar date) //写一字节数据
  2. {
  3.     uchar i,temp;
  4.     temp=date;
  5.     for(i=0;i<8;i++)
  6.     {
  7.         temp=temp<<1; //左移一位 移出的一位在CY中
  8.         SCL=0;          //只有在scl=0时sda能变化值
  9.         delay();
  10.         SDA=CY;
  11.         delay();
  12.         SCL=1;
  13.         delay();
  14.     }
  15.     SCL=0;
  16.     delay();
  17.     SDA=1;
  18.     delay();
  19. }

  20. void write_add(uchar control,uchar date)
  21. {
  22.     start();
  23.     write_byte(PCF8591);    //10010000  前四位固定 接下来三位全部被接地了 所以都是0 最后一位是写 所以为低电平
  24.     respons();
  25.     write_byte(control);
  26.     respons();
  27.     write_byte(date);
  28.     respons();
  29.     stop();
  30.
  31. }
复制代码

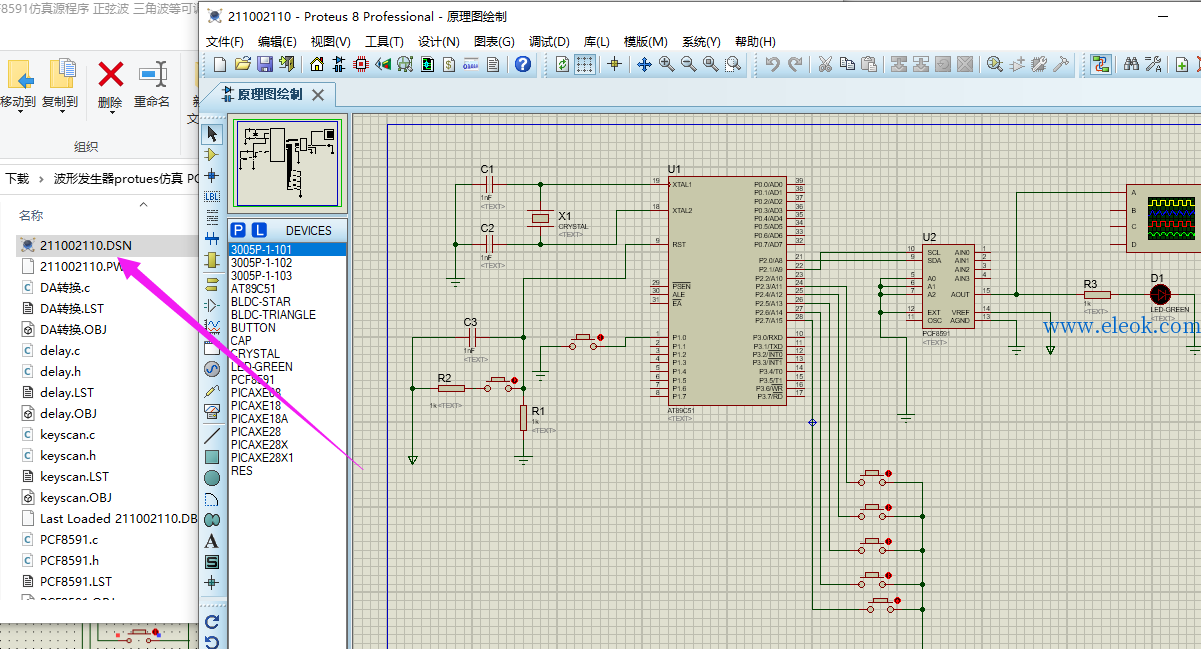

波形发生器protues仿真 PCF8591仿真源程序 正弦波 三角波等可调.zip (117.97 KB, 售价: 1 工控币)
