用51单片机实现流水线打包计数器程序+Proteus仿真

[复制链接]
查看4 | 回复0 | 2021-7-6 16:20:43 | 显示全部楼层 |阅读模式
设计要求:
1.检测流水线上有无物品,无物品显示P。
2.有物品通过开始计数并在数码管上显示,每计满100个,蜂鸣器响一下,提醒工作人员打包。
3.通过按键可以修改计件数。

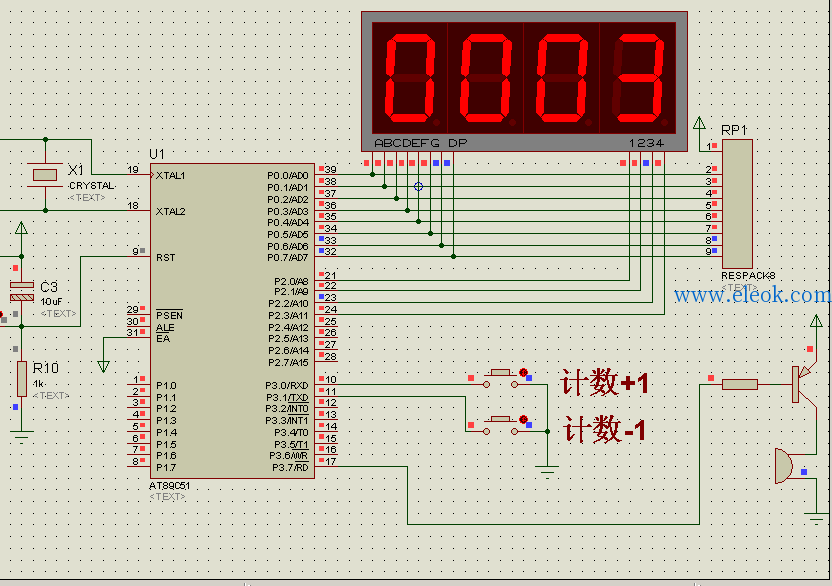

仿真原理图如下(proteus仿真工程文件可到本帖附件中下载)

部分源码:完整请下载附件
  1. #include <reg51.h>

  2. #define uchar unsigned char
  3. #define uint unsigned int

  4. sbit FMQ=P3^7;
  5. //按键
  6. sbit K1=P3^0;
  7. sbit K2=P3^1;
  8. bit flag_KEY=0; //按键松开标志位

  9. //数码管引脚
  10. sbit Num1=P2^0;
  11. sbit Num2=P2^1;
  12. sbit Num3=P2^2;
  13. sbit Num4=P2^3;
  14. unsigned char ScanTime=1; //数码管4个位

  15. unsigned int Num=0;




  16. //数码管段码表
  17. unsigned char code SEG_Tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00};
  18. /*-------------------------------------
  19.                             数码管显示
  20. ---------------------------------------*/
  21. void display()
  22. {
  23.         P0=0x00;
  24.         P2=0xFF;
  25.   switch(ScanTime)
  26.         {
  27.           //----------数码管第1位--------------
  28.                 case 1:
  29.                         if(Num==0)
  30.                         {
  31.                                 P0=0x00;
  32.                         }
  33.                         else
  34.                         {
  35.                                 P0=SEG_Tab[Num/1000];
  36.                         }
  37.

  38.                                 Num1=0;
  39.                 break;
  40.           //-----------数码管第2位-------------
  41.                 case 2:
  42.                         if(Num==0)
  43.                         {
  44.                                 P0=0x00;
  45.                         }
  46.                         else
  47.                         {
  48.                                 P0=SEG_Tab[Num/100%10];
  49.                         }
  50.
  51.
  52.                         Num2=0;
  53.                 break;
  54.                 //-----------数码管第3位-------------
  55.                 case 3:
  56.                         if(Num==0)
  57.                         {
  58.                                 P0=0x00;
  59.                         }
  60.                         else
  61.                         {
  62.                                 P0=SEG_Tab[Num/10%10];
  63.                         }
  64.
  65.
  66.                           Num3=0;
  67.                 break;
  68.                 //-----------数码管第4位-------------
  69.                 case 4:
  70.                         if(Num==0)
  71.                         {
  72.                                 P0=0x73;
  73.                         }
  74.                         else
  75.                         {
  76.                                 P0=SEG_Tab[Num%10];
  77.                         }
  78.
  79.                         Num4=0;
  80.                 break;
  81.          //------------------default---------------
  82.                 default: break;
  83.         }
  84.
  85.         //-----数码管循环------
  86.         ScanTime++;
  87.         if(ScanTime>4)
  88.         {
  89.                 ScanTime=1;//循环扫描
  90.         }
  91. }

  92. /*-------------------------------------
  93.                             按键扫描
  94. ---------------------------------------*/
  95. void keyscan()
  96. {
  97.         if(K1==0)
  98.         {
  99.                 if(flag_KEY==1)//按键只响应1次
  100.                 {
  101.                         flag_KEY=0;
  102.
  103.                         if(Num<999)
  104.                         {
  105.                                 Num++;
  106.                         }
  107.                 }
  108.         }
  109.         else if(K2==0)
  110.         {
  111.                 if(flag_KEY==1)//按键只响应1次
  112.                 {
  113.                         flag_KEY=0;
  114.
  115.                         if(Num>0)
  116.                         {
  117.                                 Num--;
  118.                         }
  119.                 }
  120.         }
  121.   else//按键松开
  122.   {
  123.           flag_KEY=1;
  124.   }
  125. }


  126. void delay_ms(unsigned int ms)// 延时子程序
  127. {
  128.   unsigned int a,b;
  129.   for(a=ms;a>0;a--)
  130.   for(b=123;b>0;b--);
  131. }
  132. /*-------------------------------------
  133.                             主函数
  134. ---------------------------------------*/
  135. void main()
  136. {
  137.         while(1)
  138.         {
  139.                 display();
  140.                 keyscan();
  141.                 delay_ms(10);
  142.                 if(Num>=100)
  143.                 {
  144.                         FMQ=0;
  145.                 }
  146.                 else
  147.                 {
  148.                         FMQ=1;
  149.                 }
  150.         }
  151. }
复制代码
完整源码和proteus仿真文件: 计数.rar (47.75 KB, 售价: 2 工控币)
