STC89 51单片机led点阵万年历DS3231代码和PCB文件分享

[复制链接]
查看10 | 回复0 | 2021-7-12 01:15:13 | 显示全部楼层 |阅读模式
本次分享了底板的PCB文件,各位可以自己直接去打样。
STC89C52RC,使用11.0592M晶振,点阵模块全部使用74HC595驱动。

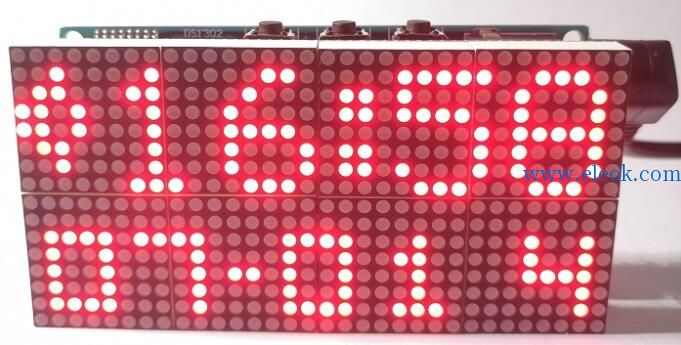

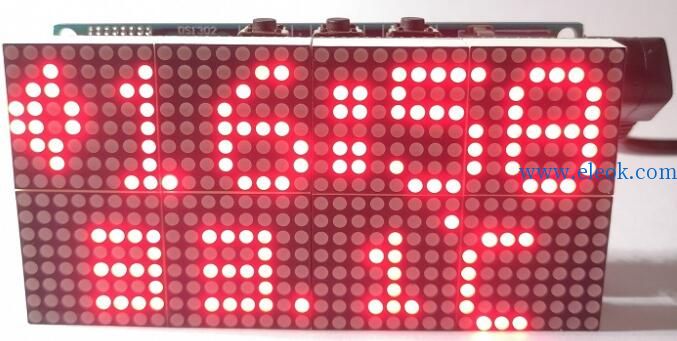

程序是DS3231的时钟+DS18B20温度,三个按键调节时间。LED 16X32 点阵模块做显示,5V供电。

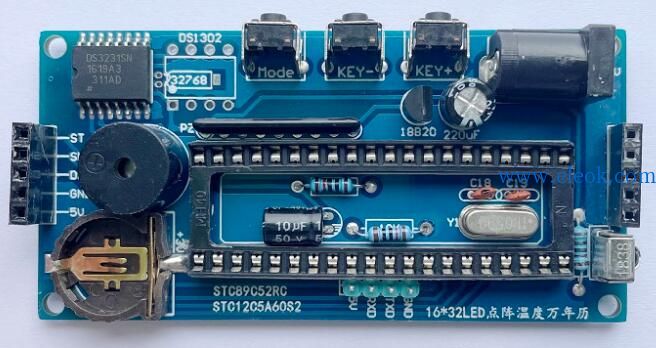

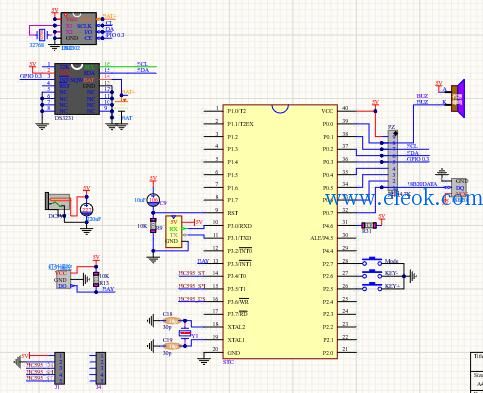

pcb、原理图、单片机源码、BOM物料表在文尾附件处:

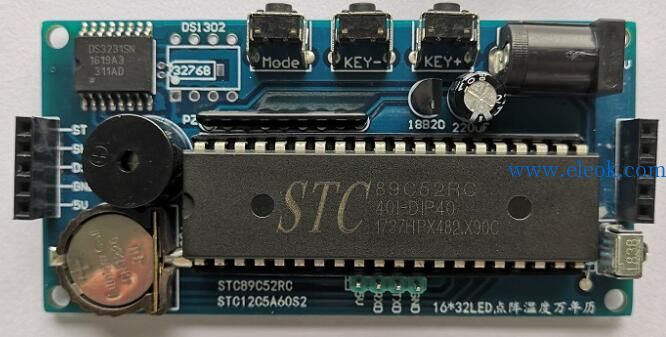

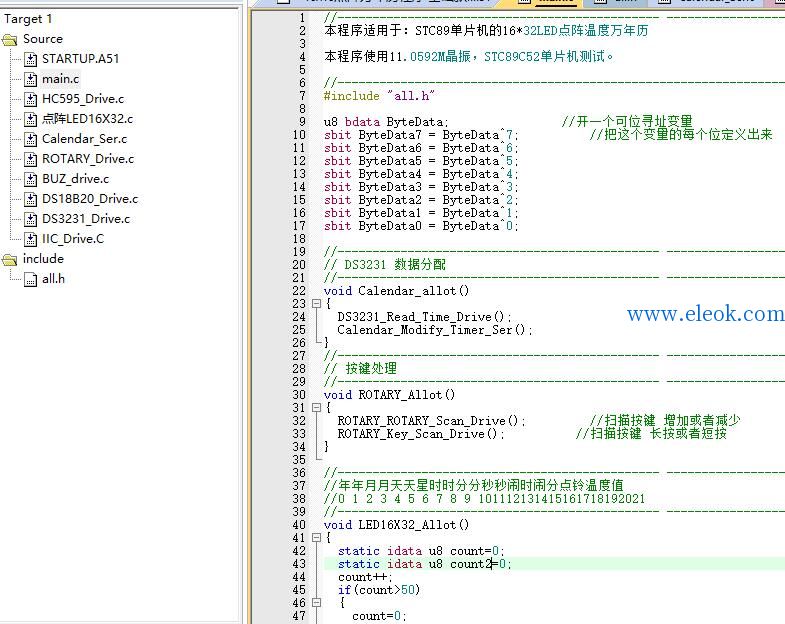

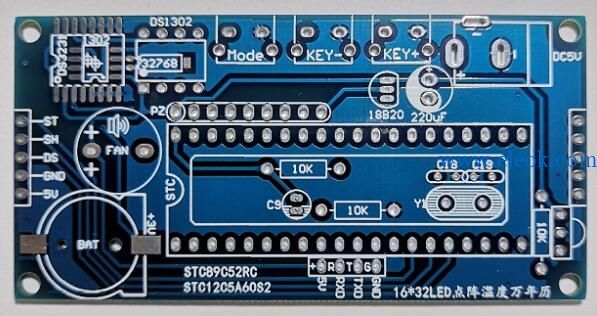

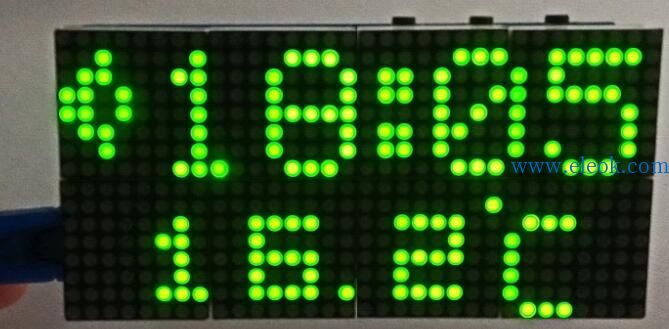

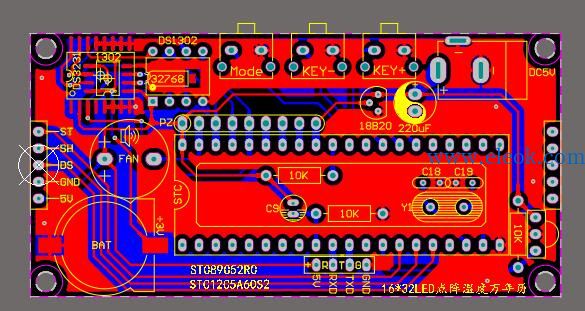

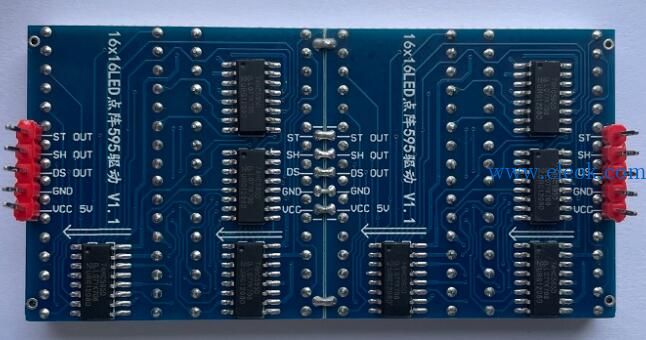

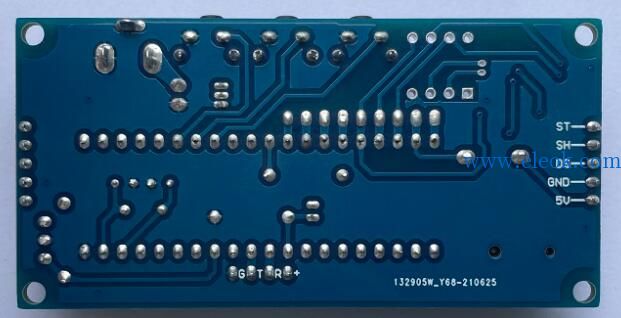

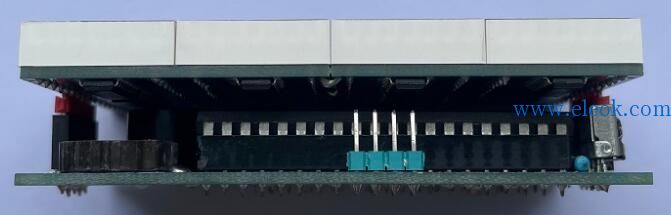

13.jpg 11.jpg 1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg 10.jpg

BOM物料表 .xls (9 KB)
