简易51单片机报警器Proteus仿真图与程序

[复制链接]
查看91 | 回复0 | 2021-7-20 16:30:26 | 显示全部楼层 |阅读模式
简易报警器:当第一次触发时发出报警信号,延时6s后报警信号停止。从停止后计时10s内没有第二次触发则复位,10s内触发第二次则持续报警,只可由复位键复位。
采用定时器0进行10s计时,定时器1为无源蜂鸣器提供频率500hz的方波。

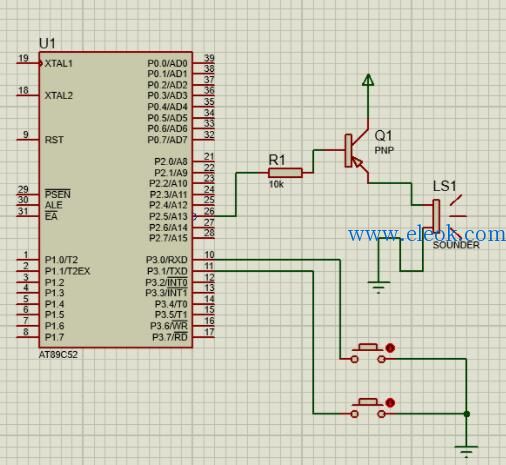

仿真原理图如下(proteus仿真工程文件可到本帖附件中下载)
单片机源程序如下:
  1. #include<reg52.h>
  2. #define uint unsigned int
  3. #define uchar unsigned char
  4. sbit beep=P2^5;
  5. sbit keyalarm=P3^1;
  6. sbit keyreset=P3^0;
  7. //sbit tensled=P2^1;
  8. uchar flag,timer0,timer1,alarm;
  9. void Timer0Init()//定时器0用来计时
  10. {
  11.         TMOD|=0X01;//选择为定时器模式,工作方式1,仅用TR0打开启动。
  12.     TH0 = 0x3c;        //配置50ms定时
  13.         TL0 = 0xb0;
  14.         ET0 = 1;        //打开定时器中断
  15.         EA = 1;         //打开总中断
  16. }
  17. void Timer1Init() //定时器1用来控制蜂鸣器
  18. {
  19.         TMOD|=0X10;//选择为定时器模式,工作方式1,仅用TR1打开启动。
  20.     TH1 = 0xfc;        //配置1毫秒定时
  21.         TL1 = 0x18;
  22.         ET1 = 1;        //打开定时器中断
  23.         EA = 1;         //打开总中断
  24.         TR1=1;
  25. }

  26. void Delay1ms(uint y)//延时1ms
  27. {
  28.         uint x;
  29.         for( ; y>0; y--)
  30.         {
  31.                 for(x=123; x>0; x--);
  32.         }
  33. }
  34. void keypros()
  35. {
  36.   if(keyalarm==0&&flag==0)//第一次按键
  37.   {
  38.         Delay1ms(1);   //消除抖动 一般大约1ms
  39.                 if(keyalarm==0)         //再次判断按键是否按下
  40.                 {
  41.                         flag++;                         //按键次数+1
  42.                         alarm=1;                 //第一次按键响6s后关闭
  43.                         Delay1ms(6000);
  44.                         alarm=0;
  45.                         TR0=1;        // 启动定时器
  46.                 }
  47.                 while(!keyalarm);         //检测按键是否松开
  48.   }
  49.   else if(keyalarm==0&&flag>=1&&timer0<=200)//若10s内再次按键
  50.   {
  51.         Delay1ms(1);   //消除抖动 一般大约1ms
  52.                 if(keyalarm==0)         //再次判断按键是否按下
  53.                 {
  54.                         alarm=1;//警报一直响
  55.                         flag++;
  56.                 }
  57.                 while(!keyalarm);         //检测按键是否松开
  58.   }
  59.   else if(keyreset==0)
  60.   {
  61.         Delay1ms(1);   //消除抖动 一般大约1ms
  62.                 if(keyreset==0)         //再次判断按键是否按下
  63.                 {
  64.                         alarm=0; //关闭警报
  65.                         TR0=0;         //关闭定时器
  66.                         timer0=0; //定时器计数值归零
  67.                         flag=0;          //清除按键次数
  68.                 }
  69.                 while(!keyreset);         //检测按键是否松开
  70.   }
  71.
  72. }
  73. void autoreset()
  74. {
  75. if(flag==1&&timer0>200)//10s内未按第二次则自动复位
  76. {
  77.         TR0=0;        //关闭定时器
  78.          timer0=0;//定时器计数值归零
  79.         flag=0;        //清除按键次数
  80. }
  81. }
  82. void main()
  83. {
  84.    Timer0Init();//定时器0初始化
  85.    Timer1Init();//定时器1初始化
  86.    alarm=0;         //关闭警报
  87.    while(1)
  88.    {
  89.     keypros();
  90.     autoreset();
  91.    }
  92. }
  93. void time0(void) interrupt 1
  94. {
  95.         TH0 = 0x3c;        //配置50ms定时
  96.         TL0 = 0xb0;
  97.         timer0++;  //定时器0中断每50ms计数值+1
  98. }
  99. void time1(void) interrupt 3
  100. {
  101.         TH1 = 0xfc;        //配置1毫秒定时
  102.         TL1 = 0x18;
  103.         timer1++;        //timer0开始计数,每1毫秒加一
  104.                    if(timer1>2)  //PWM周期为2毫秒
  105.                 {
  106.                         timer1=0;
  107.                 }
  108.                 if(timer1 <alarm)
  109.                 {
  110.                         beep=1;
  111.                 }
  112.                 else
  113.                 {
  114.                         beep=0;
  115.                 }
  116. }
复制代码
仿真代码下载: 报警器.rar (39.85 KB, 售价: 1 工控币)
