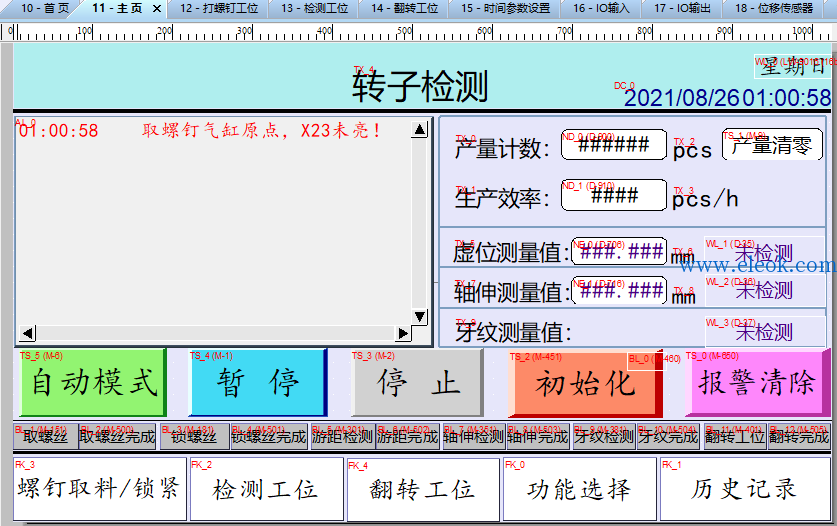

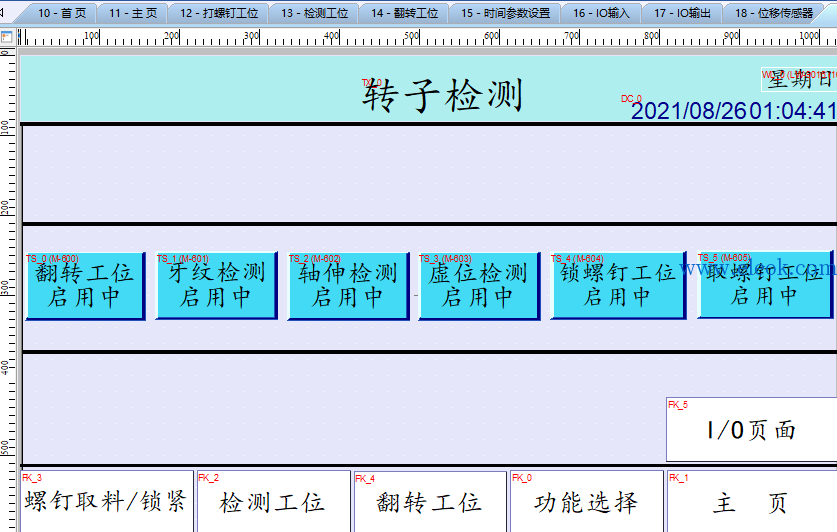

[综合应用] 转子检测 三菱FX3U PLC和威纶通触摸屏程序

[复制链接]
dacheng 发表于 2021-8-26 01:20:00 | 显示全部楼层 |阅读模式
厂商
厂商: 三菱

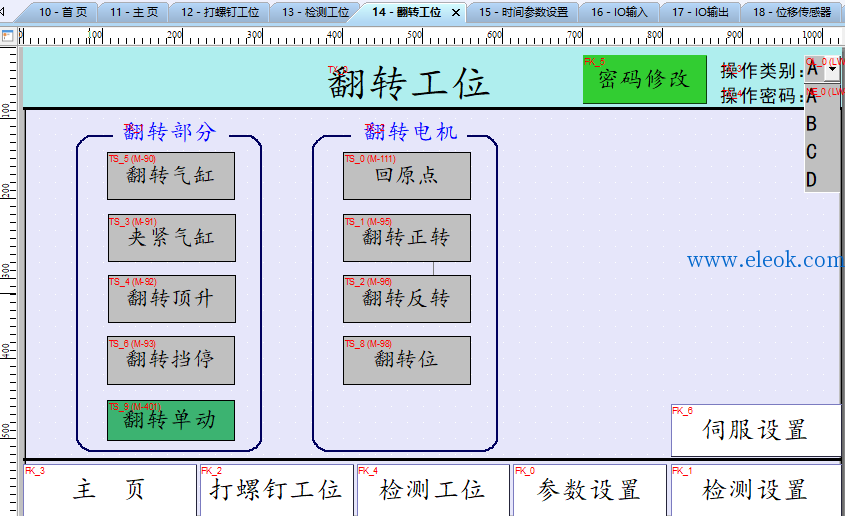

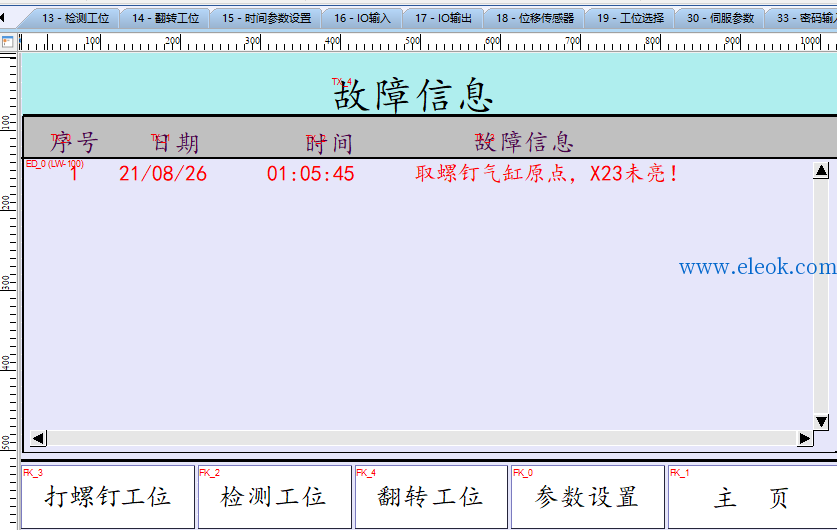

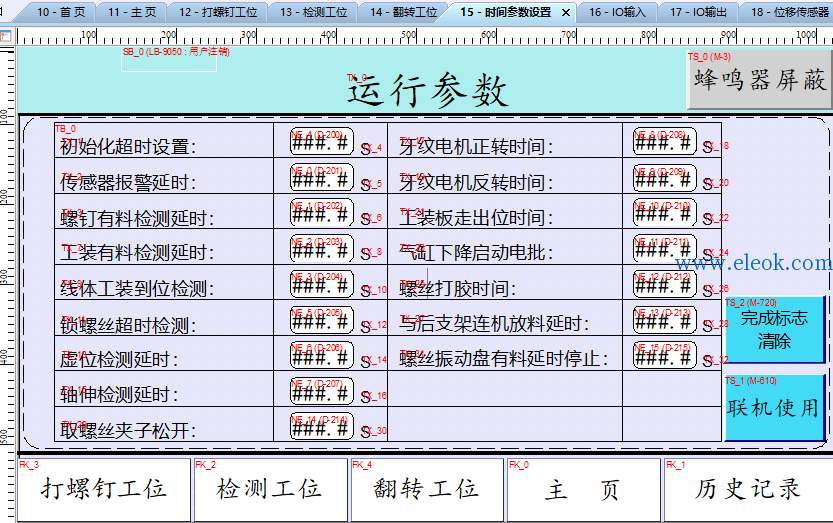

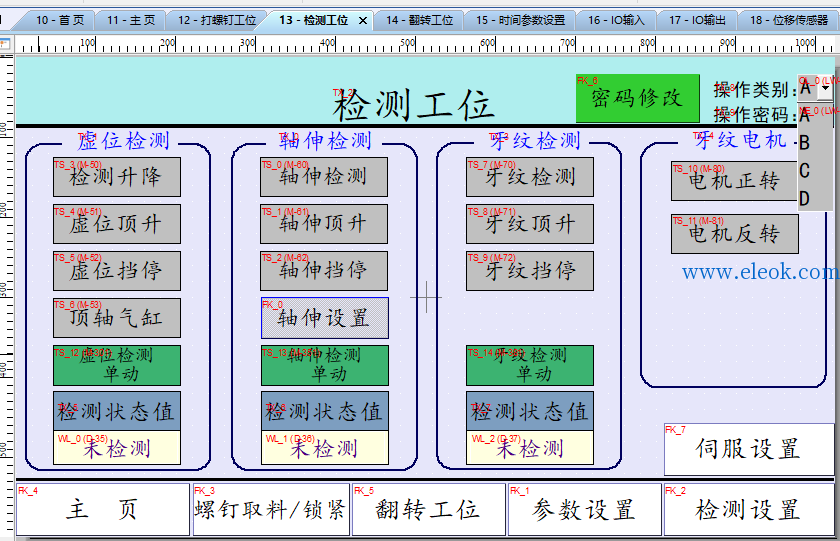

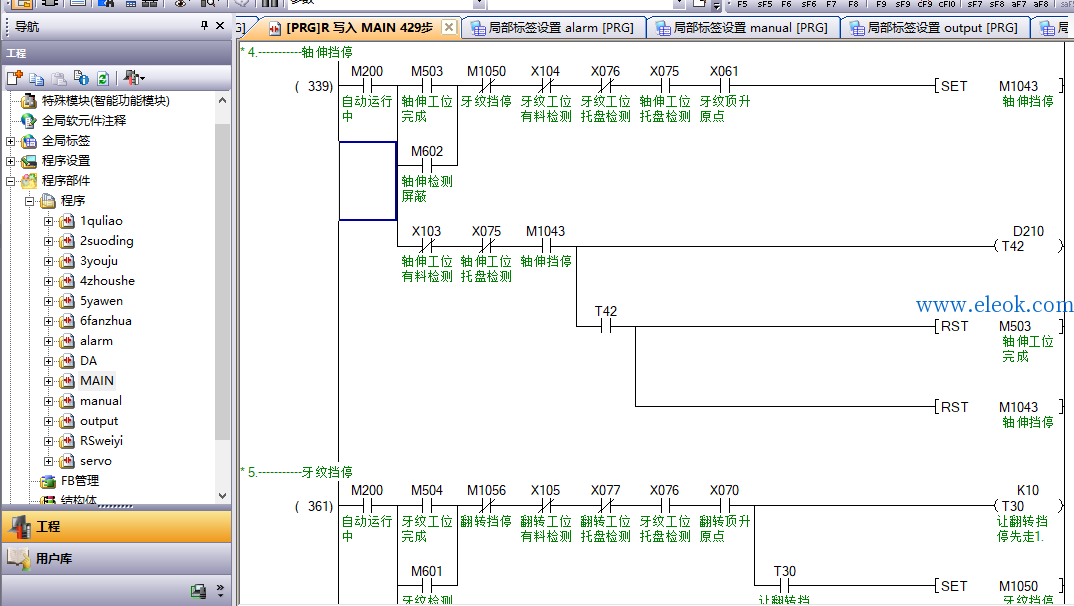

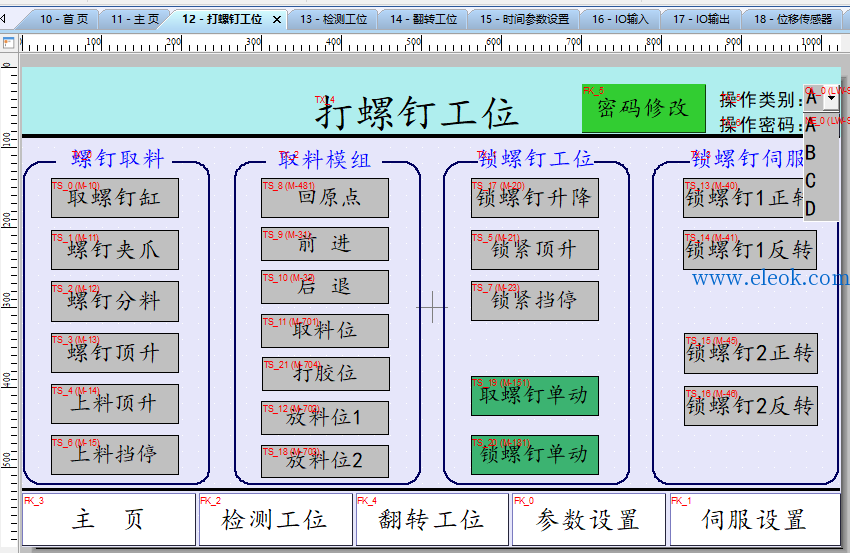

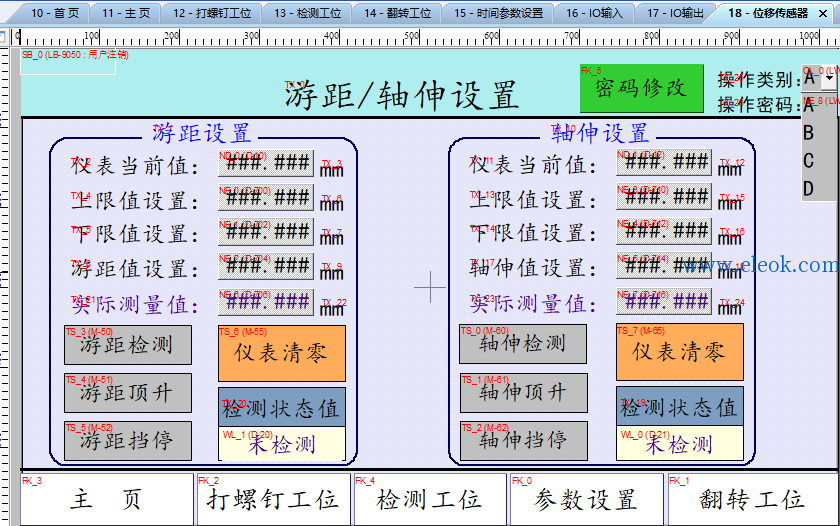

2个打螺丝,1个测牙纹,还有两个测位计(百分表) plc程序有注释
自动装介子电气沟通表.docx (582.13 KB)

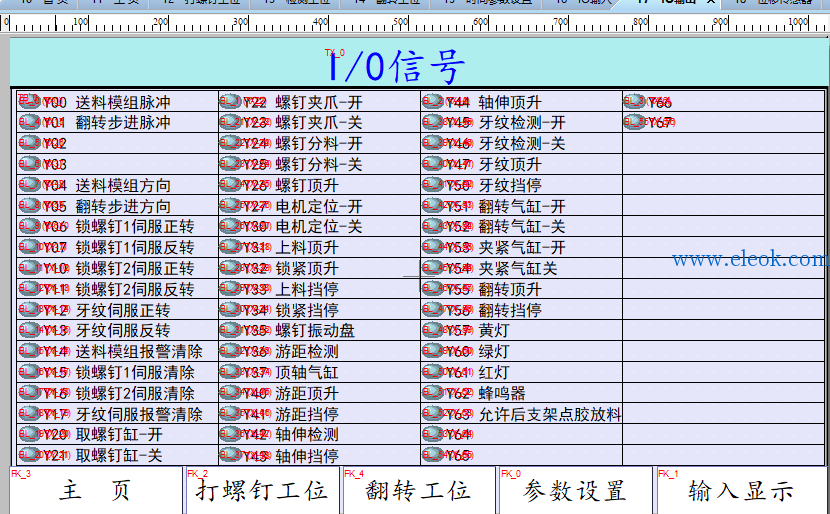

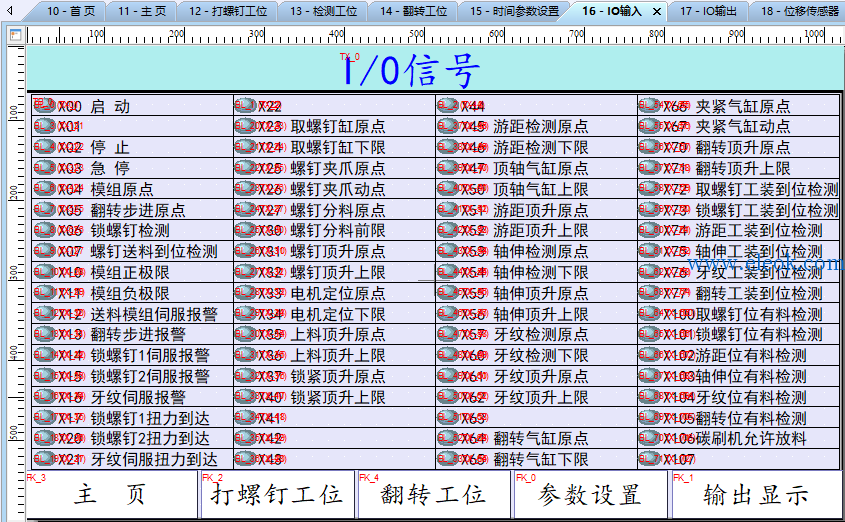

转子检测IO表.xlsx (13.53 KB)
三菱PLC和威纶通触摸屏程序.zip (1.14 MB, 售价: 10 E币)
    1. 硬件接线:
5脚------ZSPD+ -----------PLC输入X点
4脚------ZSPD-  ---------0V
28脚----ALRM+-----------PLC输入X点
27脚----ALRM- -----------0V
11脚----COM+------------24V
14脚----COM- ------------0V
33脚----ARST--------------PLC输出Y点,电机报警复位
9脚------SON--------------PLC输出Y点,控制电机启动停止
20脚----V-REF------
19脚-----GND------    接模拟量输出-10V--+10V,控制电机速度快慢
18脚----T-REF------
19脚----GND-------    接模拟量输出-10V--+10V,控制电机速扭力大小

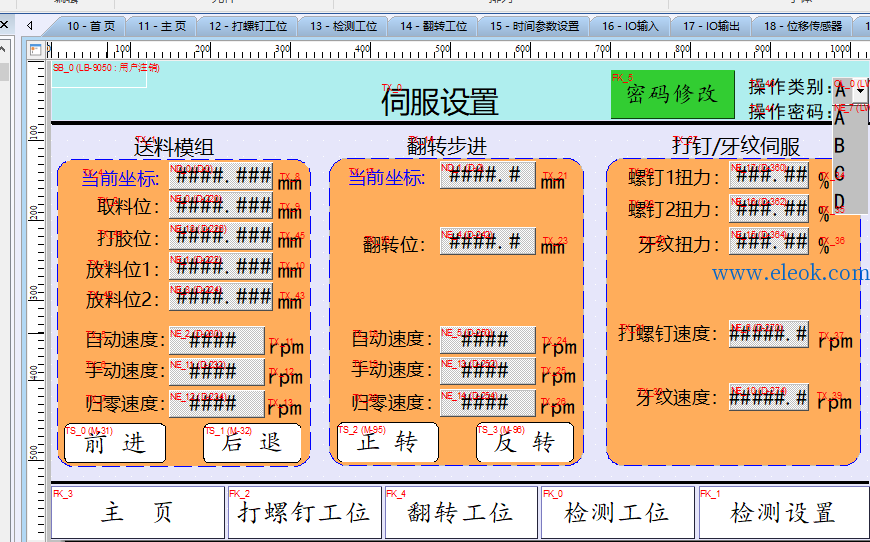

2.参数设置
1.P1-01=03,  模式设置,设置成扭力模式。
2. P1-07=500,   加减速时间
3. P2-15,P2-16,P2-17=0,解除报警
4. P1-02=01,     速度限制
5. P2-12=00,P2-13=00,将TCM0设置为0,作用是将扭矩命令设置为外部模式。
6. P1-41=100,  模拟量扭矩设置,0-1000,当设置=100,对于输入10V,5V对应50%,当电压达到10V,扭力不过,把100改成300,为300%
7. P1-40=3000,模拟量速度设置,设置为电机额定转速,10V对应3000转。
8. P1-38=5,  为0速度输出,当电机转速小于设定转速时,输出信号为ON。
9.P2-10=101,设置为外部使能,常开型
