[工业通信] 三菱FX3U 485BD与25个从站MODBUS RTU通讯 变频器 温控表 电能表

[复制链接]
查看231 | 回复0 | 2021-8-27 16:18:01 | 显示全部楼层 |阅读模式
厂商
厂商: 三菱
这是一个FX3U使用FX3U_485_BD与23个众晨变频器,1个RD700温控表、电能表通讯的实例。通讯格式相同,都是9600,8N1,温控表24站,电能表25站,1站到23站,共23台变频器。读运行电流,写入设定频率;读温控表温度值,读电能表正向有功功率;PLC程序带注释,供有需要的人参考。

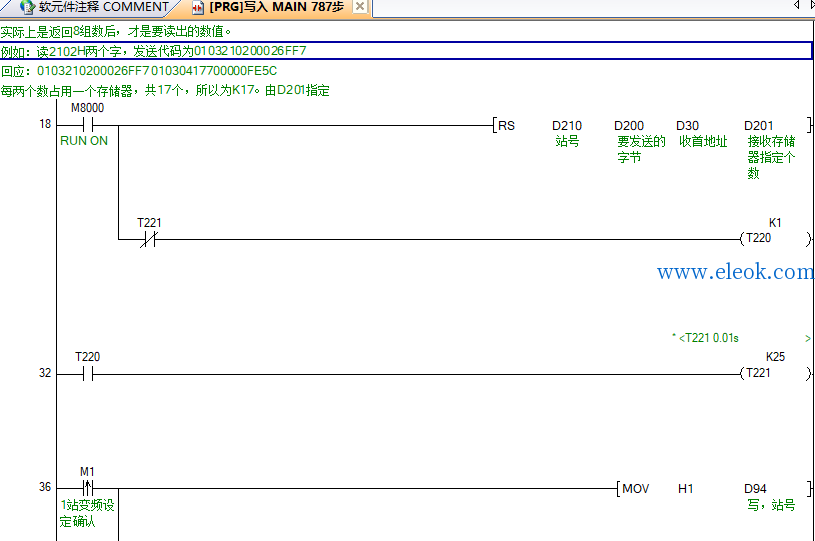

D210-D217为发存储器,由D200指定如果读出两个WORD,设为K17,读出更多个WORD时,要相应增大以下注解为FX2N485 BD时要注意的事项。FX3U485BD不是
按MODBUS RTU规约。返回信息应为8个,但是,实际上是返回8组数后。才是要读出的数值。例如:读2102H两个字,发送代码为0103210200026FF7回应:0103210200026FF70103041770000OFE5C每两个数占用一个存储器,共17个,所以为K17,由D201指定。
上海众晨Z2000变频器,设定频率地址为1000H,P23为读取1号站-23号站变频器子程序,P25为读出电能表数值子程序,P24为读24站温控表子程序。
此程序是新手小白学习fx3u modbus rtu通信的好例子,很具有代表性。
plc程序下载: FX3U_485RTU_CRC_25station.zip (176.24 KB, 售价: 10 工控币)
