基于STM8S005的甲醛、PM2.5、温湿度检测 TFT显示

[复制链接]
查看2 | 回复0 | 2021-12-7 16:54:17 | 显示全部楼层 |阅读模式
空气检测主要分为以下几个方面,1,甲醛检测。2,PM2.5检测。3,温湿度检测。4,时间。5,TFT显示。产品总体性能:
  显示方式  TFT液晶显示屏
测量工作环境温度:5~50℃,湿度:20%~90%RH,大气压:1 kPa
测量方法甲醛:电化学原理   PM2.5:激光散射法   燃气:半导体
检测方式自动
超标提示按照国标设置预警值,蜂鸣器报警
甲醛测量范围0~2mg/m3,  数字分辨率:0.001mg/m3,精度:±5%F.S
PM2.5测量范围0~999ug/m3,分辨率:1ug/m3, 精度:±10% F.S
燃气检漏范围0~25%LEL,等级:无泄漏,轻微泄漏,中等泄漏,严重泄漏
湿度测量范围25%~90%RH
温度测量范围-20~55℃

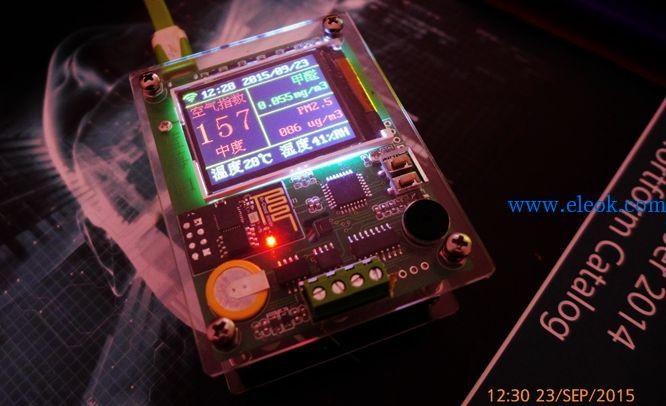

通过图来解说下整个设计的过程,以及使用的资料及驱动文件分享给大家。总体图 123725npiqyyg321hegcip.jpg

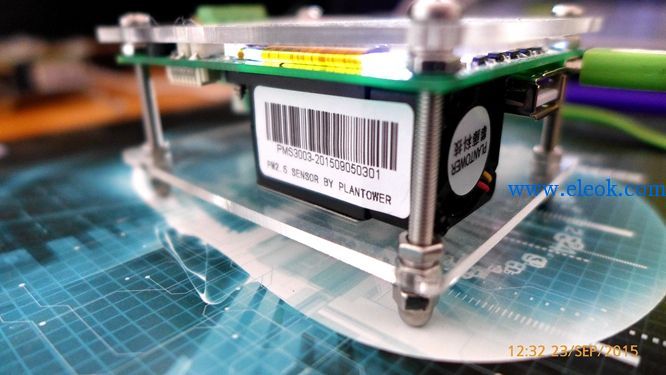

侧面PM2.5传感器

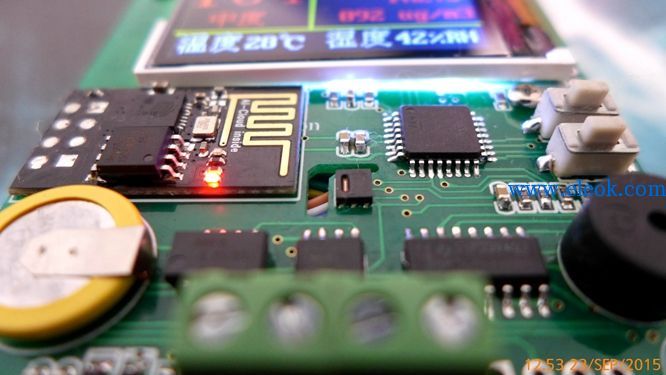

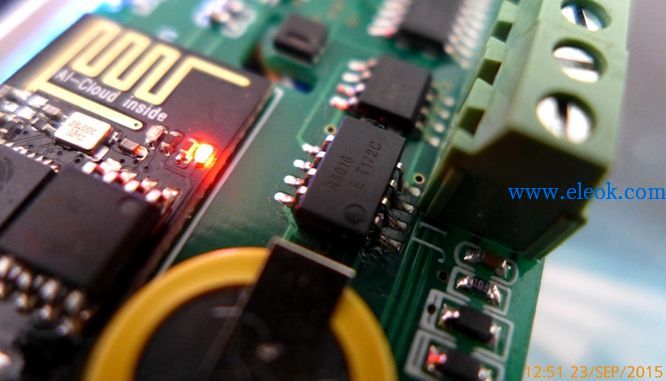

ESP8266和RX8010
RX8010SJ是爱普生出的一颗时钟芯片,内部集成了时钟晶振,所以用起来较为方便,也不用担心晶振的选型。

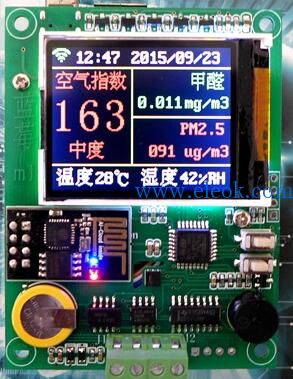

温湿度SHT20和STM8S005

SHT20应该是现在市面精确测量温湿度较为常用的器件,价格也相当的靠谱,当时想用TI的HDC1000,发愁如何进行焊接,所以放弃的使用。由于SHT20、RX8010SJ、HDC1000都是IIC通讯的,所以附件驱动程序包括SHT20、RX8010SJ、HDC1000的程序。STM8S系列的库文件,找的比较好用的库文件,在工程里直接替换C文件即可进行编译,便于新手上手。
RX8010,SHT20,HDC1000驱动源码: RX8010,SHT20,HDC1000驱动.rar (5.58 KB, 售价: 1 工控币)
STM8的库文件 FWlib.rar (169.89 KB)

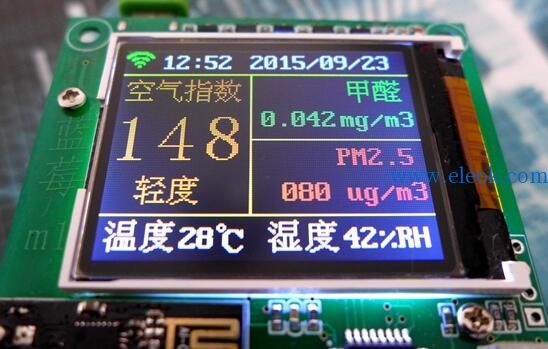

1.8寸TFT
驱动用的是ST7735S当时驱动这个屏花了有一天的功夫,真惭愧啊,最后发现卖家给的驱动有点问题,呈上驱动文件,如果是STM8系列的可以直接应用。
1.8 TFT 驱动文件 1.8寸TFT驱动.rar (5.08 KB, 售价: 1 工控币)

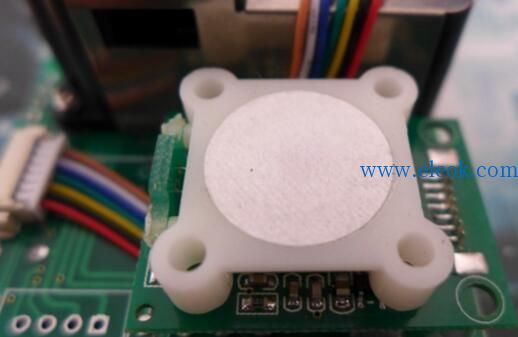

甲醛模块
应用起来相当的简单,通电,只需串口接收数据进行解析就OK了。
甲醛的程序主要是串口,配置好串口后只用接收处理就可以了。甲醛模块的接收处理程序。
甲醛模块的使用说明和驱动代码: 甲醛处理程序及资料.rar (315.01 KB, 售价: 1 工控币)

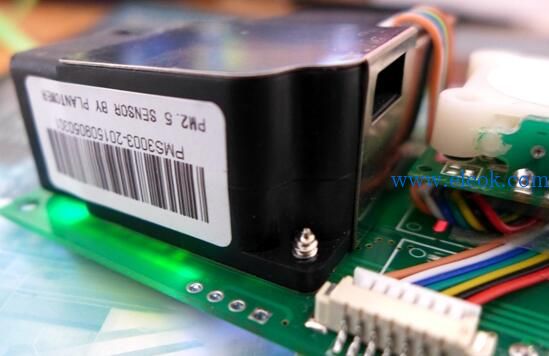

PM2.5模块
这是采用激光原理进行测量的传感器,测量相当的准确。主要是串口,配置好串口后只用接收处理就可以了
PM2.5的接收处理程序: PM2.5接收处理程序.rar (1.1 KB, 售价: 1 工控币)
