24V3A调光电源 采用UC3854主控IC 原理图及PCB Protel99SE格式

[复制链接]
查看2 | 回复0 | 2022-7-1 01:35:13 | 显示全部楼层 |阅读模式
24V3A调光电源原理图及PCB, PROTEL99SE文档,可以在附件中下载,主控电源芯片为UC3854,原理图很清楚的,可以自已导出元件清单。
电源24V3A_PCB_SCH.rar (282.49 KB, 售价: 3 E币)

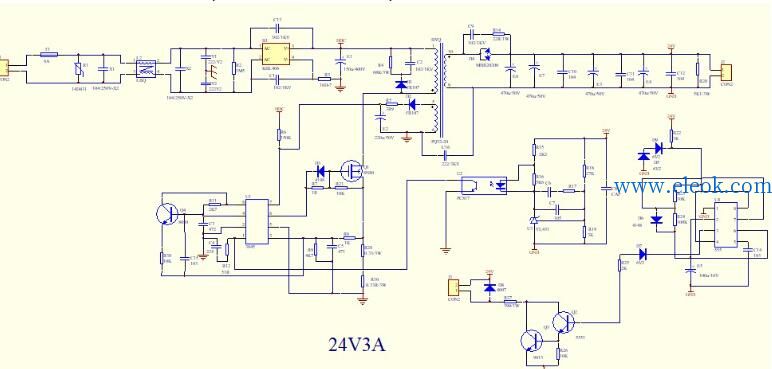

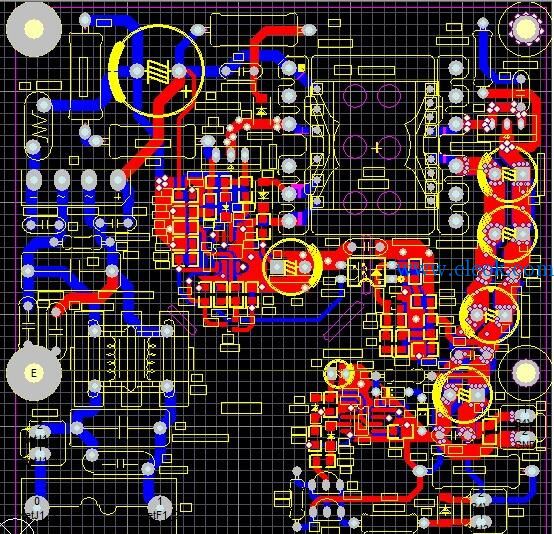

protel99画的原理图和PCB图如下:(附件中可下载工程文件)
sch.jpg pdf.jpg
