51单片机火灾报警Proteus仿真程序 adc0808+1602显示

coolice

用滑动变阻代替烟雾、温度传感器。采有adc0808双通道，通过at89c52，lcd1602显示。

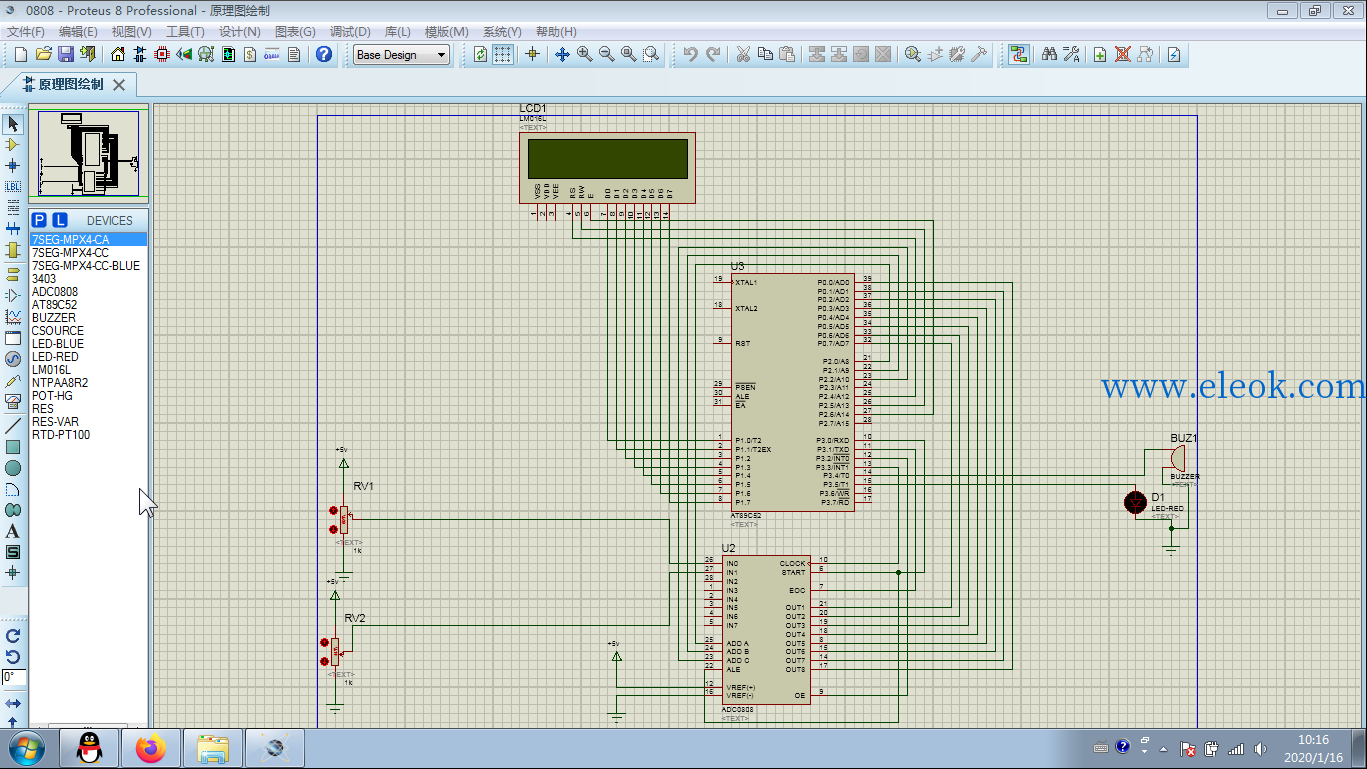

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）


单片机源程序如下:

1.

2. #include "reg52.h"

3. #include <intrins.h>

4. #define uchar unsigned char

5. #define uint unsigned int

6. #define yushe_wendu 54

7. #define yushe_yanwu 23

8.

9. uchar code Init1[]="SET:000  NOW:000";

10. uchar code Init2[]="SEY:000  NOW:000";

11. uchar code num[]="0123456789";

12. uchar temp;

13. unsigned char CHANNEL; //AD channel variable

14.

15. sbit ST_ALE=P3^0;   //START and ALE both connect to P3.0

16. sbit EOC=P3^1;   //EOC connect to P3.1

17. sbit OE=P3^2;    //OE conect to P3.2

18. sbit CLK=P3^3;

19. sbit lcdrs=P2^4;

20. sbit lcdrw=P2^5;

21. sbit lcden=P2^6;

22. sbit beep=P3^4;

23. sbit led=P3^5;

24.

25. void delay(uint x)

26. {

27.         uint i;

28.         for(;x>0;x--)

29.                 for(i=5;i>0;i--);

30. }

31.

32. void write_com(uchar com )

33. {

34.         lcden = 0;

35.         lcdrs = 0;//表示命令选择

36.         P1 = com;

37.         delay(5);

38.         lcden=1;

39.         delay(5);

40.         lcden=0;

41.

42. }

43.

44. void write_data(uchar date)

45. {

46.         lcden = 0;

47.         lcdrs = 1;//n.1 write into the data;

48.         P1 = date;

49.         delay(5);

50.         lcden=1;

51.         delay(5);

52.         lcden=0;

53. }

54.

55. //1602初始化

56. void Init1602()

57. {

58.   uchar i=0;

59.   write_com(0x38);//屏幕初始化

60.   write_com(0x0c);//打开显示 无光标 无光标闪烁

61.   write_com(0x06);//当读或写一个字符是指针后一一位

62.   write_com(0x80);//设置位置

63.

64. for(i=0;i<4;i++)

65.   {

66.                 write_data(Init1[i]);          //显示数组1的数据

67.   }

68.         write_com(0x80+9);

69. for(i=9;i<13;i++)

70.   {

71.                 write_data(Init1[i]);          //显示数组1的数据

72.   }

73.   write_com(0x80+0x40);//设置位置

74. for(i=0;i<4;i++)

75.   {

76.                 write_data(Init2[i]);          //显示数组2的数据

77.   }

78.         write_com(0x80+0x40+9);

79. for(i=9;i<13;i++)

80.   {

81.                 write_data(Init2[i]);          //显示数组2的数据

82.   }

83. }

84.

85. void display(uchar channel)

86.

87. {

88.

89. unsigned long temp;

90. unsigned int k=0,i=0;

91.

92. temp=P0;    //the temporary variable

93.

94.         if(channel==0)

95.         {

96.         write_com(0x80+4);                    //设置烟雾

97.         write_data(0x30+yushe_wendu/100);

98.         write_data(0x30+yushe_wendu%100/10);

99.         write_data(0x30+yushe_wendu%10);

100.

101.         write_com(0x80+13);               //时时烟雾

102.         write_data(0x30+temp/100);

103.         write_data(0x30+temp%100/10);

104.         write_data(0x30+temp%10);

105.         }

106.         if(channel==1)

107.         {

108.   write_com(0x80+0x40+4);           //设置烟雾

109.         write_data(0x30+yushe_yanwu/100);

110.         write_data(0x30+yushe_yanwu%100/10);

111.         write_data(0x30+yushe_yanwu%10);

112.

113.         write_com(0x80+0x40+13);           //时时烟雾

114.         write_data(0x30+temp/100);

115.         write_data(0x30+temp%100/10);

116.         write_data(0x30+temp%10);

117.         }

118. }

119.

120. void main()

121. {

122. CHANNEL=0xF8;  //AD channel 0

123. ST_ALE=0;   //START and ALE default

124. OE=0;    //OE default

125. TMOD=0x02;  //T0 operate in mode 2

126. TH0=0xFF;   //auto load value

127. TL0=0xFF;   //default value

128. EA=1;    //all interrupt enable

129. ET0=1;    //T0 interrupt enable

130. TR0=1;    //T0 run

131. beep=0;

132. led=0;

133. while(1)

134. {

135.   P2=0x07&CHANNEL;  //choose AD channel

136.   ST_ALE=1;  //lock the AD channel address

137.   ST_ALE=0;  //AD run

138.   Init1602();

139.   while(EOC==0); //wait until AD over

140.   OE=1;   //enable to transmit AD data

141.   if(CHANNEL==0xF8)

142.   {

143.   display(0);   //view the AD result and diaplay LED

144.   }

145.   if(CHANNEL==0xF9)

146.   {

147.   display(1);   //view the AD result and diaplay LED

148.   }

149.   delay(50);     //delay to prepare for next AD channel

150.   OE=0;          //forbit to transmit AD data

151.   if(CHANNEL==0xF9)

152.   CHANNEL=0xF7;             //AD channel loop

153.   CHANNEL++;                //next AD channel

154. }

155. }

156.

157. void T1_TIME() interrupt 1 using 0

158. {

159. CLK=~CLK;   //CLK 500 kHz

160. }


复制代码

火灾报警两路.zip  [预览压缩包] (301.94 KB, 售价: 1 工控币)

2020-1-22 12:09 上传

点击文件名下载附件
