用51单片机定时计数器产生高低电平脉宽不相等的方波(C语言程序)

[复制链接]

425

主题

431

帖子

296

积分

初级会员

Rank: 2

工控币
296
发表于 2020-2-10 15:18:59 | 显示全部楼层 |阅读模式

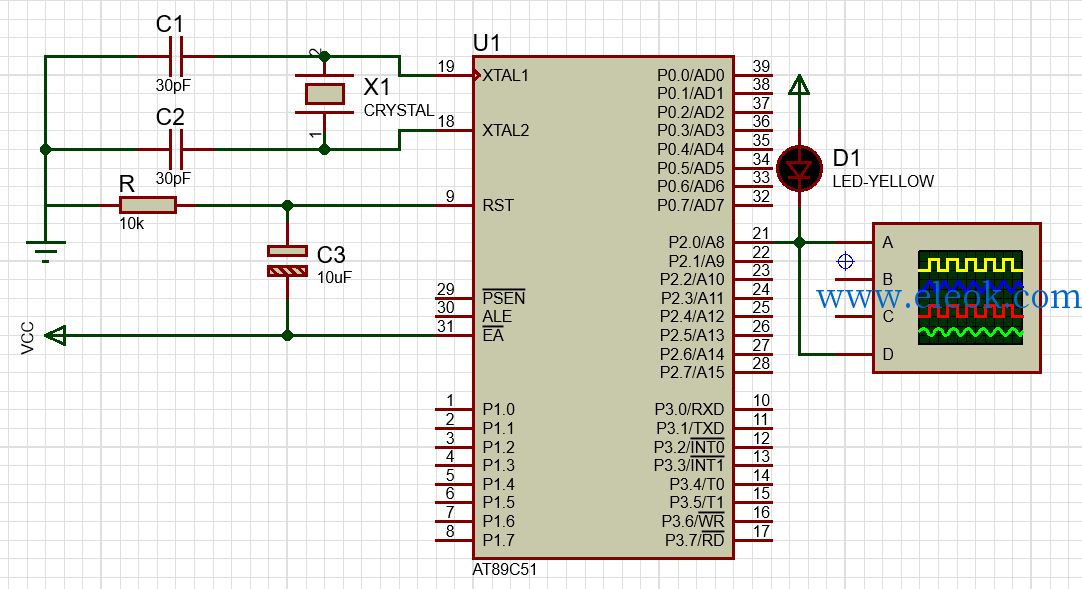

仿真电路图:

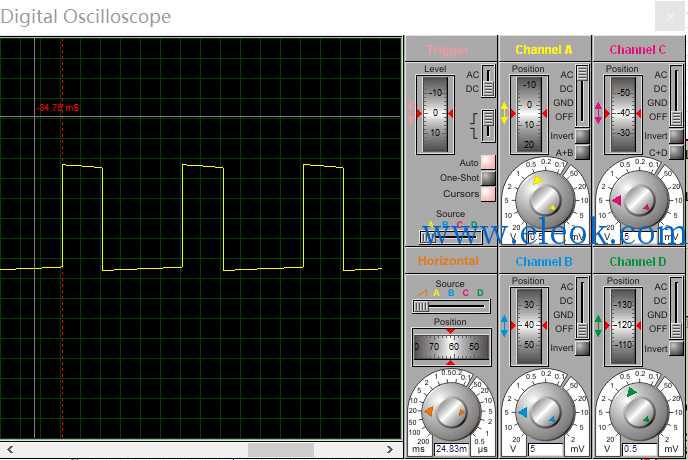

仿真结果:
C语言程序代码:
  1. #include<reg51.h>
  2. sbit OSC = P2^0;

  3. main()
  4. {
  5.         TMOD=0x01;
  6.     TH0=0x3C;
  7.     TL0=0xB0;
  8.     EA=1;             //?????
  9.     TR0=1;              //??T0???
  10.     ET0=1;             //??????0??
  11.     while(1);
  12. }

  13. void ET0_ISR(void) interrupt 1           //????
  14. {
  15.         unsigned int i;
  16.    TH0=0x3C;
  17.    TL0=0xB0;
  18.    i++;
  19.    if(i == 1)
  20.         {
  21.             OSC = 0;    //36us???????,????
  22.         }
  23.     else if (i == 3)
  24.         {
  25.             OSC = 1;   //360us???????,????
  26.                 i=0;           //????
  27.         }
  28. }

复制代码
