C#波形显示控件ZGraph使用源码
[复制链接]
12
|
1
|
2020-4-29 16:12:11
|
显示全部楼层
|
阅读模式

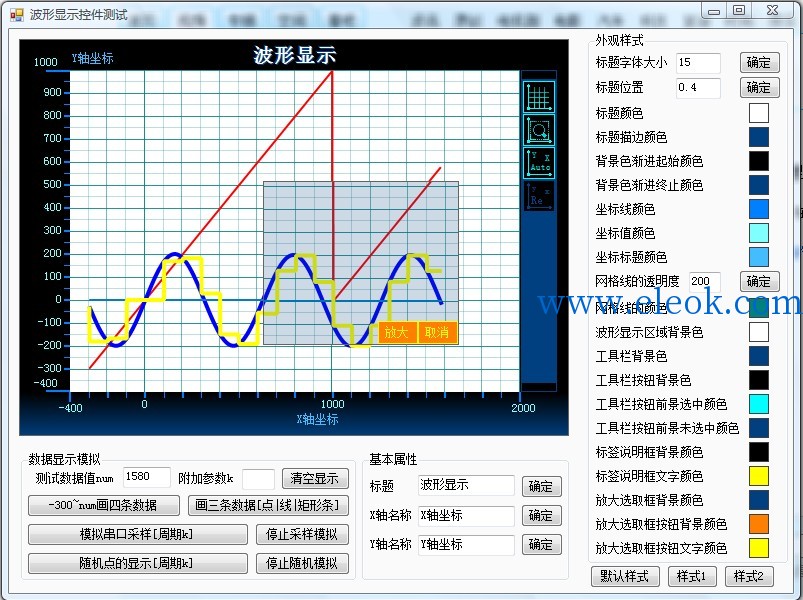

设计的波形显示控件,主要实现以下功能:
(1) 多条波形数据的显示。
该波形显示控件能够同时显示多条波形数据,用户能够控制每条波形数据的显示颜色、线宽、线帽、以及线转折的样式。并且提供了三种波形数据显示的方式:连续数据线、离散点、条形图。
(2) 友好坐标标尺的显示。
该波形显示控件能够根据当前显示数据的坐标范围,友好地显示坐标标尺。例如X轴坐标起始值为34.2,结束坐标值为100.7,则控件不是简单得将坐标10等分并显示并不友好的坐标值,而是通过计算当前波形显示控件的大小,显示40、50……这样的友好的坐标值,并判断是否需要继续在40到50的坐标值之间显示更小分度的坐标值。
(3) 波形显示区域网格的显示。
该波形显示控件可以显示同坐标标尺的坐标线相对应的网格,使得用户能够更直观地观察波形数据。
(4) 波形的局部放大。
该波形显示控件提供了波形局部放大的功能。并根据实际使用和测试,控制了波形放大的精度,以免产生数据溢出的问题。
(5) 坐标自动调整。
该波形显示控件能够根据当前要显示的波形数据的值,自动选择最佳的坐标范围,来直观地在控件的波形显示区域显示完整的波形曲线。
(6) 外观颜色方案的修改。
该波形显示控件能够修改外观样式,诸如背景色、网格颜色、坐标线颜色、坐标值颜色等都可以进行调整,以使控件外观能够符合软件整体风格。
(7) 其他细节。
该波形显示控件还设计了一个工具栏,可以方面地使用网格显示、局部放大、坐标自动调整、恢复默认坐标功能。另外还设计右键菜单,能够显示当前鼠标位置的具体坐标值,以及工具栏按钮的快捷按钮。
C#波形显示控件源码.zip
(656.75 KB, 售价: 1 工控币)
2020-4-29 16:11 上传
点击文件名下载附件
波形
,
控件
相关帖子
•
LabVIEW波形采集程序
•
LabVIEW波形显示控件使用教程和示例
•
8086汇编语言 DAC0832转换四种波形发生器仿真与源程序
•
51单片机波形发生器设计 包含仿真和原理图文件
•
请教FTview 8.0 控件连接方向的问题
•
ModbusTCP Slave 控件
•
双曲线绘图控件VB源代码下载
回复
使用道具
举报
山海致远
|
2020-5-31 00:22:40
|
显示全部楼层
已下载,正需要,谢谢!
