51单片机ADC0832+DAC0808电压检测设计(含VB上位机)+源程序
[复制链接]
0
|
0
|
2020-4-29 16:22:12
|
显示全部楼层
|
阅读模式
题目:电压检测系统
概述:1、用一个单片机和DAC0808转换组成一个随机电压发生单元(0~5V);
2、另一个单片机和ADC0832转换组成数据采集单元;

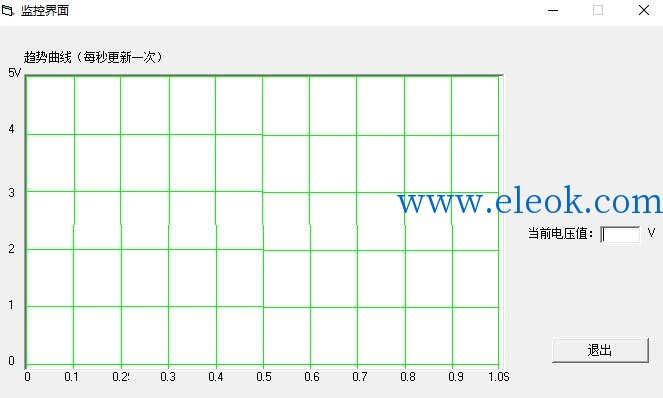

3、通过串行接口将采集的数据传到上位机中,需要编写上位计算机程序,对采集的数据进行处理,如显示当前值、画出一定时间内的记录曲线等。
说明:1、这里是一个仿真系统,需要安装虚拟串口工具。proteus的串行接口对应虚拟串口com3,VB程序对应虚拟串口com4。
1200BSP,无校验位,8个数据位,1个停止位;单片机系统采用的是6M晶振。
2、上位机程序用VB编写,数据采集程序用汇编语言编写,随机电压发生程序用C语言编写。
3、上位机程序可直接运行“工程1.exe”,如果在VB6.0的机器上可以看见原代码。
4、如果提示缺少MSCOMM32.OCX,可将文件夹中所带的MSCOMM32.OCX复制粘帖到c:\windows\system32\下即可(不会对您的系统造成任何危害)。

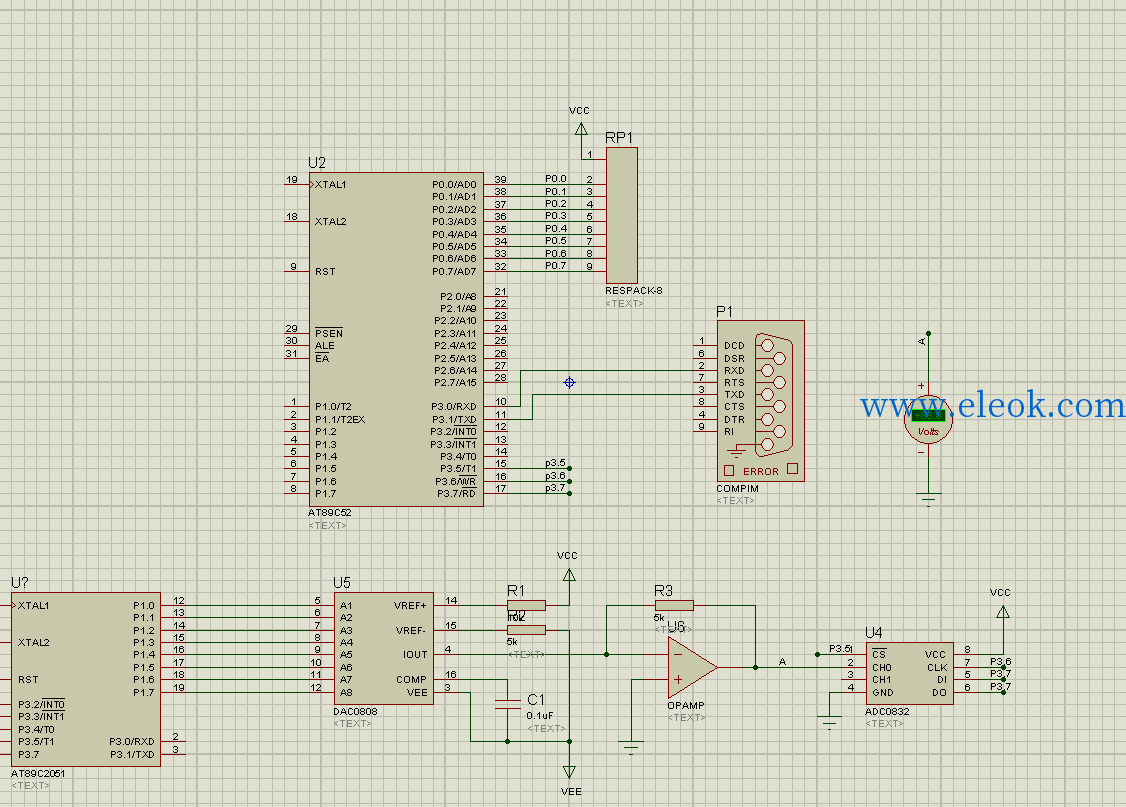

电压检测系统仿真原理图如下(proteus仿真工程文件可到本帖附件中下载)

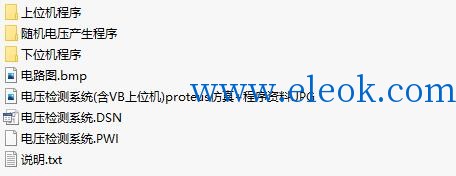

单片机C语言源码+vb上位机源码+仿真文件下载:
电压检测系统(含VB上位机)proteus仿真 程序资料.rar
(135.69 KB, 售价: 2 工控币)
2020-4-29 16:21 上传
点击文件名下载附件
