STM32+FDC2214的手势识别装置程序+原理图PCB文件
[复制链接]
0
|
0
|
2020-5-19 00:59:20
|
显示全部楼层
|
阅读模式
用stm32做的手势识别装置,有原理图和pcb文件,2018年电赛D题。以下为FDC2214部分代码

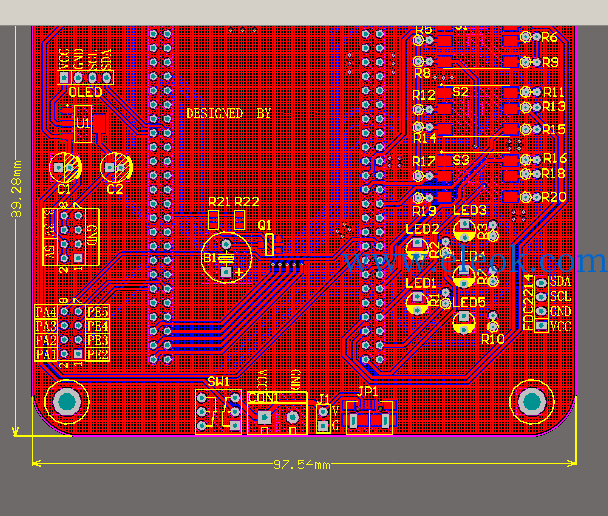

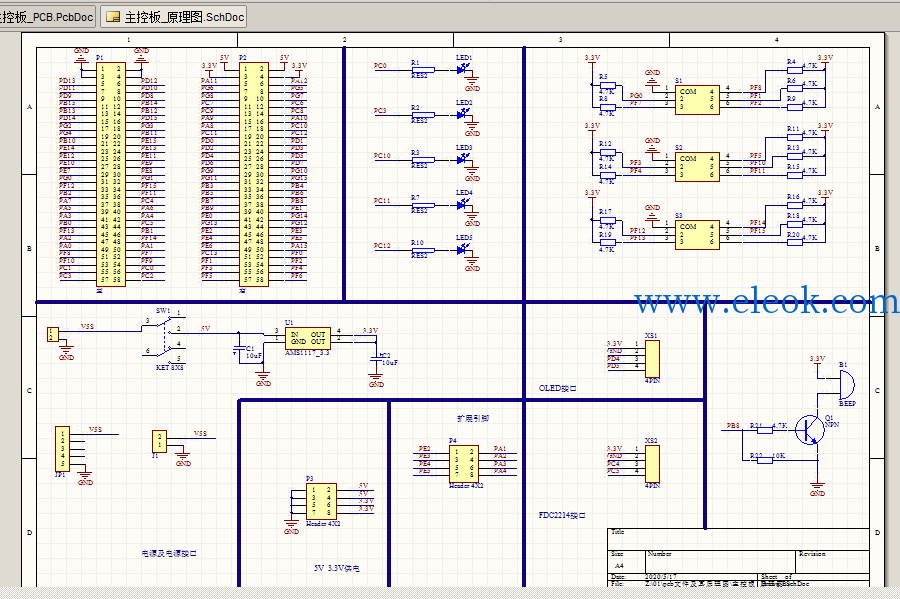

Altium Designer画的原理图和PCB图如下:(附件中可下载工程文件)

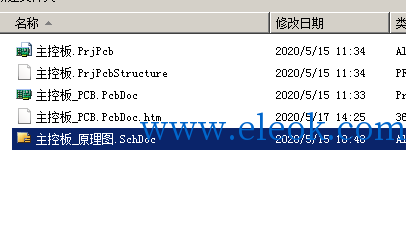

pcb文件及其原理图.zip
(15.65 MB, 售价: 1 工控币)
2020-5-19 00:57 上传
点击文件名下载附件
STM32 FDC2214的手势识别程序源码.zip
(331.42 KB, 售价: 1 工控币)
2020-5-19 00:57 上传
点击文件名下载附件
部分stm32程序源码
#include "fdc2214.h"
#include "delay.h"
u32 Data_FDC;
void FDC_IIC_Delay(void)
{
delay_us(2);
}
void FDC_GPIO_Init(void)
{
}
void FDC_IIC_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);//先使能外设IO PORTC时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4|GPIO_Pin_5;//端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
//GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOC, &GPIO_InitStructure); //根据设定参数初始化GPIO
GPIO_SetBits(GPIOC,GPIO_Pin_4|GPIO_Pin_5); //PC.4,PC.5 输出高
}
//产生IIC起始信号
void FDC_IIC_Start(void)
{
FDC_SDA_OUT(); //sda线输出
FDC_IIC_SDA=1;
FDC_IIC_SCL=1;
FDC_IIC_Delay();
FDC_IIC_SDA=0;//START:when CLK is high,DATA change form high to low
FDC_IIC_Delay();
FDC_IIC_SCL=0;//钳住I2C总线,准备发送或接收数据
}
//产生IIC停止信号
void FDC_IIC_Stop(void)
{
FDC_SDA_OUT();//sda线输出
FDC_IIC_SCL=0;
FDC_IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
FDC_IIC_Delay();
FDC_IIC_SCL=1;
FDC_IIC_SDA=1;//发送I2C总线结束信号
FDC_IIC_Delay();
}
//等待应答信号到来
//返回值:1,接收应答失败
// 0,接收应答成功
u8 FDC_IIC_Wait_Ack(void)
{
u8 ucErrTime=0;
FDC_SDA_IN(); //SDA设置为输入
FDC_IIC_SDA=1;FDC_IIC_Delay();
FDC_IIC_SCL=1;FDC_IIC_Delay();
while(FDC_READ_SDA)
{
ucErrTime++;
if(ucErrTime>250)
{
FDC_IIC_Stop();
return 1;
}
}
FDC_IIC_SCL=0;//时钟输出0
return 0;
}
//产生ACK应答
//void FDC_IIC_Ack(void)
//{
// FDC_IIC_SCL=0;
// FDC_SDA_OUT();
// FDC_IIC_SDA=0;
// FDC_IIC_Delay();
// FDC_IIC_SCL=1;
// FDC_IIC_Delay();
// FDC_IIC_SCL=0;
//}
//debug
void FDC_IIC_Ack(void)
{
FDC_IIC_SCL=0;
FDC_IIC_SDA=0;
FDC_IIC_Delay();
FDC_IIC_SCL=1;
FDC_IIC_Delay();
FDC_IIC_SCL=0;
FDC_IIC_Delay();
FDC_IIC_SDA=1;
}
//不产生ACK应答
void FDC_IIC_NAck(void)
{
FDC_IIC_SCL=0;
FDC_SDA_OUT();
FDC_IIC_SDA=1;
FDC_IIC_Delay();
FDC_IIC_SCL=1;
FDC_IIC_Delay();
FDC_IIC_SCL=0;
}
//IIC发送一个字节
//返回从机有无应答
//1,有应答
//0,无应答
void FDC_IIC_Send_Byte(u8 txd)
{
u8 t;
FDC_SDA_OUT();
FDC_IIC_SCL=0;//拉低时钟开始数据传输
for(t=0;t<8;t++)
{
FDC_IIC_SDA=(txd&0x80)>>7;
txd<<=1;
FDC_IIC_SCL=1;
FDC_IIC_Delay();
FDC_IIC_SCL=0;
FDC_IIC_Delay();
}
}
//读1个字节,ack=1时,发送ACK,ack=0,发送nACK
u8 FDC_IIC_Read_Byte(unsigned char ack)
{
unsigned char i,receive=0;
FDC_SDA_IN();//SDA设置为输入
for(i=0;i<8;i++ )
{
FDC_IIC_SCL=0;
FDC_IIC_Delay();
FDC_IIC_SCL=1;
receive<<=1;
if(FDC_READ_SDA)receive++;
FDC_IIC_Delay();
}
if (!ack)
FDC_IIC_NAck();//发送nACK
else
FDC_IIC_Ack(); //发送ACK
return receive;
}
u8 Set_FDC2214(u8 reg,u8 MSB,u8 LSB)
{
FDC_IIC_Start();
FDC_IIC_Send_Byte((FDC2214_ADDR<<1)|0);//发送器件地址+写命令
if(FDC_IIC_Wait_Ack()) //等待应答
{
FDC_IIC_Stop();
return 1;
}
FDC_IIC_Send_Byte(reg);//写寄存器地址
FDC_IIC_Wait_Ack(); //等待应答
FDC_IIC_Send_Byte(MSB); //发送数据1
if(FDC_IIC_Wait_Ack()) //等待ACK
{
FDC_IIC_Stop();
return 1;
}
FDC_IIC_Send_Byte(LSB); //发送数据2
if(FDC_IIC_Wait_Ack()) //等待ACK
{
FDC_IIC_Stop();
return 1;
}
FDC_IIC_Stop();
return 0;
}
u16 FDC_Read(u8 reg)
{
u16 res;
FDC_IIC_Start();
FDC_IIC_Send_Byte((FDC2214_ADDR<<1)|0);//发送器件地址+写命令
FDC_IIC_Wait_Ack(); //等待应答
FDC_IIC_Send_Byte(reg); //写寄存器地址
FDC_IIC_Wait_Ack(); //等待应答
FDC_IIC_Start();
FDC_IIC_Send_Byte((FDC2214_ADDR<<1)|1);//发送器件地址+读命令
FDC_IIC_Wait_Ack(); //等待应答
res=FDC_IIC_Read_Byte(1)<<8;//读取数据,发送ACK
// FDC_IIC_Ack();
res|=FDC_IIC_Read_Byte(0);//读取数据,发送nACK
FDC_IIC_Stop(); //产生一个停止条件
return res;
}
u32 FCD2214_ReadCH(u8 index)
{
u32 result;
switch(index)
{
case 0:
result = FDC_Read(DATA_CH0)&0x0FFF;
result = (result<<16)|(FDC_Read(DATA_LSB_CH0));
break;
case 1:
result = FDC_Read(DATA_CH1)&0x0FFF;
result = (result<<16)|(FDC_Read(DATA_LSB_CH1));
break;
case 2:
result = FDC_Read(DATA_CH2)&0x0FFF;
result = (result<<16)|(FDC_Read(DATA_LSB_CH2));
break;
case 3:
result = FDC_Read(DATA_CH3)&0x0FFF;
result = (result<<16)|(FDC_Read(DATA_LSB_CH3));
break;
default:break;
}
result =result&0x0FFFFFFF;
return result;
}
/*FDC2214初始化函数
*返回值:0:初始化正常
* 1:不正常
*/
u8 FDC2214_Init(void)
{
u16 res,ID_FDC2214;
FDC_GPIO_Init();
FDC_IIC_Init();
res=FDC_Read(MANUFACTURER_ID);//测试设备读取是否正常
ID_FDC2214 = FDC_Read(DEVICE_ID);
printf("DEVICE_ID:0X%x\r\n",ID_FDC2214);
if(res==0x5449)
{
//设置Set_FDC2214寄存器
Set_FDC2214(RCOUNT_CH0,0x34,0xFB);//参考计数转换间隔时间(T=(RCOUNT_CH0*16)/Frefx)
Set_FDC2214(RCOUNT_CH1,0x34,0xFB);
Set_FDC2214(RCOUNT_CH2,0x34,0xFB);
Set_FDC2214(RCOUNT_CH3,0x34,0xFB);
Set_FDC2214(SETTLECOUNT_CH0,0x00,0x1B);//转换之前的稳定时间(T=(SETTLECOUNT_CHx*16)/Frefx)
Set_FDC2214(SETTLECOUNT_CH1,0x00,0x1B);
Set_FDC2214(SETTLECOUNT_CH2,0x00,0x1B);
Set_FDC2214(SETTLECOUNT_CH3,0x00,0x1B);
Set_FDC2214(CLOCK_DIVIDERS_C_CH0,0x20,0x02);//选择在0.01MHz ~ 10MHz的传感器频率
Set_FDC2214(CLOCK_DIVIDERS_C_CH1,0x20,0x02);//Frefx = Fclk = 43.4MHz/2(2分频)
Set_FDC2214(CLOCK_DIVIDERS_C_CH2,0x20,0x02);//CHx_REF_DIVIDER=2;CHx_FIN_SEL=2
Set_FDC2214(CLOCK_DIVIDERS_C_CH3,0x20,0x02);//CHx_REF_DIVIDER=2;CHx_FIN_SEL=2
Set_FDC2214(DRIVE_CURRENT_CH0,0x78,0x00);//0.146ma(传感器时钟建立+转换时间的驱动电流)
Set_FDC2214(DRIVE_CURRENT_CH1,0x78,0x00);
Set_FDC2214(DRIVE_CURRENT_CH2,0x78,0x00);
Set_FDC2214(DRIVE_CURRENT_CH3,0x78,0x00);
Set_FDC2214(ERROR_CONFIG,0x00,0x00);//全部禁止错误汇报
Set_FDC2214(MUX_CONFIG,0xC2,0x0D);//通道0,1,2 ,3;选择10Mhz为超过振荡槽振荡频率的最低设置,多通道,四通道
Set_FDC2214(CONFIG,0x14,0x01);//激活模式,使用内部振荡器做参考频率,INTB引脚会随状态寄存器更新被置位
}
else return 1;
return 0;
}
float Cap_Calculate(u8 chx)
{
float Cap;
Data_FDC = FCD2214_ReadCH(chx);
Cap = 232021045.248/(Data_FDC);
return (Cap*Cap);
}
复制代码
