STM32最小系统板原理图PCB文件(已通过测试)AD格式
[复制链接]
0
|
0
|
2020-5-30 01:32:46
|
显示全部楼层
|
阅读模式
Altium Designer画的原理图和PCB图如下:
STM32最小系统板原理图和pcb.zip
(139.34 KB, 售价: 1 工控币)
2020-5-30 01:32 上传
点击文件名下载附件
MCU:

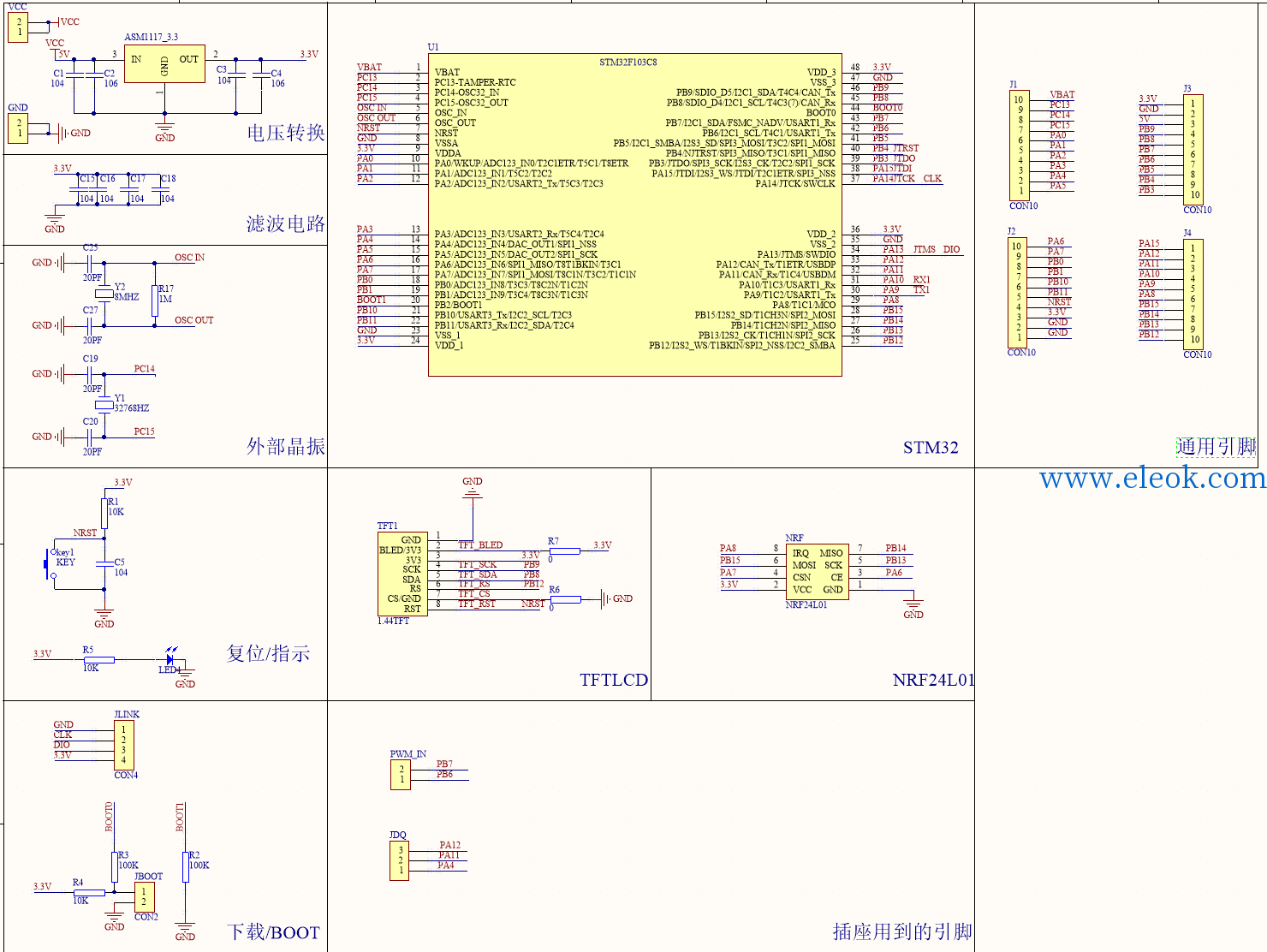

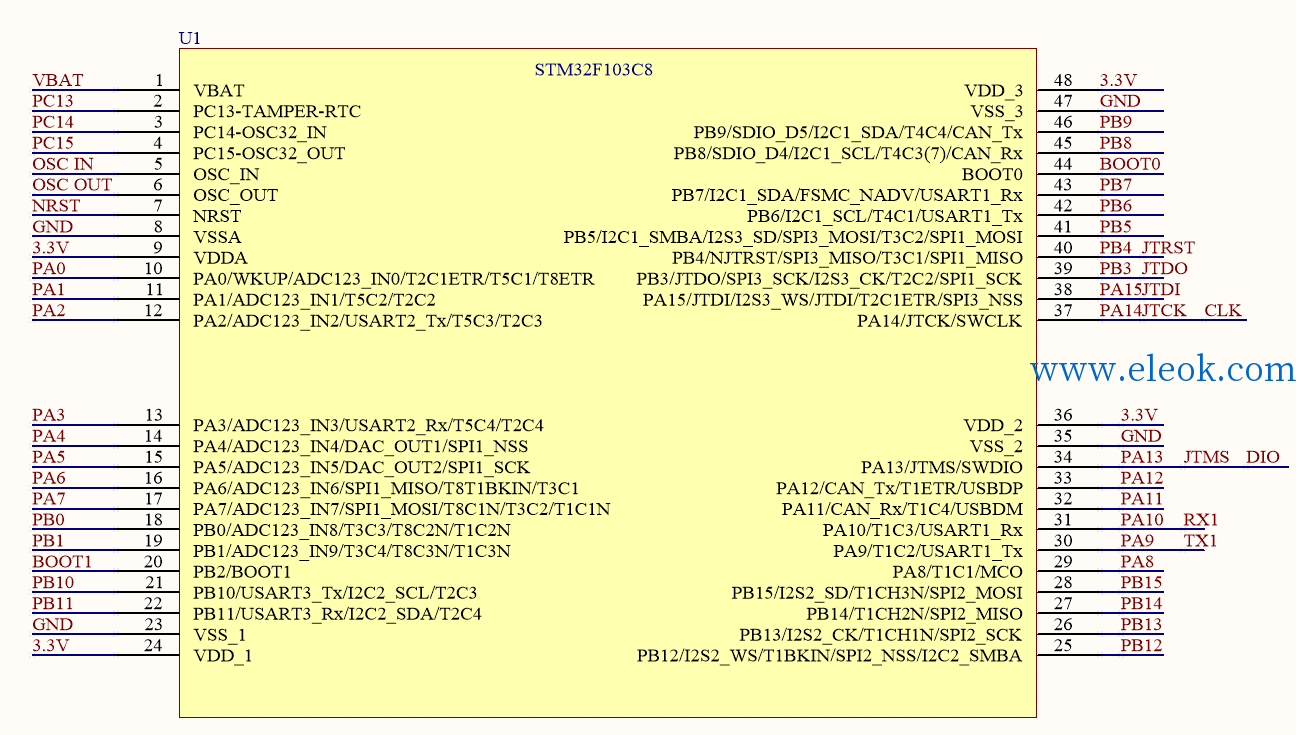

原理图:

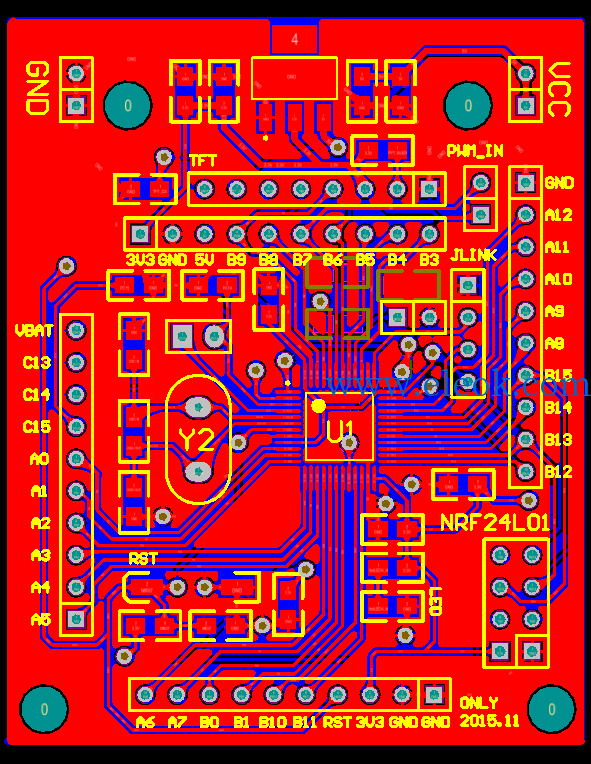

PCB:
pcb
,
原理图
,
stm32
