用PROTEUS8.9仿真实现STM32 ADC一路连续转换,值显示在LCD12864上

[复制链接]
查看22 | 回复0 | 2020-6-17 01:37:07 | 显示全部楼层 |阅读模式
这是一个使用PROTEUS8.9仿真STM32F103R6进行ADC连续转换的例子,ADC的值使用DMA通道传输,ADC转换到100次后,对这100个值进行求平均值,然后在LCD上显示出该ADC的均值。使用了STM32CUBEMX最新版来生成工程文件。MDK5.29版本编译通过。这里面还包含了一个LCD显示屏的驱动文件,该文件做得比较规范,移植也很方便。

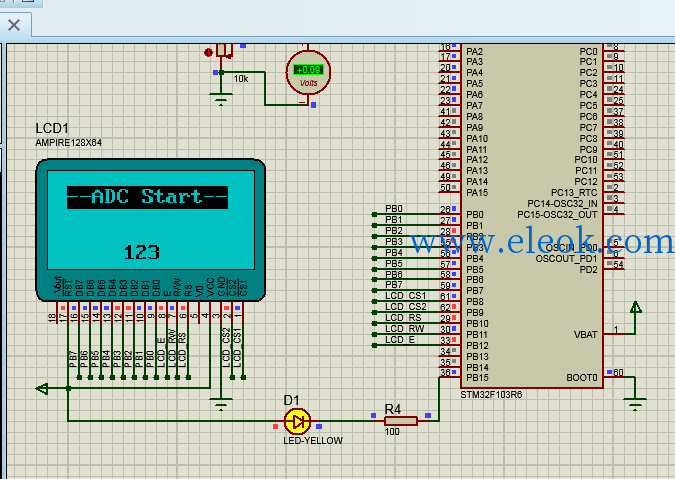

仿真原理图如下(proteus仿真工程文件可到本帖附件中下载)

部分源码
  1. #if defined(__ARMCC_VERSION) && (__ARMCC_VERSION >= 6010050)
  2. asm(" .global __ARM_use_no_argv\n");
  3. #endif


  4. void debug_init(void)
  5. {
  6.     uint32_t * SHCSR_ptr = (uint32_t *) 0xE000ED24; /* System Handler Control and State Register */
  7.     *SHCSR_ptr |= 0x70000;             /* Enable  UsageFault, BusFault, and MemManage fault*/
  8. }

  9. int main(void)
  10. {
  11.     debug_init();

  12.     JTEST_INIT();               /* Initialize test framework. */

  13.     JTEST_GROUP_CALL(all_tests); /* Run all tests. */

  14.     JTEST_ACT_EXIT_FW();        /* Exit test framework.  */
  15.     while (1);                   /* Never return. */
  16. }
复制代码
完整源码和仿真文件.7z (5.14 MB, 售价: 3 工控币)
