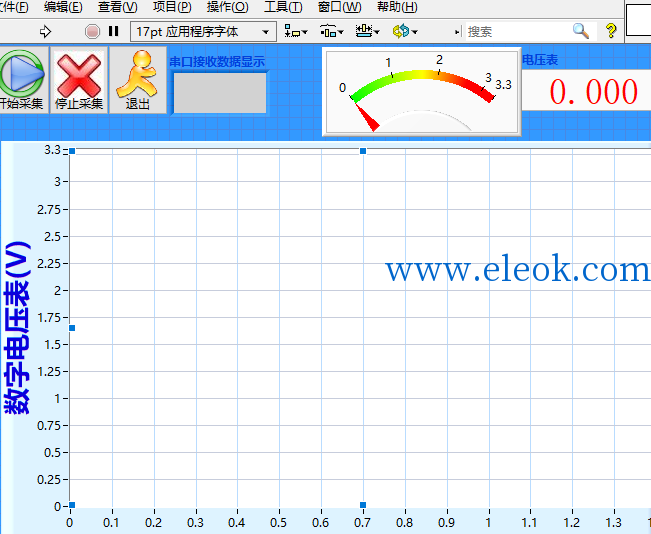

STM32+LabVIEW的USB数据采集与显示源程序

1、打开电脑的“控制面板” -->“字体”，把“数码管字体”文件夹中的两个文件，复制到“字体”中
2、重新打开labview，就可以在您的字体设置栏找到NI7SEG字体了
3、本labview采集程序采用了自动识别单片机串口技术，用户不必手动选择串口
4、旋动开发板上的可调电阻，可以看到ADC值在变化
5、本实验的采样率是：10/秒，即labview可以在100ms之内处理完一个数据。如果用户的采样率加大，请采用labview生产者/消费者结构


stm32和labview程序： LabVIEW波形显示--数字电压表.rar (1.7 MB, 售价: 2 工控币)

2020-12-13 00:05 上传

点击文件名下载附件

stm32部分源程序如下:

1. /*****************************************************************

2. *

3. * 文件名: main.c

4. * 内容简述: 本程序演示了可调电阻（PC0）的ADC（非DMA)以及过采样技术的使用

5. *

6. *

7. ******************************************************************/

8.

9. /* Includes ------------------------------------------------------------------*/

10. #include "stm32f10x.h"

11. #include "usb_lib.h"

12. #include "usb_desc.h"

13. #include "hw_config.h"

14. #include "usb_pwr.h"

15. #include "stm32f10x_tim.h"

16. #include "platform_config.h"

17.

18. u8 comm = 0;

19. u8 ah,al;

20. u16 ad;

21. u32 tempu32 = 0;

22.

23. u8 gototime = 0;

24.

25. /*************************************************

26. 函数: void RCC_Configuration(void)

27. 功能: 复位和时钟控制 配置

28. 参数: 无

29. 返回: 无

30. **************************************************/

31. void RCC_Configuration(void)

32. {

33.   ErrorStatus HSEStartUpStatus;                    //定义外部高速晶体启动状态枚举变量

34.   GPIO_InitTypeDef GPIO_InitStructure;

35.

36.   RCC_DeInit();                                    //复位RCC外部设备寄存器到默认值

37.   RCC_HSEConfig(RCC_HSE_ON);                       //打开外部高速晶振

38.   HSEStartUpStatus = RCC_WaitForHSEStartUp();      //等待外部高速时钟准备好

39.   if(HSEStartUpStatus == SUCCESS)                  //外部高速时钟已经准别好

40.   {

41.     FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable); //开启FLASH预读缓冲功能，加速FLASH的读取。所有程序中必须的用法.位置：RCC初始化子函数里面，时钟起振之后

42.     FLASH_SetLatency(FLASH_Latency_2);                    //flash操作的延时

43.

44.     RCC_HCLKConfig(RCC_SYSCLK_Div1);               //配置AHB(HCLK)时钟等于==SYSCLK

45.     RCC_PCLK2Config(RCC_HCLK_Div1);                //配置APB2(PCLK2)钟==AHB时钟

46.     RCC_PCLK1Config(RCC_HCLK_Div2);                //配置APB1(PCLK1)钟==AHB1/2时钟

47.

48.     RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);  //配置PLL时钟 == 外部高速晶体时钟 * 9 = 72MHz

49.     RCC_PLLCmd(ENABLE);                                   //使能PLL时钟

50.

51.     while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)    //等待PLL时钟就绪

52.     {

53.     }

54.     RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);            //配置系统时钟 = PLL时钟

55.     while(RCC_GetSYSCLKSource() != 0x08)                  //检查PLL时钟是否作为系统时钟

56.     {

57.     }

58.   }

59.

60.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);    //允许AFIO时钟

61.

62.   /* Enable USB_DISCONNECT GPIO clock */

63.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIO_DISCONNECT, ENABLE);

64.

65.   /* Configure USB pull-up pin */

66.   GPIO_InitStructure.GPIO_Pin = USB_DISCONNECT_PIN;

67.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

68.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;

69.   GPIO_Init(USB_DISCONNECT, &GPIO_InitStructure);

70. }

71.

72. /*******************************************************************************

73.         函数名：ADC_Configuration

74.         输  入:

75.         输  出:

76.         功能说明：配置ADC, PC0

77. */

78. static void ADC_Configuration(void)

79. {

80.         GPIO_InitTypeDef GPIO_InitStructure;

81.         ADC_InitTypeDef ADC_InitStructure;

82.         volatile u16 ADCConvertedValue;

83.

84.     /* 使能 ADC1 and GPIOC clock */

85.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOC, ENABLE);

86.         RCC_ADCCLKConfig(RCC_PCLK2_Div6);              //72M/6=12,ADC最大时间不能超过14M

87.

88.         /* 配置PC0为模拟输入(ADC Channel10) */

89.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;

90.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;

91.         GPIO_Init(GPIOC, &GPIO_InitStructure);

92.

93.         /* 配置ADC1, 不用DMA, 用软件自己触发 */

94.         ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;                 //ADC1工作模式:独立模式

95.         ADC_InitStructure.ADC_ScanConvMode = DISABLE;                         //单通道模式

96.         ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;                 //单次转换

97.         ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;          //转换由软件而不是外部触发启动

98.         ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;         //ADC1数据右对齐

99.         ADC_InitStructure.ADC_NbrOfChannel = 1;           //顺序进行规则转换的ADC通道的数目

100.         ADC_Init(ADC1, &ADC_InitStructure);                   //根据ADC_InitStruct中指定的参数，初始化外设ADC1的寄存器

101.

102.         /* ADC1 regular channel10 configuration */

103.         ADC_RegularChannelConfig(ADC1, ADC_Channel_10, 1, ADC_SampleTime_239Cycles5);        //ADC1,ADC通道10,规则采样顺序值为1,采样时间为239.5周期

104.

105.         /* Enable ADC1 */

106.         ADC_Cmd(ADC1, ENABLE);                  //使能ADC1

107.

108.         /* Enable ADC1 reset calibaration register */

109.         ADC_ResetCalibration(ADC1);                                                //重置ADC1的校准寄存器

110.         /* Check the end of ADC1 reset calibration register */

111.         while(ADC_GetResetCalibrationStatus(ADC1));                //获取ADC1重置校准寄存器的状态,设置状态则等待

112.

113.         /* Start ADC1 calibaration */

114.         ADC_StartCalibration(ADC1);                                        //开始ADC1的校准状态

115.         /* Check the end of ADC1 calibration */

116.         while(ADC_GetCalibrationStatus(ADC1));                //等待校准完成

117.

118.         /* Start ADC1 Software Conversion */

119.         ADC_SoftwareStartConvCmd(ADC1, ENABLE);                //使能ADC1的软件转换启动功能

120. }

121.

122. /*************************************************

123. 函数: void Timer2_Configuration(void)

124. 功能: TIM2 配置

125. 参数: 无

126. 返回: 无

127. 定时计算：(1 /(72 / (36 - 1 + 1))) * 781 us = 390.5us

128. **************************************************/

129. void Timer2_Configuration(void)

130. {

131.   TIM_TimeBaseInitTypeDef   TIM_TimeBaseStructure;

132.

133.   RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);            //打开TIM2定时器的时钟

134.

135.

136.   TIM_DeInit(TIM2);                                                    //TIMx寄存器重设为缺省值

137.

138.   TIM_TimeBaseStructure.TIM_Period = 781;                            //自动重装载寄存器周期的值

139.   TIM_TimeBaseStructure.TIM_Prescaler=36 - 1;               //TIMx 时钟频率除数的预分频值

140.   TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;     //采样分频

141.   TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式

142.   TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

143.

144.   TIM_ARRPreloadConfig(TIM2, ENABLE);                       //允许自动重装载寄存器（ARR）

145.   TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);                        //允许TIM2溢出中断

146.

147.   TIM_Cmd(TIM2, ENABLE);                                        //开启时钟

148. }

149.

150. /*******************************************************************************

151. * Function Name   : NVIC_Configuration

152. * Description        : Configures NVIC and Vector Table base location.

153. * Input                    : None

154. * Output                 : None

155. * Return                 : None

156. *******************************************************************************/

157. void NVIC_Configuration(void)

158. {

159.    NVIC_InitTypeDef NVIC_InitStructure;

160.

161.    /* Set the Vector Table base location at 0x08000000 */

162.    NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);

163.

164.    /* Configure the NVIC Preemption Priority Bits */

165.    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);                                 //中断分组设置

166.

167.   //配置TIM2中断

168.   NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;

169.   NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;                 //指定抢占式优先级别0

170.   NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;                         //指定响应优先级别0

171.   NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                                 //使能TIM2中断

172.   NVIC_Init(&NVIC_InitStructure);

173. }

174.

175. /*************************************************

176. 函数: void TIM2_IRQHandler(void)

177. 功能: TIM2中断处理函数

178. 参数: 无

179. 返回: 无

180. 说明：390.5us中断1次

181. **************************************************/

182. void TIM2_IRQHandler(void)

183. {

184.    if(TIM_GetITStatus(TIM2,TIM_IT_Update)!=RESET)

185.    {

186.       TIM_ClearITPendingBit(TIM2,TIM_IT_Update);         //清除中断标志

187.       gototime = 1;

188.    }

189. }

190.

191. /*******************************************************************************

192. * Function Name  : main.

193. * Description    : Main routine.

194. * Input          : None.

195. * Output         : None.

196. * Return         : None.

197. *******************************************************************************/

198. int main(void)

199. {

200.   u16 i;

201.

202.   RCC_Configuration();

203.   ADC_Configuration();

204.   NVIC_Configuration();

205.   Timer2_Configuration();

206.

207.   Set_USBClock();

208.   USB_Interrupts_Config();

209.   USB_Init();

210.

211.   while (1)

212.   {

213.     if (bDeviceState == CONFIGURED)

214.     {

215.           if (comm == 0x63)                    //上位机自动查找采集器是否在线

216.           {

217.             comm = 0;

218.         USART_To_USB_Send_Data(0x63);      //发送CP的ASCII码

219.         USART_To_USB_Send_Data(0x70);

220.           }

221.       if (comm == 0x7a)                             //单片机发送数据给PC机

222.           {

223.         for(i = 0;i < 256;i++)                      //根据过采样技术，每提高一位AD分辨率，需要增加4倍的采样率；从12位AD分辨率增加到16位AD分辨率，即增加4位，所以需要增加256倍的采样率

224.         {

225.           gototime = 0;

226.           TIM_Cmd(TIM2, ENABLE);                                //开启时钟

227.               ADC_SoftwareStartConvCmd(ADC1, ENABLE);                //软件启动ADC转换

228.               while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));   //等待转换结束

229.               ad = 0;

230.                   ad = ADC_GetConversionValue(ADC1);                        //读取ADC值

231.           tempu32 += ad;                                          //累加

232.           while(gototime == 0);                                                    //延时：390.5us。采样率：10/秒

233.           TIM_Cmd(TIM2, DISABLE);                                //关闭时钟

234.         }

235.

236.           //以下数据处理和发送会占用一定的时间，如果我们不采用过采样技术，可以把以下代码放在TIM2定时之内处理

237.         ad = tempu32 >> 4;                 //16位分辨率,累加值右移4位

238.         ah = ad >> 8;                                           //高8位

239.         al = ad & 0xff;                              //低8位

240.         USART_To_USB_Send_Data(ah);

241.         USART_To_USB_Send_Data(al);

242.

243.         tempu32 = 0;

244.       }

245.     }

246.   }

247. }
