用CH341A做的USB转SPI_232_485_TTL转换器 PCB+SCH文件 烧写器源代码

[复制链接]
查看280 | 回复3 | 2020-12-14 23:26:11 | 显示全部楼层 |阅读模式

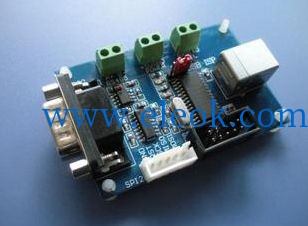

支持电脑USB转SPI、RS232、RS485、TTL,可以通过板子上的跳线帽选择SPI模式可以给AVR AT89_51系列单片机下载程序,两个SPI插口一个5pin另外一个是10pin(5x2)。
1.jpg 1.png

物料表 BOM_usb转232spi485ttl.xlsx (12.31 KB)

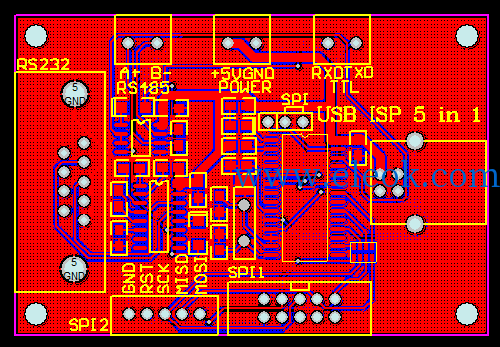

原理图和PCB格式图纸: USB转换器PCB和SCH文件.zip (98.57 KB, 售价: 10 工控币)

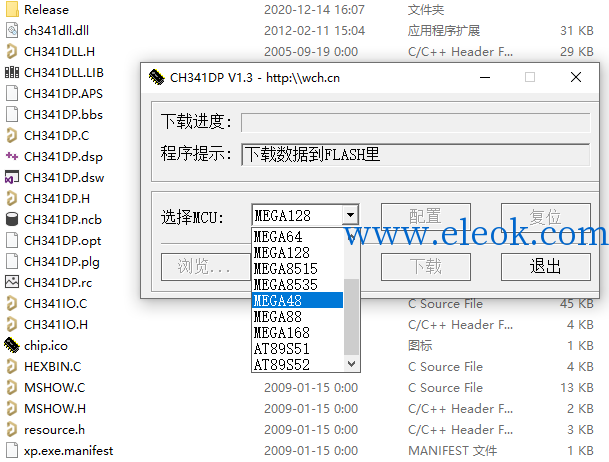

SPI模式单片机烧写软件及c源码(vc++6工程)
ch341dp_hex.zip (473.81 KB)
CommentDescriptionDesignatorFootprintLibRefQuantity
20pCapacitorC101, C1020805CAP
2
0.47uCapacitorC1030805CAP
1
0.01uCapacitorC1040805CAP
1
0.1uCapacitorC105, C3010805CAP
2
1uCapacitorC201, C202, C203, C204, C2050805CAP
5
LED_R DLEDLED
1
1N4148DiodeD1, D21N4148DIODE
2
RS232 J_232DB9/MDB9
1
RS485ConnectorJ_485J_2CON2
1
ISP J_ISP1ISPHEADER 5X2
1
ISPConnectorJ_ISP2CON5CON5
1
POWERConnectorJ_PJ_2CON2
1
CON3ConnectorJ_SSIP3CON3
1
USARTConnectorJ_UJ_2CON2
1
USB_BConnectorJ_USBUSB_B_FCON4
1
1k R1010805RES1
1
120 R3010805RES1
1
300 RPRP2HEADER 4X2
1
CH341A U1SOP-28CH341A
1
MAX232 U2SO-16MAX232
1
MAX485 U3SO-8MAX485
1
12MCrystalYXTAL1CRYSTAL
1


回复

使用道具 举报

匿名 shilong63 | 2021-1-2 14:12:32 | 显示全部楼层
谢谢分享
回复

使用道具 举报

匿名 优优棠 | 2021-1-6 09:09:45 | 显示全部楼层
我想问下,那个原理图是用什么软件画的
回复 支持 反对

使用道具 举报

匿名 coolice | 2021-1-6 11:33:05 | 显示全部楼层
优优棠 发表于 2021-1-6 09:09
我想问下,那个原理图是用什么软件画的

Protel和Altium Designer都可以打开
回复 支持 反对

使用道具 举报
