51单片机实现音乐播放 在proteus仿真音质不错

[复制链接]
查看3 | 回复0 | 2021-4-21 15:31:56 | 显示全部楼层 |阅读模式
proteus 图纸需要用8.8版本以上,才能打开。注意图中的speaker的驱动电压需要修改成1V,才能驱动。

单片机部分代码如下所示:完整的请下载附件查看
  1. #include <reg52.h>

  2. sbit beep = P1^5;
  3. unsigned char timer0H, timer0L, time;

  4. //单片机晶振采用11.0592MHz
  5. // 频率-半周期数据表 高八位     本软件共保存了四个八度的28个频率数据
  6. code unsigned char FREQH[] = {
  7.     0xF2, 0xF3, 0xF5, 0xF5, 0xF6, 0xF7, 0xF8,    //低音1234567
  8.     0xF9, 0xF9, 0xFA, 0xFA, 0xFB, 0xFB, 0xFC, 0xFC,//1,2,3,4,5,6,7,i
  9.     0xFC, 0xFD, 0xFD, 0xFD, 0xFD, 0xFE,            //高音 234567
  10.     0xFE, 0xFE, 0xFE, 0xFE, 0xFE, 0xFE, 0xFF};   //超高音 1234567
  11. // 频率-半周期数据表 低八位
  12. code unsigned char FREQL[] = {
  13.     0x42, 0xC1, 0x17, 0xB6, 0xD0, 0xD1, 0xB6,    //低音1234567
  14.     0x21, 0xE1, 0x8C, 0xD8, 0x68, 0xE9, 0x5B, 0x8F, //1,2,3,4,5,6,7,i
  15.     0xEE, 0x44, 0x6B, 0xB4, 0xF4, 0x2D,             //高音 234567
  16.     0x47, 0x77, 0xA2, 0xB6, 0xDA, 0xFA, 0x16};   //超高音 1234567
  17. //数据表
  18. code unsigned char song[] = {

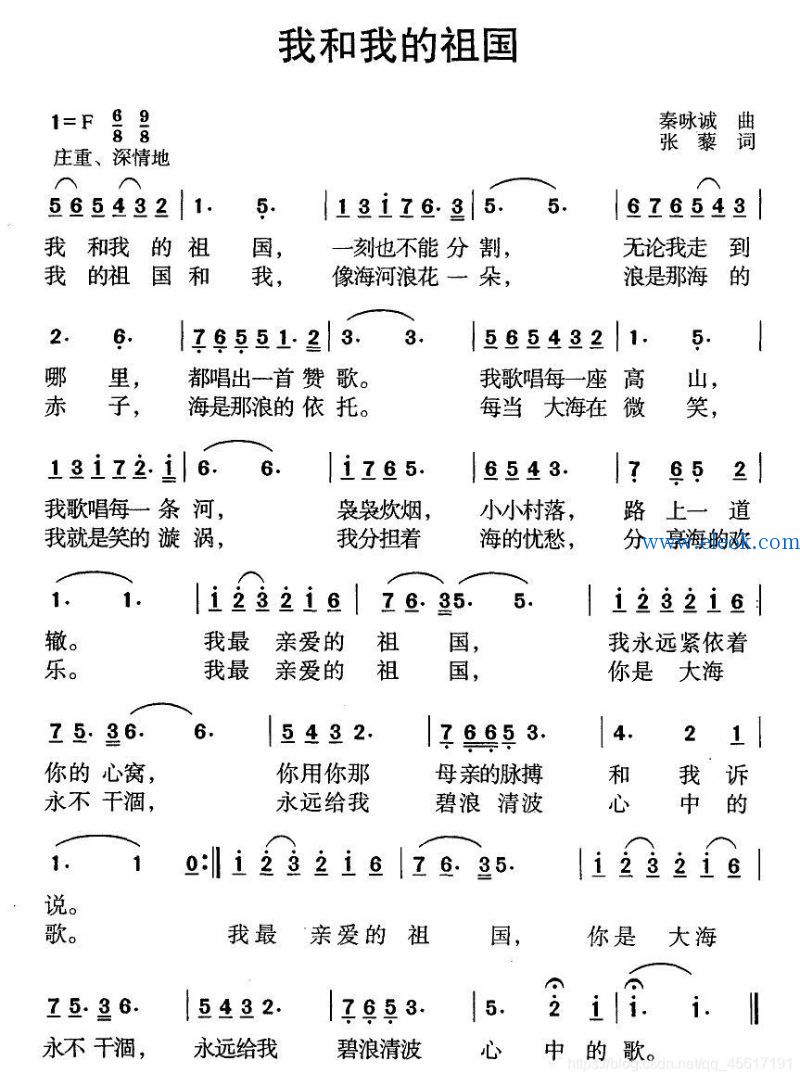

  19. 5, 2, 2, 6, 2, 2, 5, 2, 2, 4, 2, 2, 3, 2, 2, 2, 2, 2, 1, 2, 6, 5, 1, 6, //我和我的祖国
  20. 1, 2, 2, 3, 2, 2, 1, 3, 2, 7, 2, 2, 6, 2, 3, 3, 2, 1, 5, 2, 12,                        //一刻也不能分割
  21. 6, 2, 2, 7, 2, 2, 6, 2, 2, 5, 2, 2, 4, 2, 2, 3, 2, 2, 2, 2, 6, 6, 1, 6,        //无论我走到哪里
  22. 7, 1, 2, 6, 1, 2, 5, 1, 2, 5, 2, 2, 1, 2, 3, 2, 2, 1, 3, 2, 12,                        //都唱出一首赞歌
  23. 5, 2, 2, 6, 2, 2, 5, 2, 2, 4, 2, 2, 3, 2, 2, 2, 2, 2, 1, 2, 6, 5, 1, 6,        //我歌唱每一座高山
  24. 1, 2, 2, 3, 2, 2, 1, 3, 2, 7, 2, 2, 2, 3, 3, 1, 3, 1, 6, 2, 12,                        //我歌唱每一条河
  25. 1, 3, 2, 7, 2, 2, 6, 2, 2, 5, 2, 6,                                                                                //袅袅炊烟
  26. 6, 2, 2, 5, 2, 2, 4, 2, 2, 3, 2, 6,                                                                                //小小村落
  27. 7, 1, 4, 6, 1, 2, 5, 1, 4, 2, 2, 2, 1, 2, 12,                                                        //路上一道辙
  28. 8, 2, 2, 2, 3, 2, 3, 3, 2, 2, 3, 2, 8, 2, 2, 6, 2, 2, 7, 2, 2, 6, 2, 3, 3, 2, 1, 5, 2, 12,//我最亲爱的祖国
  29. 8, 2, 2, 2, 3, 2, 3, 3, 2, 2, 3, 2, 8, 2, 2, 6, 2, 2, 7, 2, 2, 5, 2, 3, 3, 2, 1, 6, 2, 12,//我永远紧依着你的心窝
  30. 5, 2, 2, 4, 2, 2, 3, 2, 2, 2, 2, 6, 7, 1, 2, 6, 1, 2, 5, 1, 2, 3, 2, 6,4, 2, 6, 2, 2, 4, 1, 2, 2,1, 2, 10,//你用你那母亲的脉搏和我诉说
  31. 0x00,0x00,0x00
  32. };
  33. //一个音符有三个数字。前为第几个音、中为第几个八度、后为时长(以半拍为单位)。
  34. //6, 2, 3 分别代表:6, 中音, 3个半拍;
  35. //5, 2, 1 分别代表:5, 中音, 1个半拍;

  36. void t0int() interrupt 1         //T0中断程序,控制发音的音调
  37. {
  38.     TR0 = 0;                     //先关闭T0
  39.     beep = !beep;          //输出方波, 发音
  40.     TH0 = timer0H;               //下次的中断时间, 这个时间, 控制音调高低
  41.     TL0 = timer0L;
  42.     TR0 = 1;                     //启动T0
  43. }

  44. void delay(unsigned char t)     //延时程序,控制发音的时间长度
  45. {
  46.     unsigned char t1;
  47.     unsigned long t2;
  48.     for(t1 = 0; t1 < t; t1++)    //双重循环, 共延时t个半拍
  49.       for(t2 = 0; t2 < 4000; t2++); //延时期间, 可进入T0中断去发音
  50.     TR0 = 0;                        //关闭T0, 停止发音
  51. }
复制代码
音乐播放proteus仿真和c语言源码.zip (49.19 KB, 售价: 5 工控币)
