51单片机+ADC0804电压AD转换 LCD1602显示电压 程序和proteus仿真

[复制链接]
查看2 | 回复0 | 2021-6-6 01:07:58 | 显示全部楼层 |阅读模式
AD转换程序:
用ADC0804芯片实现对电压的采集;
用LCD1602显示电压值;
采集误差位0.05V;
附件包含完整程序和仿真实际;
文件中含有ADC0804芯片介绍。

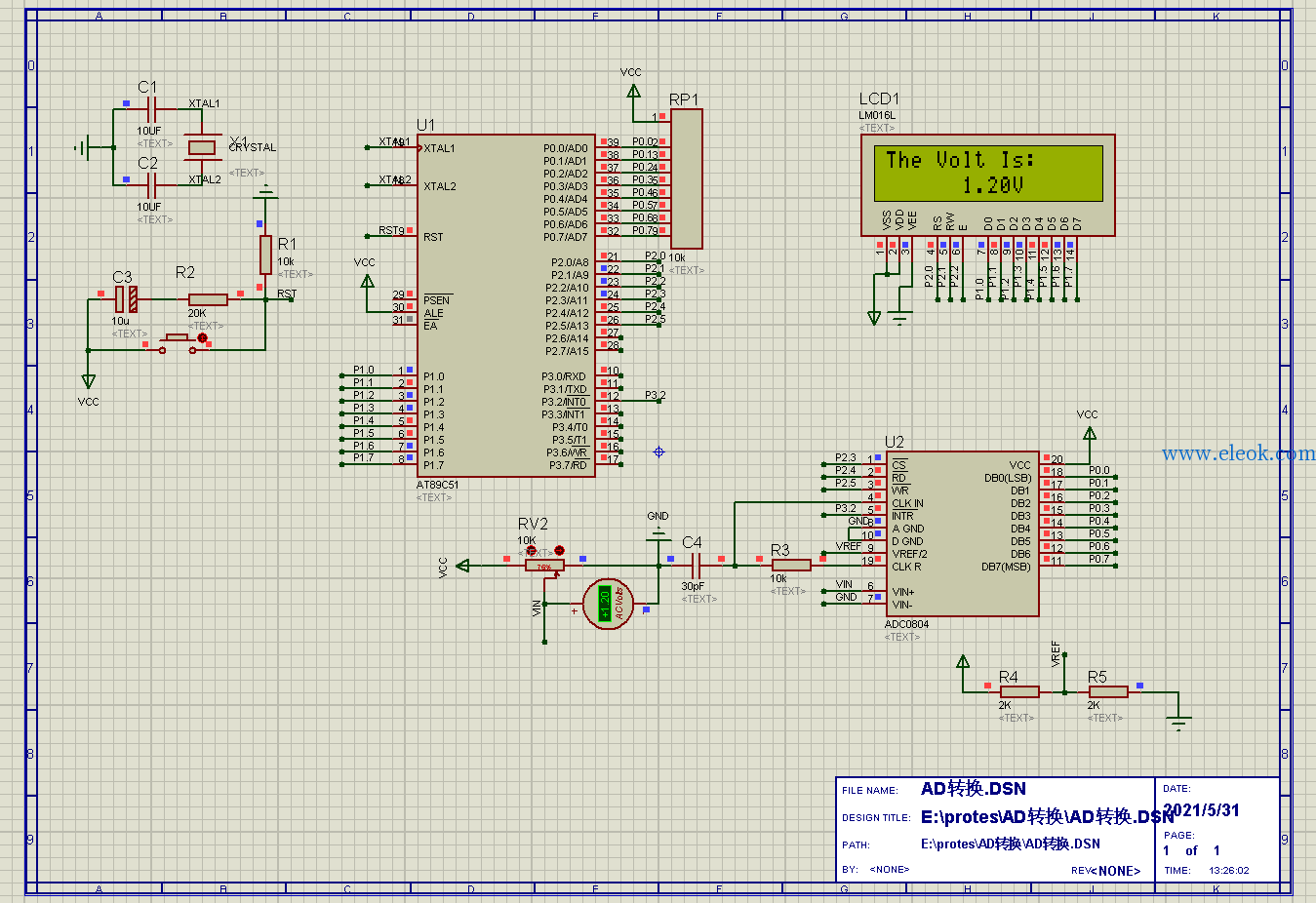

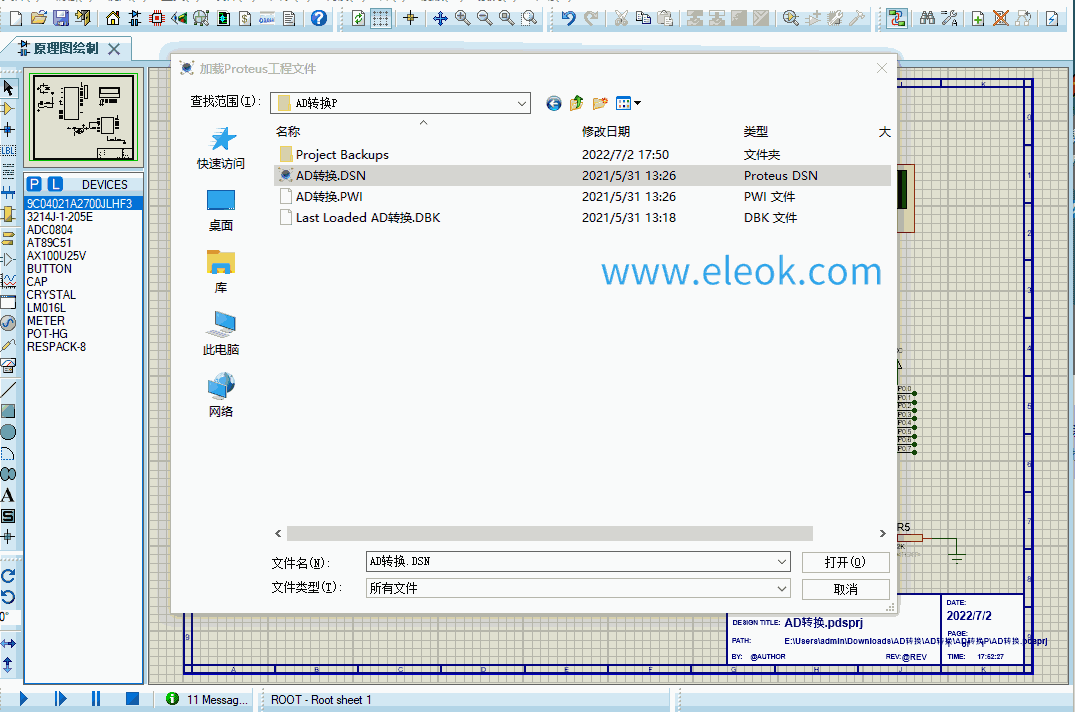

仿真原理图如下(proteus仿真工程文件和单片机C语言源码可到本帖附件中下载)
  1. #include<reg51.h>
  2. #include<intrins.h>
  3. #define uchar unsigned char
  4. #define uint unsigned int
  5. #define ulong unsigned long
  6. #define LCD_DB P1
  7. #define DB P0
  8. sbit LCD_RS=P2^0;                //P2.2~lcd的RS
  9. sbit LCD_RW=P2^1;                //p2.1~lcd的RW
  10. sbit LCD_E=P2^2;                //p2.2~lcd的E
  11. sbit AD_CS=P2^3;                //P2.3~0804的CS
  12. sbit AD_RD=P2^4;                //P2.4~0804的RD
  13. sbit AD_WR=P2^5;                //P2.5~0804的WR
  14. sbit AD_INTR=P3^2;                //P3.2~O8O4的INTR,采用中断方式采集数据
  15. void LCD_init(void);                                //LCD初始化函数
  16. void LCD_write_command(uchar dat);          //LCD写命令函数
  17. void LCD_write_data(uchar dat);                  //LCD写数据函数
  18. void display(ulong num);
  19. uchar table[]="The Volt Is:";                 //第一行提示字符串


  20. //********延时函数***************
  21. void delay_n40us(uint n)
  22. { uint i;
  23. uchar j;
  24. for(i=n;i>0;i--)
  25. for(j=0;j<2;j++); //在这个延时循环函数中我只做了2次循环,
  26. }

  27. //*************LCD初始化函数************
  28. void LCD_init(void)
  29. {
  30. LCD_write_command(0x38);//设置8位格式,2行,5x7
  31. LCD_write_command(0x0c);//整体显示,关光标,不闪烁
  32. LCD_write_command(0x06);//设定输入方式,增量不移位--------------
  33. LCD_write_command(0x01);//清除屏幕显示----------------
  34. delay_n40us(100);
  35. }


  36. //****************lcd写命令函数
  37. void LCD_write_command(uchar dat)
  38. {
  39. LCD_DB=dat;
  40. LCD_RS=0;
  41. LCD_RW=0;
  42. LCD_E=1;
  43. LCD_E=0;
  44. delay_n40us(1);
  45. }


  46. //**********lcd写数据函数************
  47. void LCD_write_data(uchar dat)
  48. {
  49. LCD_DB=dat;
  50. LCD_RS=1;
  51. LCD_RW=0;
  52. LCD_E=1;
  53. LCD_E=0;
  54. delay_n40us(1);
  55. }

  56. //************显示电压函数
  57. void display(ulong num)
  58. {
  59. uchar ge,point,zhi;
  60.
  61.     zhi=(num*50+122)/255;        //算出电压值,保留一位小数,误差0.5V
  62.         ge=zhi/10%10;                         //提取各位
  63.         point=zhi%10;                          //提取小数位
  64.     LCD_write_command(0x80+64+6); //从第二行第七个位置开始显示电压
  65.     LCD_write_data(0x30+ge);          //显示个位
  66.     delay_n40us(1500);
  67.     LCD_write_data('.');                  //显示小数点
  68.     delay_n40us(1500);
  69.     LCD_write_data(0x30+point);          //显示小数
  70.     delay_n40us(1500);
  71.     LCD_write_data(0x30);
  72.     delay_n40us(1500);
  73.     LCD_write_data('V');                   //显示单位V
  74.     delay_n40us(1500);
  75. }


  76. void in1t0_AD( ) interrupt 0         using 1         //当AD转换完成ITNR变0进入中断
  77. {
  78. ulong num;
  79. EA=0;                                                                          //关中断
  80. AD_RD=1;
  81. delay_n40us(1);
  82. AD_RD=0;                                                                  //读数据有效
  83. delay_n40us(1);
  84. num=DB;                                                                         //读取0804AD转换的数据
  85. delay_n40us(10);
  86. AD_RD=1;
  87. display(num);                                                         //显示电压

  88. }
  89. void main()
  90. {
  91. uchar i;
  92. LCD_init();
  93. DB=0xff;
  94. P3=0xff;
  95. LCD_write_command(0x80);                //从第一行开始显示提示字符
  96. for(i=0;i<12;i++)
  97. {
  98.   LCD_write_data(table[i]);
  99. }
  100. DB=0xff;
  101. P3=0xff;
  102. EA=1;                                                   //开中断
  103. EX0=1;                                                   //开中断0
  104. IT0=1;                                                   //中断0下降沿有效
  105. AD_INTR=1;
  106. while(1)
  107. {
  108. EA=1;
  109. AD_CS=1;
  110. delay_n40us(1);
  111. AD_CS=0;                                         //选0804芯片
  112. delay_n40us(2);
  113. AD_WR=1;
  114. delay_n40us(1);
  115. AD_WR=0;                                        //开始AD转换
  116. delay_n40us(1);
  117. AD_WR=1;
  118. delay_n40us(1);
  119. }
  120. }
复制代码
完整代码和仿真文件: AD转换.zip (73.23 KB, 售价: 5 工控币)
