STM32开发板、核心板电路图和PCB源文件,源程序

[复制链接]
coolice 发表于 2021-12-15 22:27:29 | 显示全部楼层 |阅读模式

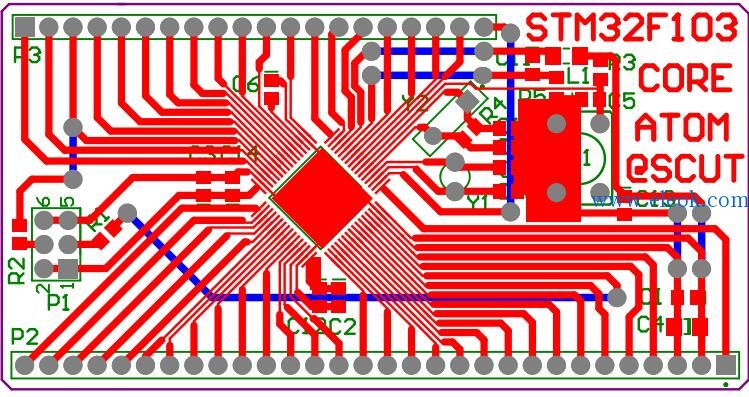

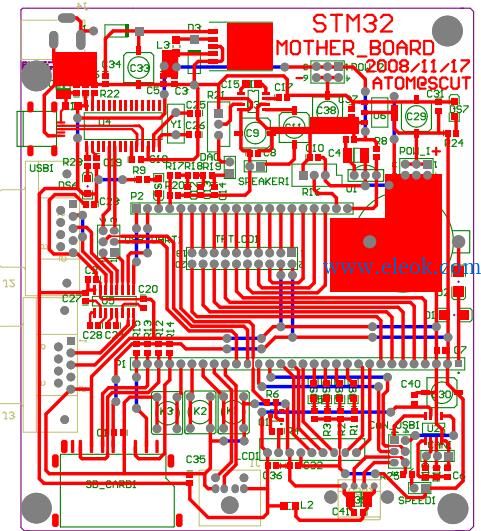

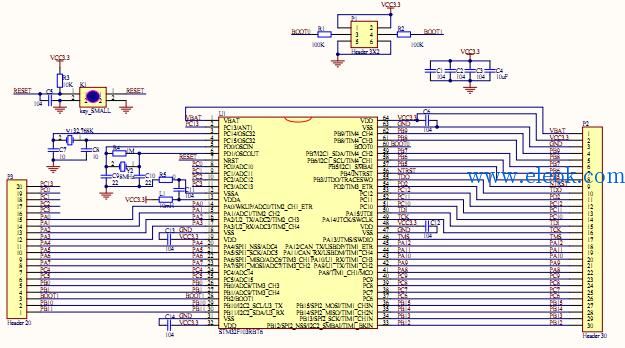

PCB和SCH文件: STM32开发板PCB和原理图.zip (689.52 KB, 售价: 3 E币)

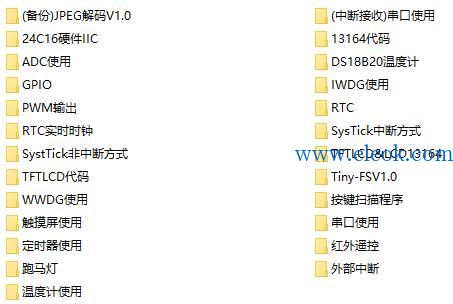

配套测试程序stm32开发板测试案例源码.zip (访问密码:6206)

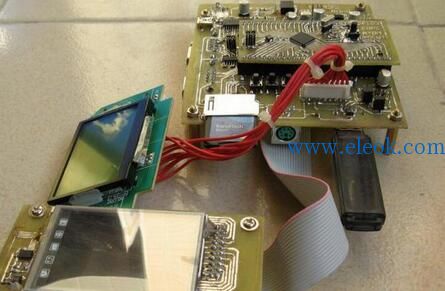

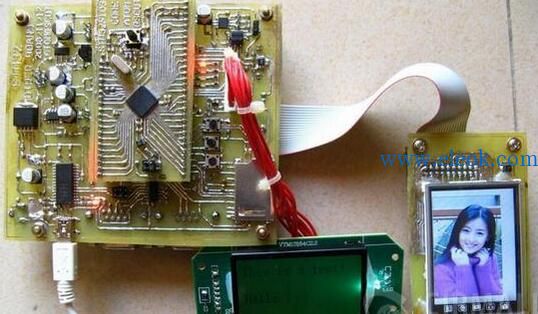

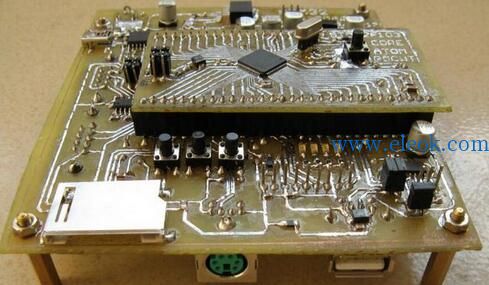

开发板分为核心板和主板,主板提供核心板的必要外围设备,同时在没有核心板的时候,主板就成了一个通用的了,为核心板(类似CPLD/ADUC7027)提供外设,主板功能:
    5V,3.3V电源输出(由USB供电或者外部电源都可)
    USB串口一个(CH341),通用串口2个(MAX232)
    USB接口一个,支持U盘或者与电脑连接
    按键三个
    LED4个
    SD卡接口一个
    CAN接口一个
    PWM音频输出口一个,可作DAC或者音频试验
    PS2接口一个.
    红外接口一个
    ADC参考电压一个
    备用电源一个.
    液晶接口两个(TFTLCD和13164液晶接口)
