最近制作了了个指纹识别系统,本来想用STM32做的,但最近芯片价格大家懂得都懂,所以改用STC52单片机实现啦,今天整理了一下,发出来开源一波,过两天再把代码整理一波发出来。
项目名称:基于51单片机的光学指纹识别系统
功能介绍:指纹录入与识别+12864显示(可扩为IIC的OLED,大佬们自己移植一下代码就好)+DS1302实时时钟(带纽扣电池掉电保护)+储存芯片24C08

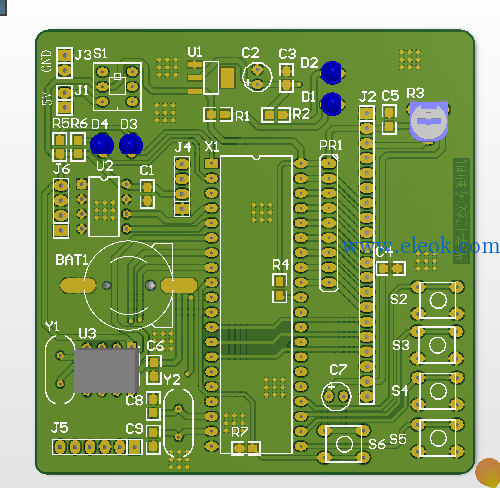

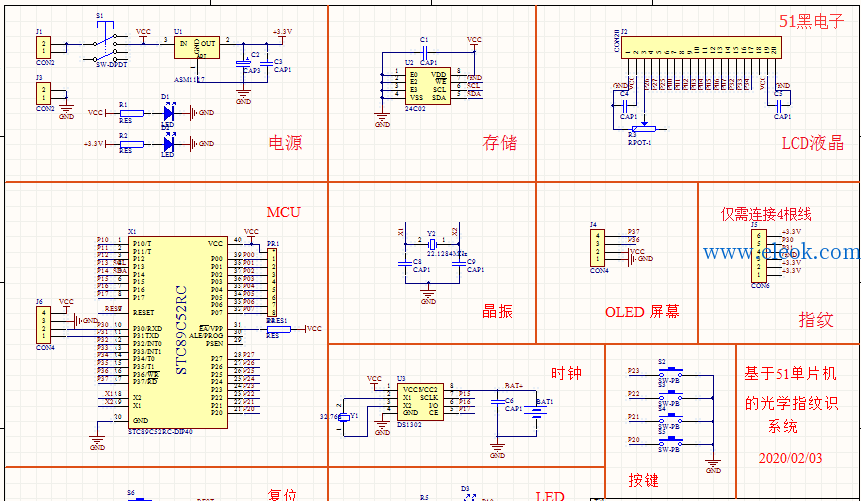

Altium Designer画的原理图和PCB图如下:(附件中可下载工程文件)
1.png 2.png


附件没有单片机程序代码,只是pcb和原理图文件
光学指纹识别系统pcb和原理图.zip (9.77 MB, 售价: 1 工控币)
