STC89C51单片机制作一个16*16的点阵 C源码 原理图PCB源文件

[复制链接]
查看1 | 回复0 | 2021-6-14 03:02:29 | 显示全部楼层 |阅读模式
实现一个16X16的点阵显示,则需要四块8X8的点阵(市面上也有那种16X16的点阵,奈何穷人家的孩子确实买不起),然后就是对于点阵的驱动,采用横向用74HC138译码器进行行选,采用64HC595列选,CPU则采用一个古老的芯片STC89C51或(AT89C51)这两个的内核相同,不用太计较。
大概的硬件就这些,然后上电路图

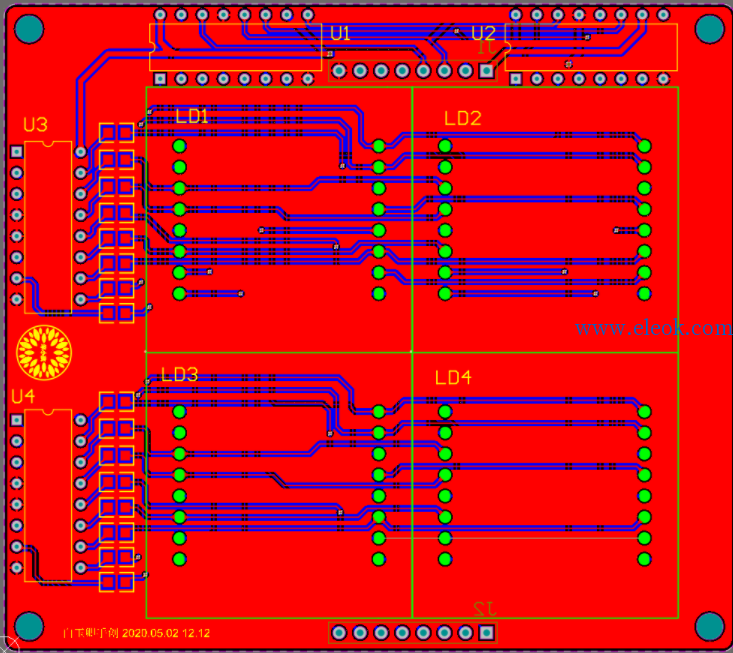

上层板PCB

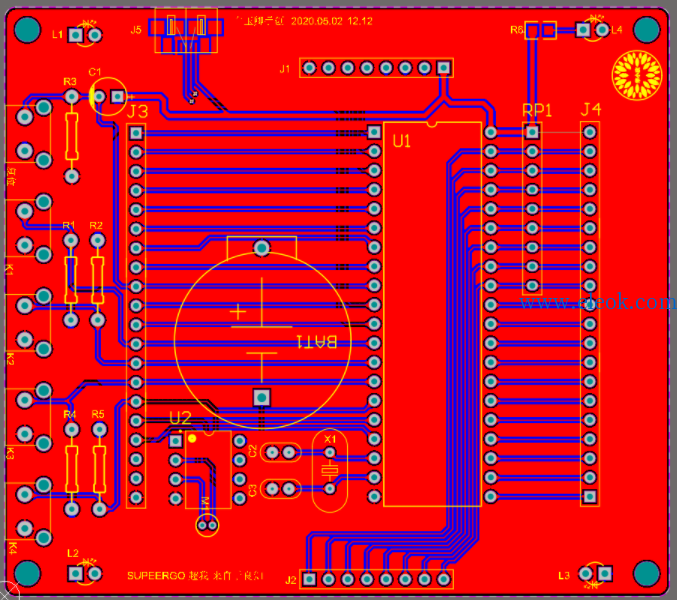

下层板PCB

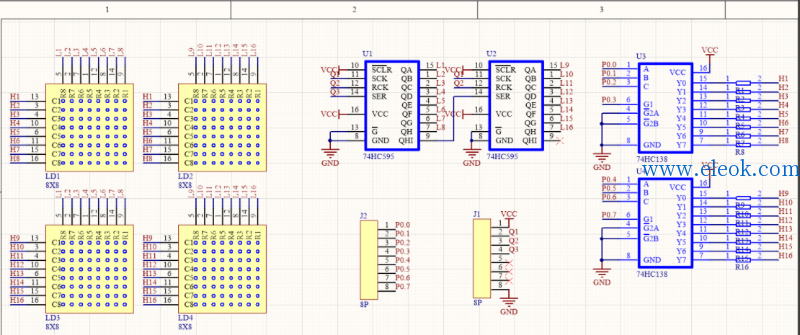

电路原理图如下:



16X16点阵C源码和原理图PCB文件.rar

6.56 MB

售价: 3 工控币    [购买]
