基于STC89C52RC单片机+TEA5767的FM收音机(原理图+源代码)

[复制链接]
查看6 | 回复0 | 2021-7-6 16:36:56 | 显示全部楼层 |阅读模式

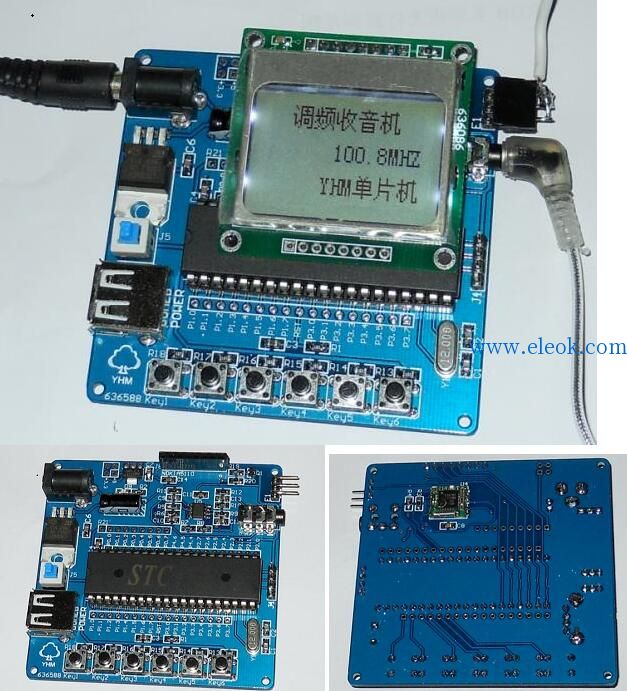

方案是一个FM收音机,包含完整的原理图和源代码,拿回家马上就可以动手去做。该收音机基于STC89C52RC(STC89C52RC数据手册)单片机和TEA5767芯片设计,同时使用飞利浦的TDA1308音频功放IC,可以使用耳机收听,也可以接功放收听,音质不错,在实验室可以接受到十几个清晰的电台。主板也是一个很好的51单片机学习板,单片机的所有IO口已经在电路板上引出,方便实验。

单片机源程序如下:
  1. #include <reg51.h>
  2. #include <string.h>
  3. #include <math.h>
  4. #include <uart.h>
  5. #include <i2c.h>

  6. #define max_freq 108000
  7. #define min_freq 87500

  8. sbit KEY1=P3^2;
  9. sbit KEY2=P3^3;

  10. unsigned char radio_write_data[5]={0x29,0xc2,0x20,0x11,0x00};        //要写入TEA5767的数据
  11. //unsigned char radio_write_data[5]={0x2a,0xb6,0x40,0x11,0x40};        //要写入TEA5767的数据

  12. unsigned char radio_read_data[5];        //TEA5767读出的状态
  13. unsigned int default_pll=0x301d;         //0x29f9;        //默认存台的pll,95.8MHz
  14. //unsigned int max_pll=0x339b;           //108MHz时的pll,
  15. //unsigned int min_pll=9000;             //70MHz时的pll
  16. unsigned long frequency;
  17. unsigned int pll;

  18. /*void delay(unsigned int time)
  19. {
  20. while(time--);
  21. }*/

  22. void delay1ms (unsigned int b)//1ms
  23. {
  24. for(b;b>0;b--)
  25. {unsigned int i;
  26.   for(i=0;i<300;i++)
  27.    {;}
  28. }
  29. }

  30. void radio_write(void)
  31. {
  32.     unsigned char i;
  33.     iic_start();
  34.     iic_write8bit(0xc0);        //TEA5767写地址
  35.     if(!iic_testack())
  36.     {
  37.         for(i=0;i<5;i++)
  38.         {
  39.             iic_write8bit(radio_write_data[i]);
  40.             iic_ack();
  41.         }
  42.     }
  43.     iic_stop();
  44. }

  45. //由频率计算PLL
  46. void get_pll(void)
  47. {
  48.     unsigned char hlsi;
  49.    // unsigned int twpll=0;
  50.     hlsi=radio_write_data[2]&0x10;  //HLSI位
  51.     if (hlsi)
  52.         pll=(unsigned int)((float)((frequency+225)*4)/(float)32.768);    //频率单位:k
  53.     else
  54.         pll=(unsigned int)((float)((frequency-225)*4)/(float)32.768);    //频率单位:k
  55. }


  56. //由PLL计算频率
  57. void get_frequency(void)
  58. {
  59.     unsigned char hlsi;
  60.     unsigned int npll=0;
  61.     npll=pll;
  62.     hlsi=radio_write_data[2]&0x10;
  63.     if (hlsi)
  64.         frequency=(unsigned long)((float)(npll)*(float)8.192-225);    //频率单位:KHz
  65.     else
  66.         frequency=(unsigned long)((float)(npll)*(float)8.192+225);    //频率单位:KHz
  67. }

  68. //读TEA5767状态,并转换成频率
  69. void radio_read(void)
  70. {
  71.     unsigned char i;
  72.     unsigned char temp_l,temp_h;
  73.     pll=0;
  74.     iic_start();
  75.     iic_write8bit(0xc1);        //TEA5767读地址
  76.     if(!iic_testack())
  77.     {
  78.         for(i=0;i<5;i++)
  79.         {
  80.             radio_read_data[i]=iic_read8bit();
  81.             iic_ack();
  82.         }
  83.     }
  84.     iic_stop();
  85.     temp_l=radio_read_data[1];
  86.     temp_h=radio_read_data[0];
  87.     temp_h&=0x3f;
  88.     pll=temp_h*256+temp_l;
  89.     get_frequency();
  90. }



  91. //手动设置频率,mode=1,+0.1MHz; mode=0:-0.1MHz ,不用考虑TEA5767用于搜台的相关位:SM,SUD
  92. void search(bit mode)
  93. {
  94.     radio_read();
  95.     if(mode)
  96.     {
  97.         frequency+=10;
  98.         if(frequency>max_freq)
  99.             frequency=min_freq;
  100.     }
  101.     else
  102.     {
  103.         frequency-=10;
  104.         if(frequency<min_freq)
  105.             frequency=max_freq;
  106.     }
  107.     get_pll();
  108.     radio_write_data[0]=pll/256;
  109.     radio_write_data[1]=pll%256;
  110.     radio_write_data[2]=0x20;
  111.     radio_write_data[3]=0x11;
  112.     radio_write_data[4]=0x00;
  113.     radio_write();
  114. }

  115. //自动搜台,mode=1,频率增加搜台; mode=0:频率减小搜台,不过这个好像不能循环搜台
  116. /*void auto_search(bit mode)
  117. {
  118.     radio_read();
  119.     get_pll();
  120.     if(mode)
  121.         radio_write_data[2]=0xa0;
  122.     else
  123.         radio_write_data[2]=0x20;
  124.     radio_write_data[0]=pll/256+0x40;
  125.     radio_write_data[1]=pll%256;
  126.     radio_write_data[3]=0x11;
  127.     radio_write_data[4]=0x00;
  128.     radio_write();
  129.     radio_read();
  130.     while(!(radio_read_data[0]&0x80))     //搜台成功标志
  131.     {
  132.             delay(1000);
  133.         radio_read();
  134.         //disp_freq(9,1);
  135.                 PutNum(frequency);
  136.     }
  137. } */

  138. void main()
  139. {
  140. UART_Init();//串口初始化
  141. UART_Send_Str("调频收音机\n");
  142. radio_write();
  143. while(1)
  144. {
  145.           if(KEY1==0)
  146.           {
  147.            delay1ms(15); //延时15ms
  148.            if(KEY1==0)
  149.      while(KEY1==0);//等待按键释放
  150.            search(1);
  151.            radio_read();
  152.      UART_Send_Str("目前频率\n");
  153.      UART_Put_Num(frequency);
  154.      UART_Send_Str("\n");
  155.           }

  156.     if(KEY2==0)
  157.     {
  158.      delay1ms(15); //延时15ms
  159.      if(KEY2==0)
  160.      while(KEY2==0);//等待按键释放
  161.      search(0);
  162.      radio_read();
  163.      UART_Send_Str("目前频率\n");
  164.      UART_Put_Num(frequency);
  165.      UART_Send_Str("\n");
  166.     }
  167. }
  168. }
复制代码
源代码.rar (34.54 KB)
